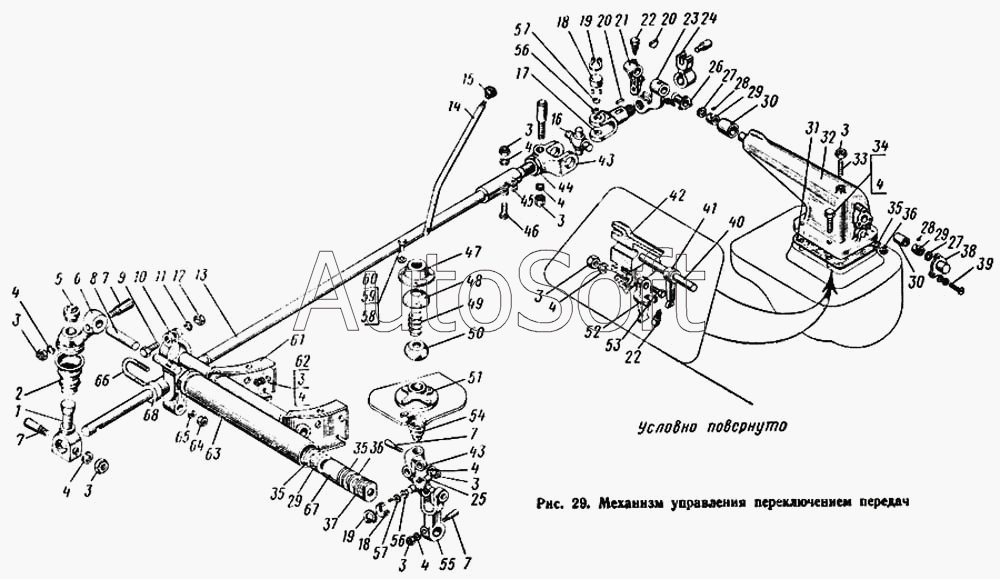

Каталог запасных частей к технике: КАЗ 608. Механизм управления переключения передач
1
2
3
3
3
3
3
3
3
4
4
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-1702021 | 1***1 | Гайка рычага | |
| 130-1702165-Б | 1***Б | Рычаг верхней крышки промежуточный | |
| 130-1702173 | 1***3 | Сухарь промежуточного рычага | |
| 130-1702175 | 1***5 | Кольцо сухаря замковое | |
| 201418-П8 | 2***8 | Болт крепления кронштейна | |
| 201499-П8 | 2***8 | Болт крепленая крышки картера сцепления | |
| 250978-П8 | 2***8 | Гайка нижнего рычага верхней крышки | |
| 252004-П8 | 2***8 | Шайба | |
| 252016-П8 | 2***8 | Шайба | |
| 252134-П2 | 2***2 | Шайба пружинная | |
| 258041-П8 | 2***8 | Шплинт | |
| 258225-П8 | 2***8 | Шплинт-проволока | |
| 258228-П8 | 2***8 | Шплинт-проволока | |
| 258228-П8 | 2***8 | Шплинт-проволока | |
| 258230-П8 | 2***8 | Шплинт-проволока | |
| 258230-П8 | 2***8 | Шплинт-проволока | |
| 258232-П8 | 2***8 | Шплинт-проволока крепления чехла | |
| 258252-П8 | 2***8 | Шплинт рычага | |
| 258255-П8 | 2***8 | Шплинт-проволока | |
| 260414-П | 2***П | Шпонка рычага выключения кареток | |
| 263005-П | 2***П | Шарик | |
| 263005-П | 2***П | Шарик | |
| 264072-П | 2***П | Пресс-масленка в сборе | |
| 606-1703140-А | 6***А | Вал передач поперечный с кронштейном в сборе | |
| 606А-1703046 | 6***6 | Клин крепления короткого рычага основного замка кабины | |
| 608-1703017-А | 6***А | Чехол защитный | |
| 608-1703100-А | 6***А | Крышка механизма управления переключением передач верхняя в сборе | |
| 608-1703102 | 6***2 | Крышка механизма управления переключением передач верхняя | |
| 608-1703105 | 6***5 | Вал рычага включения кареток верхней крышки | |
| 608-1703110 | 6***0 | Рычаг верхнего вала переключения передач в сборе | |
| 608-1703115 | 6***5 | Кардан верхней крышки регулировочный в сборе | |
| 608-1703120 | 6***0 | Рычаг верхней крышки поддерживающий | |
| 608-1703122 | 6***2 | Кольцо поддерживающего рычага стопорное | |
| 608-1703123 | 6***3 | Втулка поддерживающего рычага | |
| 608-1703124 | 6***4 | Фланец в сборе | |
| 608-1703127 | 6***7 | Прокладка защитного колпачка | |
| 608-1703129 | 6***9 | Шайба подшипника верхней крышки стопорная | |
| 608-1703129 | 6***9 | Шайба подшипника верхней крышки стопорная | |
| 608-1703130 | 6***0 | Сепаратор | |
| 608-1703130 | 6***0 | Сепаратор | |
| 608-1703132 | 6***2 | Рычаг включения кареток верхней крышки | |
| 608-1703134-А | 6***А | Кронштейн рычага переключения передач в сборе | |
| 608-1703134-А1 | 6***1 | Кронштейн рычага переключения передач в сборе | |
| 608-1703135-А | 6***А | Рычаг переключения передач | |
| 608-1703136-А | 6***А | Кронштейн рычага переключения передач | |
| 608-1703142 | 6***2 | Кронштейн поперечного вала в сборе | |
| 608-1703142-А | 6***А | Кронштейн поперечного вала в сборе | |
| 608-1703145 | 6***5 | Кронштейн поперечного вала | |
| 608-1703146 | 6***6 | Труба кронштейна поперечного вала | |
| 608-1703147 | 6***7 | Труба крепления кронштейна продольной тяги | |
| 608-1703153 | 6***3 | Кольцо уплотнительное | |
| 608-1703156 | 6***6 | Вал механизма управления переключением передач поперечный | |
| 608-1703160 | 6***0 | Кардан поперечного вала в сборе | |
| 608-1703160-А | 6***А | Кардан поперечного вала в сборе | |
| 608-1703168 | 6***8 | Крестовина кардана с подшипниками в сборе | |
| 608-1703170 | 6***0 | Тяги продольная и регулировочная в сборе | |
| 608-1703173 | 6***3 | Сальник кардана | |
| 608-1703175 | 6***5 | Обойма сальника | |
| 608-1703181-А | 6***А | Рычаг поперечного вала | |
| 608-1703192 | 6***2 | Тяга регулировочная в сборе | |
| 608-1703192-А | 6***А | Тяга регулировочная в сборе | |
| 608-1703199 | 6***9 | Наконечник регулировочной тяги в сборе | |
| 608-1703200 | 6***0 | Обойма наружная | |
| 608-1703205 | 6***5 | Кронштейн продольной тяги | |
| 608-1703240 | 6***0 | Пластина кронштейна рычага усилительная | |
| 608-1703242 | 6***2 | Чехол кулисы механизма переключения передач в сборе | |
| 608-1703242-Б | 6***Б | Чехол кулисы механизма переключения передач | |
| 1 | 6***2 | Рычаг продольной тяги | |
| 2 | 6***1 | Чехол рычага | |
| 3 | 2***8 | Гайка клина | |
| 3 | 2***8 | Гайка клина | |
| 3 | 2***8 | Гайка клина | |
| 3 | 2***8 | Гайка клина | |
| 3 | 2***8 | Гайка клина | |
| 3 | 2***8 | Гайка клина | |
| 3 | 2***8 | Гайка клина | |
| 4 | 2***2 | Шайба пружинная | |
| 4 | 2***2 | Шайба пружинная | |
| 4 | 2***2 | Шайба пружинная | |
| 5 | 6***4 | Пробка регулировочная | |
| 6 | 6***Б | Рычаг поперечного вала | |
| 7 | 6***6 | Клин крепления короткого рычага основного замка кабины | |
| 7 | 6***6 | Клин крепления короткого рычага основного замка кабины | |
| 7 | 6***6 | Клин крепления короткого рычага основного замка кабины | |
| 8 | 6***А | Вал механизма управления переключением передач поперечный | |
| 9 | 2***8 | Болт крепления кронштейна продольной тяги | |
| 10 | 6***А | Кронштейн продольной тяги | |
| 11 | 2***2 | Шайба пружинная | |
| 12 | 2***8 | Гайка | |
| 13 | 6***А | Тяги продольная и регулировочная в сборе | |
| 14 | 6***1 | Рычаг переключения передач | |
| 15 | 1***9 | Рукоятка рычага переключения передач | |
| 16 | 6***8 | Крестовина кардана с подшипниками в сборе | |
| 17 | 6***8 | Вилка кардана верхней крышки | |
| 18 | 6***8 | Подшипник кардана | |
| 18 | 6***8 | Подшипник кардана | |
| 19 | 6***9 | Кольцо подшипника стопорное | |
| 20 | 2***П | Шпонка рычага выключения кареток | |
| 20 | 2***П | Шпонка рычага выключения кареток | |
| 21 | 6***2 | Рычаг верхнего вала | |
| 22 | 1***0 | Болт вилок и головки стопорный | |
| 22 | 1***0 | Болт вилок и головки стопорный | |
| 23 | 6***Б | Рычаг верхней крышки поддерживающий | |
| 24 | 6***4 | Рычаг верхней крышки нижний | |
| 25 | 6***1 | Крестовина кардана поперечного вала | |
| 26 | 6***Б | Фланец в сборе | |
| 27 | 6***6 | Сальник фланца поддерживающего рычага | |
| 28 | 2***П | Шарик | |
| 29 | 6***0 | Сепаратор | |
| 30 | 6***3 | Обойма подшипника наружная | |
| 31 | 1***3 | Прокладка верхней крышки механизма управления переключением передач | |
| 32 | 6***1 | Крышка механизма управления переключением передач верхняя в сборе | |
| 33 | 6***А | Винт верхней крышки регулировочный | |
| 34 | 2***8 | Болт кропления корпуса масляного фильтра | |
| 35 | 6***9 | Шайба подшипника верхней крышки стопорная | |
| 36 | 6***3 | Кольцо уплотнительное | |
| 37 | 6***7 | Пробка трубы кронштейна поперечного вала | |
| 38 | 6***А | Колпачок вала верхней крышки защитный | |
| 39 | 2***8 | Болт крепления колпачка | |
| 40 | 6***Б | Вал рычага включения кареток верхней крышки | |
| 41 | 6***Б | Рычаг включения кареток верхней крышки | |
| 42 | 6***Б | Крышка механизма управления переключением передач верхняя | |
| 43 | 6***7 | Вилка кардана поперечного вала верхняя | |
| 43 | 6***7 | Вилка кардана поперечного вала верхняя | |
| 44 | 2***П | Гайка наконечника | |
| 45 | 6***0 | Наконечник тяги | |
| 46 | 2***8 | Болт кропления корпуса масляного фильтра | |
| 47 | 6***8 | Колпак кронштейна рычага переключения передач | |
| 48 | 6***9 | Колпак пружины рычага упорный | |
| 49 | 6***7 | Пружина рычага переключения передач | |
| 50 | 6***9 | Сфера рычага | |
| 51 | 6***1 | Кронштейн рычага переключения передач | |
| 52 | 1***Б | Рычаг верхней крышки промежуточный в сборе | |
| 53 | 1***9 | Ось промежуточного рычага | |
| 54 | 6***1 | Чехол рычага | |
| 55 | 6***6 | Вилка кардана поперечного вала нижняя | |
| 56 | 6***3 | Сальник кардана | |
| 57 | 6***5 | Обойма сальника | |
| 58 | 2***8 | Гайка | |
| 59 | 2***2 | Шайба пружинная | |
| 60 | 2***8 | Болт крепления кронштейна зеркала | |
| 61 | 6***А | Кронштейн поперечного вала | |
| 62 | 2***8 | Болт крепления задней опоры | |
| 63 | 6***А | Труба кронштейна поперечного вала | |
| 64 | 2***8 | Гайка | |
| 65 | 2***2 | Шайба пружинная | |
| 66 | 6***7 | Хомут кронштейна продольной тяги | |
| 67 | 6***8 | Обойма подшипника поперечного вала | |
| 68 | 6***5 | Колпак защитный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
