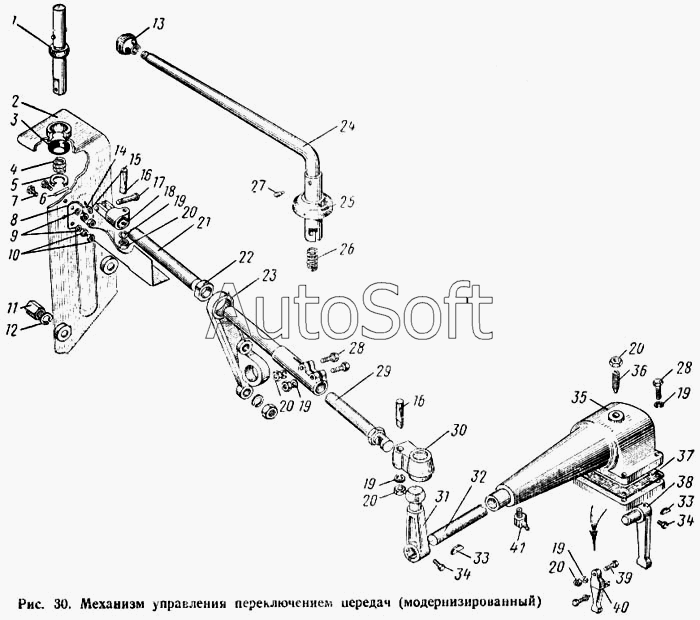

Каталог запасных частей к технике: КАЗ 608. Механизм управления переключения передач (модернизированный)
20
25
24
23
22
21
20
20
20
26
19
19
19
19
18
17
16
15
33
41
40
39
38
37
36
35
34
14
32
31
30
29
28
28
27
5
13
12
11
10
9
8
7
6
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-1702021 | 1***1 | Гайка рычага | |
| 130-1702162-Б | 1***Б | Рычаг верхней крышки промежуточный в сборе | |
| 130-1702173 | 1***3 | Сухарь промежуточного рычага | |
| 130-1702175 | 1***5 | Кольцо сухаря замковое | |
| 250640-П8 | 2***8 | Гайка | |
| 258252-П | 2***П | Шплинт-проволока | |
| 260312-П | 2***П | Заглушка | |
| 260314-П | 2***П | Заглушка | |
| 608-1703210 | 6***0 | Наконечник тяги | |
| 608В-1603177 | 6***7 | Стержень продольной тяги | |
| 608В-1703100 | 6***0 | Крышка механизма управления переключением передач в сборе | |
| 608В-1703131 | 6***1 | Сфера рычага | |
| 608В-1703132 | 6***2 | Штифт рычага | |
| 608В-1703135-А | 6***А | Кронштейн продольной тяги передний а сборе | |
| 608В-1703136 | 6***6 | Кронштейн передний | |
| 608В-1703138-А | 6***А | Гнездо сферы рычага | |
| 608В-1703139 | 6***9 | Колпачок пружины рычага упорный | |
| 608В-1703140 | 6***0 | Рычаг переключения передач в сборе | |
| 608В-1703145 | 6***5 | Нижняя часть рычага переключения передач | |
| 608В-1703146 | 6***6 | Рычаг переключения передач | |
| 608В-1703181 | 6***1 | Головка задняя | |
| 608В-1703198 | 6***8 | Наконечник регулировочной тяги клеммный | |
| 1 | 6***0 | Сфера рычага переключения передач в сборе | |
| 2 | 6***А | Кронштейн продольной тяги передний со сферой в сборе | |
| 3 | 6***7 | Опора переднего кронштейна продольной тяги | |
| 4 | 6***7 | Пружина рычага переключения передач | |
| 5 | 6***9 | Опора пружины рычага | |
| 6 | 6***2 | Штифт рычага | |
| 7 | 2***8 | Болт крепления кронштейна основного замка | |
| 8 | 6***0 | Усилитель переднего кронштейна продольной тяги | |
| 9 | 2***8 | Шайба тяги | |
| 10 | 2***8 | Гайка | |
| 11 | 6***3 | Гайка крепления кронштейна продольной тяги | |
| 12 | 2***2 | Шайба пружинная | |
| 13 | 1***9 | Рукоятка рычага переключения передач | |
| 14 | 2***П | Шплинт | |
| 15 | 2***8 | Шайба | |
| 16 | 6***6 | Клин крепления короткого рычага основного замка кабины | |
| 17 | 2***8 | Палец вилки | |
| 18 | 6***4 | Вилка продольной тяги | |
| 19 | 2***2 | Шайба пружинная | |
| 19 | 2***2 | Шайба пружинная | |
| 19 | 2***2 | Шайба пружинная | |
| 19 | 2***2 | Шайба пружинная | |
| 20 | 2***8 | Гайка клина | |
| 20 | 2***8 | Гайка клина | |
| 20 | 2***8 | Гайка клина | |
| 20 | 2***8 | Гайка клина | |
| 21 | 6***0 | Тяга продольная в сборе | |
| 22 | 6***9 | Сфера заднего кронштейна продольной тяги | |
| 23 | 6***1 | Ушко кронштейна подвески двигателя | |
| 24 | 6***2 | Рычаг переключения передач | |
| 25 | 6***1 | Чехол рычага переключения передач | |
| 26 | 6***3 | Пружина рычага | |
| 27 | 6***4 | Винт стопорный | |
| 28 | 2***8 | Болт кропления корпуса масляного фильтра | |
| 28 | 2***8 | Болт кропления корпуса масляного фильтра | |
| 29 | 6***9 | Наконечник регулировочной тяги в сборе | |
| 30 | 6***0 | Головка продольной тяги задняя в сборе | |
| 31 | 6***0 | Рычаг верхнего вала переключения передач | |
| 32 | 6***7 | Валик крышки механизма управления переключением передач | |
| 33 | 2***П | Шпонка рычага выключения кареток | |
| 34 | 1***0 | Болт вилок и головки стопорный | |
| 35 | 6***2 | Крышка механизма управления переключением передач | |
| 36 | 6***А | Винт верхней крышки регулировочный | |
| 37 | 1***3 | Прокладка верхней крышки механизма управления переключением передач | |
| 38 | 6***5 | Рычаг включения кареток коробки передач | |
| 39 | 1***9 | Ось промежуточного рычага | |
| 40 | 1***Б | Рычаг верхней крышки промежуточный | |
| 41 | 3***8 | Масленка 111 А 1-45 |
