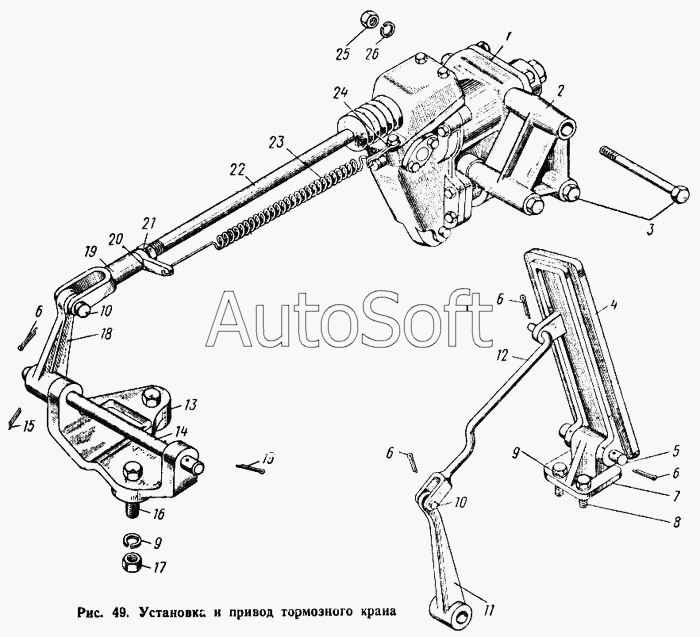

Каталог запасных частей к технике: КАЗ 608. Установка и привод тормозного крана
12
26
25
24
23
22
21
20
19
18
17
16
15
14
13
11
10
9
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 258038-П8 | 2***8 | Шплинт тяги | |
| 260033-П8 | 2***8 | Палец тяги | |
| 608-3504152 | 6***2 | Тягл ручного привода тормозного крина в сборе | |
| 1 | 1***Б | Кран тормозной и сборе | |
| 2 | 6***1 | Опора крепления тормозного крана | |
| 3 | 3***8 | Болт крепления тормозного крапа | |
| 4 | 6***4 | Педаль ножного тормоза | |
| 5 | 2***8 | Палец педали тормоза | |
| 6 | 2***8 | Шплинт | |
| 6 | 2***8 | Шплинт | |
| 7 | 6***0 | Кронштейн педали тормоза | |
| 8 | 2***8 | Болт крепления стеклоочистителя к кронштейну | |
| 9 | 2***2 | Шайба пружинная | |
| 10 | 2***8 | Палец | |
| 11 | 6***8 | Рычаг привода ножного тормоза левый | |
| 12 | 6***2 | Тяга педали тормоза с вилками в сборе | |
| 13 | 6***6 | Кронштейн рычагов привода ножного тормоза | |
| 14 | 6***2 | Ось рычагов привода ножного тормоза | |
| 15 | 2***8 | Шплинт | |
| 16 | 2***8 | Болт крепления кронштейна зеркала | |
| 17 | 2***8 | Гайка | |
| 18 | 6***0 | Рычаг привода ножного тормоза правый | |
| 19 | 5***8 | Вилка тяги соединения двигателя с рамой | |
| 20 | 1***8 | Скоба для пружины замка кабины | |
| 21 | 2***8 | Гайка | |
| 22 | 6***5 | Тяга привода тормозного Крана в сборе | |
| 23 | 4***4 | Пружина педали тормоза оттяжная | |
| 24 | 2***8 | Шайба | |
| 25 | 2***8 | Гайка клина | |
| 26 | 2***2 | Шайба пружинная |
