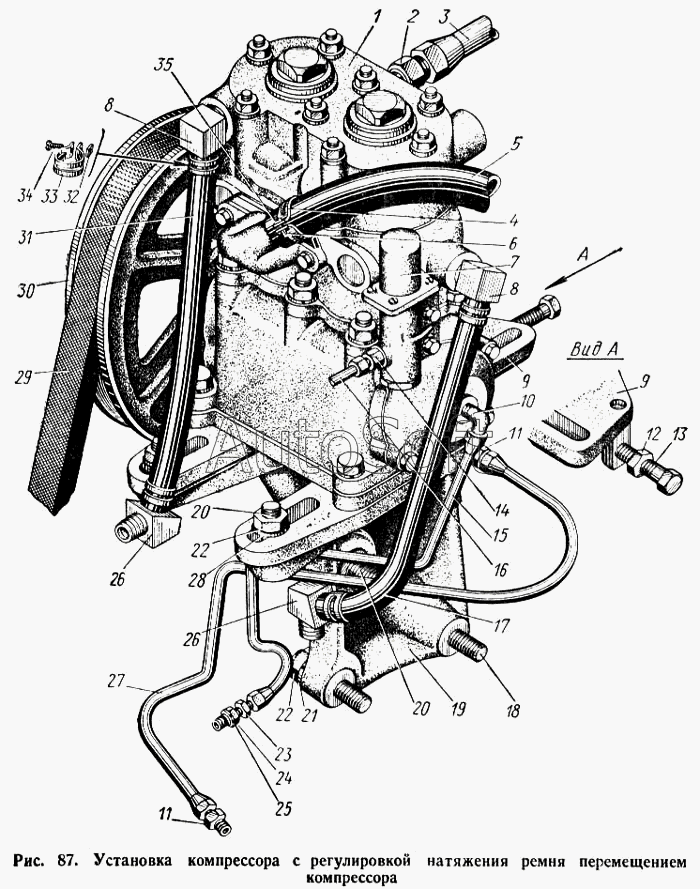

Каталог запасных частей к технике: КАЗ 608. Установка компрессора с регулировкой натяжения ремня перемещением компрессора
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 308614-П8 | 3***8 | Шпилька крепления компрессора | |
| 1 | 1***Г | Компрессор с нижней крышкой, патрубком и регулятором давления в сборе | |
| 2 | 4***8 | Штуцер конечный | |
| 3 | 6***0 | Трубка отвода воздуха от компрессора к правому воздушному баллону в сборе | |
| 4 | 2***8 | Хомут крепления шланга | |
| 5 | 1***6 | Шланг подвода воздуха к компрессору | |
| 6 | 2***8 | Гайка | |
| 7 | 1***2 | Регулятор давления в сборе | |
| 8 | 1***9 | Угольник слива масла | |
| 9 | 1***8 | Крышка картера компрессора нижняя с ушком а сборе | |
| 10 | 3***П | Угольник трубки | |
| 11 | 4***П | Штуцер концевой | |
| 12 | 2***8 | Гайка клина | |
| 13 | 3***8 | Болт регулировочный | |
| 14 | 4***8 | Штуцер вверткой | |
| 15 | 1***0 | Трубка подвода масла к компрессору в сборе | |
| 16 | 1***5 | Трубка подвода воздуха к регулятору давления | |
| 17 | 1***Б | Шланг подвода воды к компрессору | |
| 18 | 3***8 | Шпилька крепления компрессора | |
| 19 | 1***5 | Кронштейн креплении компрессора | |
| 20 | 3***8 | Шпилька крепления компрессора | |
| 21 | 2***8 | Шайба пружинная | |
| 22 | 2***8 | Гайка | |
| 23 | 3***8 | Переходник трубки | |
| 24 | 3***8 | Штуцер трубки | |
| 25 | 3***П | Шайба | |
| 26 | 1***3 | Угольник шланга отвода воды | |
| 27 | 3***0 | Трубка отвода масла от компрессора в сборе | |
| 28 | 2***2 | Шайба | |
| 29 | 1***0 | Ремень привода компрессора | |
| 30 | 1***0 | Шкив чугунный | |
| 31 | 1***Б | Шланг отвода поды от компрессора | |
| 32 | 2***8 | Гайка | |
| 33 | 2***8 | Хомут крепления шланга | |
| 34 | 2***8 | Винт крепления хомута | |
| 35 | 2***8 | Винт хомута |
