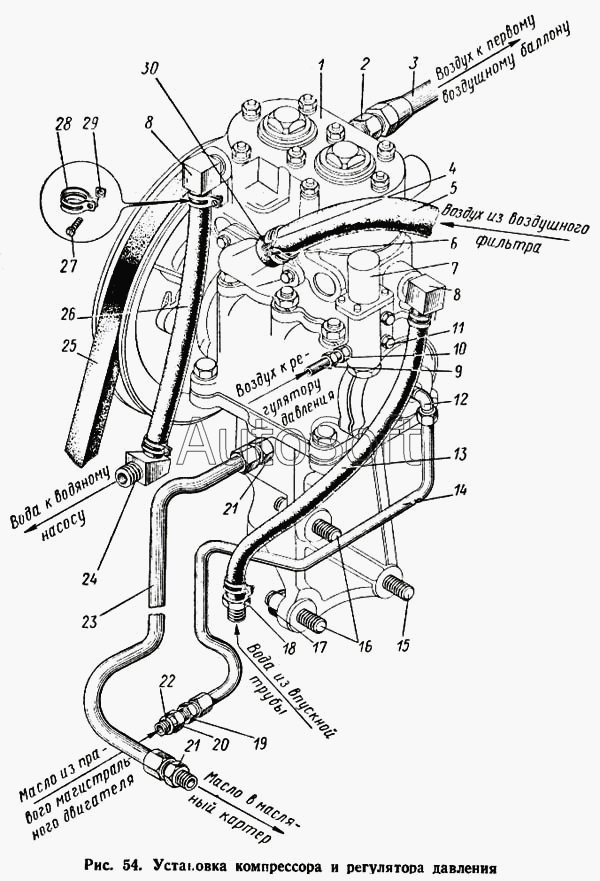

Каталог запасных частей к технике: КАЗ 608. Установка компрессора и регулятора давления
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***В | Компрессор пневматической системы в сборе (укомплектованный для подачи на конвейер - со шкивом, нижней крышкой, патрубком, регулятором давления, штуцерами и угольником) | |
| 2 | 4***П | Угольник компрессора концевой | |
| 3 | 6***А | Трубка ел компрессора к правому воздушному баллону в сборе | |
| 4 | 2***8 | Хомут крепления шланга | |
| 5 | 1***А | Шланг подвода воздуха к компрессору | |
| 6 | 2***8 | Гайка | |
| 7 | 1***2 | Регулятор давления в сборе | |
| 8 | 1***9 | Угольник слива масла | |
| 9 | 6***5 | Трубка от тормозного крана к регулятору давления в сборе | |
| 10 | 4***8 | Штуцер вверткой | |
| 11 | 2***8 | Болт крепления кронштейна основного замка | |
| 12 | 4***П | Угольник трубки | |
| 13 | 1***3 | Шланг подвода воды к компрессору | |
| 14 | 1***0 | Трубка подвода масла к компрессору в сборе | |
| 15 | 3***8 | Шпилька крепления компрессора | |
| 16 | 3***8 | Шпилька крепления компрессора | |
| 17 | 2***8 | Гайка | |
| 18 | 1***6 | Штуцер системы отопителя | |
| 19 | 3***8 | Переходник трубки | |
| 20 | 3***8 | Штуцер трубки | |
| 21 | 4***П | Штуцер концевой | |
| 22 | 3***П | Шайба | |
| 23 | 1***0 | Трубка отвода масла от компрессора в сборе | |
| 24 | 1***3 | Угольник шланга отвода воды | |
| 25 | 1***0 | Ремень привода компрессора | |
| 26 | 1***Б | Шланг отвода поды от компрессора | |
| 27 | 2***8 | Винт крепления хомута | |
| 28 | 2***8 | Хомут крепления шланга | |
| 29 | 2***8 | Гайка | |
| 30 | 2***8 | Винт хомута |
