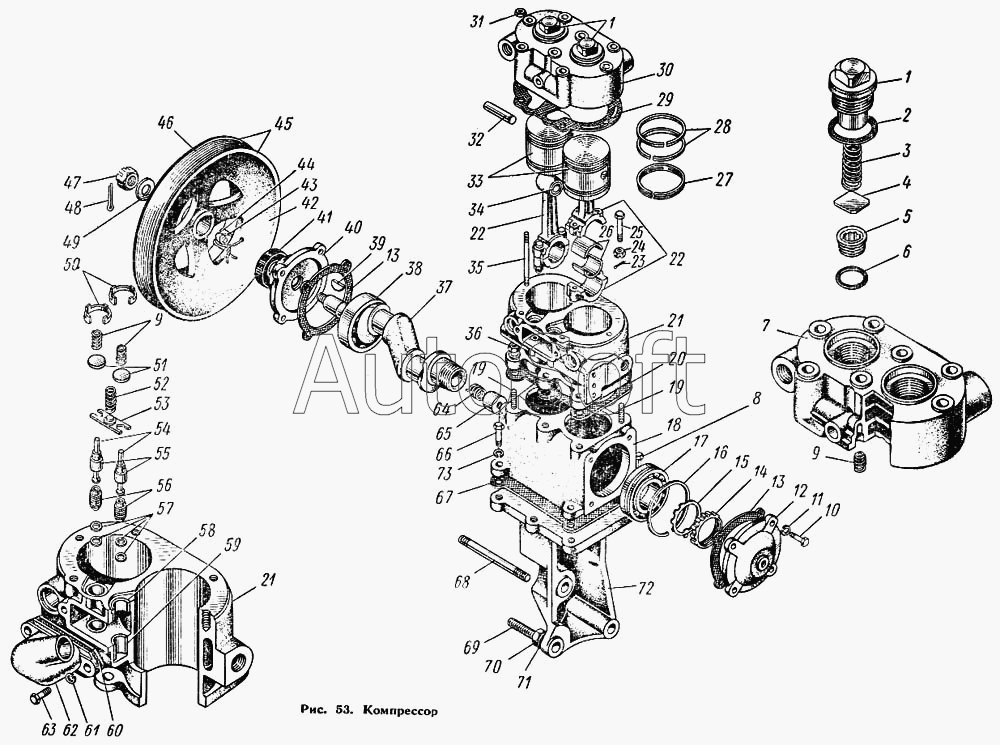

Каталог запасных частей к технике: КАЗ 608. Компрессор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3509130 | 1***0 | Шкив чугунный | |
| 120-3509171 | 1***1 | Заглушка поршневого пальца | |
| 130-3500170 | 1***0 | Палец компрессора поршневой | |
| 130-3509012-Г | 1***Г | Компрессор с нижней крышкой, патрубком и регулятором давления в сборе | |
| 130-3509015 | 1***5 | Компрессор пневматической системы в сборе (со шкивом и нижней крышкой, без патрубка и регулятора давления) | |
| 130-3509015-Б | 1***Б | Компрессор пневматической системы сборе (со шкивом и нижней крышкой, без патрубка и регулятора давления) | |
| 130-3509100-Б | 1***Б | Крышка картера компрессора нижняя | |
| 130-3509128 | 1***8 | Шкив с регулировочной муфтой в сборе | |
| 130-3509167 | 1***7 | Комплект поршневых колец компрессора | |
| 130-3509172 | 1***2 | Кольцо поршневого пальца стопор вое | |
| 130-3509260 | 1***0 | Трубка подвода масла к компрессору в сборе | |
| 130-3509260 | 1***0 | Трубка подвода масла к компрессору в сборе | |
| 130-3509270 | 1***0 | Трубка отвода масла от компрессора в сборе | |
| 130-3509270 | 1***0 | Трубка отвода масла от компрессора в сборе | |
| 130-3509355 | 1***5 | Направляющая пружины коромысла впускных клапанов | |
| 130-3509371 | 1***1 | Угольник шланга подвода воды к компрессору (от впускной трубы) | |
| 133-3509098 | 1***8 | Крышка картера компрессора нижняя с ушком а сборе | |
| 133-3509100 | 1***0 | Крышка картера компрессора нижняя | |
| 133-3509125 | 1***5 | Кронштейн креплении компрессора | |
| 140-8104076 | 1***6 | Штуцер системы отопителя | |
| 150-3509012-В | 1***В | Компрессор с нижней крышкой, патрубком и регулятором давления в сборе | |
| 250512-П8 | 2***8 | Гайка клина | |
| 250515-П8 | 2***8 | Гайка | |
| 250515-П8 | 2***8 | Гайка | |
| 252007-П8 | 2***8 | Шайба | |
| 252136-П2 | 2***2 | Шайба пружинная | |
| 301134-П8 | 3***8 | Болт регулировочный | |
| 307179-П8 | 3***8 | Шпилька крепления компрессора | |
| 307179-П8 | 3***8 | Шпилька крепления компрессора | |
| 308014-П8 | 3***8 | Шпилька крепления кронштейна | |
| 308614-П8 | 3***8 | Шпилька крепления компрессора | |
| 308614-П8 | 3***8 | Шпилька крепления компрессора | |
| 1 | 1***4 | Пробка нагнетательного клапана | |
| 2 | 1***5 | Прокладка пробки | |
| 3 | 1***8 | Пружина нагнетательного клапана | |
| 4 | 1***0 | Клапан нагнетательный | |
| 5 | 1***А | Седло нагнетательного клапана | |
| 6 | 1***5 | Прокладка седла нагнетательного клапана | |
| 7 | 1***0 | Головка компрессора | |
| 8 | 2***8 | Болт кропления корпуса масляного фильтра | |
| 9 | 1***8 | Пружина впускного клапана | |
| 10 | 2***8 | Болт крепления кронштейна основного замка | |
| 11 | 2***2 | Шайба пружинная | |
| 12 | 1***0 | Крышка картера компрессора задняя | |
| 13 | 1***3 | Прокладка передней и задней крышек компрессора | |
| 14 | 1***1 | Гайка упорная | |
| 15 | 1***7 | Шайба гайки замковая упорная | |
| 16 | 1***6 | Кольцо заднего подшипника стопорное | |
| 17 | 1***2 | Подшипник коленчатого вала задний и сборе | |
| 18 | 1***Б | Картер компрессора со шпильками крепления блока а сборе | |
| 19 | 3***П | Шпилька крепления блока цилиндров компрессора | |
| 20 | 1***8 | Прокладка блока цилиндров компрессора | |
| 21 | 1***8 | Блок цилиндров компрессора с седлами впускного клапана | |
| 22 | 1***А | Шатун компрессора с крышкой в сборе | |
| 23 | 2***П | Шплинт | |
| 24 | 3***П | Гайка болта шатуна | |
| 25 | 1***0 | Болт крышки шатуна компрессора | |
| 26 | 1***2 | Вкладыш шатуна компрессора | |
| 27 | 1***6 | Кольцо поршня маслосъемное | |
| 28 | 1***4 | Кольцо поршня компрессионное | |
| 29 | 1***А | Прокладка головки компрессора | |
| 30 | 1***9 | Головка компрессора с нагнетательным клапаном в сборе | |
| 31 | 2***8 | Гайка | |
| 32 | 1***А | Палец со стопорами поршневой (комплект для запасных частей) | |
| 33 | 1***А | Поршень компрессора | |
| 34 | 1***4 | В гулка верхней головки шатуна | |
| 35 | 3***8 | Шпилька крепления головки компрессора | |
| 36 | 3***8 | Гайка | |
| 37 | 1***0 | Вал коленчатый | |
| 38 | 1***3 | Подшипник коленчатого вала с сборе | |
| 39 | 4***П | Шпонка шкива | |
| 40 | 1***0 | Крышка картера компрессора передняя | |
| 41 | 1***2 | Сальник передней крышки в сборе | |
| 42 | 1***0 | Шкив чугунный | |
| 43 | 2***8 | Шплинт-проволока | |
| 44 | 3***8 | Болт стопорный | |
| 45 | 1***8 | Шкив с регулировочной муфтой в сборе | |
| 46 | 1***5 | Муфта регулировочная | |
| 47 | 2***8 | Гайка нижнего рычага верхней крышки | |
| 48 | 2***8 | Шплинт | |
| 49 | В***4 | Шайба | |
| 50 | 1***3 | Направляющая впускного клапана | |
| 51 | 1***6 | Клапан впускной | |
| 52 | 1***2 | Пружина коромысла впускных клапанов | |
| 53 | 1***2 | Коромысло впускного клапана | |
| 54 | 1***Б | Шток впускного клапана | |
| 55 | 1***Б | Гнездо штока впускного клапана | |
| 56 | 1***В | Плунжер впускного клапана | |
| 57 | 1***А | Кольцо плунжера уплотнительное | |
| 58 | 1***9 | Седло впускного клапана | |
| 59 | 1***Б | Втулка плунжера компрессора | |
| 60 | 1***0 | Прокладка впускного патрубка | |
| 61 | 2***2 | Шайба пружинная | |
| 62 | 1***5 | Патрубок подвода воздуха к компрессору впускной | |
| 63 | 2***8 | Болт крепления сиденья | |
| 64 | 1***3 | Пружина уплотнителя | |
| 65 | 1***4 | Уплотнитель задней крышки компрессора | |
| 66 | 2***8 | Болт крепленая крышки картера сцепления | |
| 67 | 1***Б | Прокладка нижней крышки | |
| 68 | 3***8 | Шпилька крепления компрессора | |
| 69 | 3***8 | Шпилька крепления компрессора | |
| 70 | 2***8 | Гайка | |
| 71 | 2***2 | Шайба пружинная | |
| 72 | 1***Б | Крышка картера компрессора нижняя | |
| 73 | 2***2 | Шайба пружинная |
