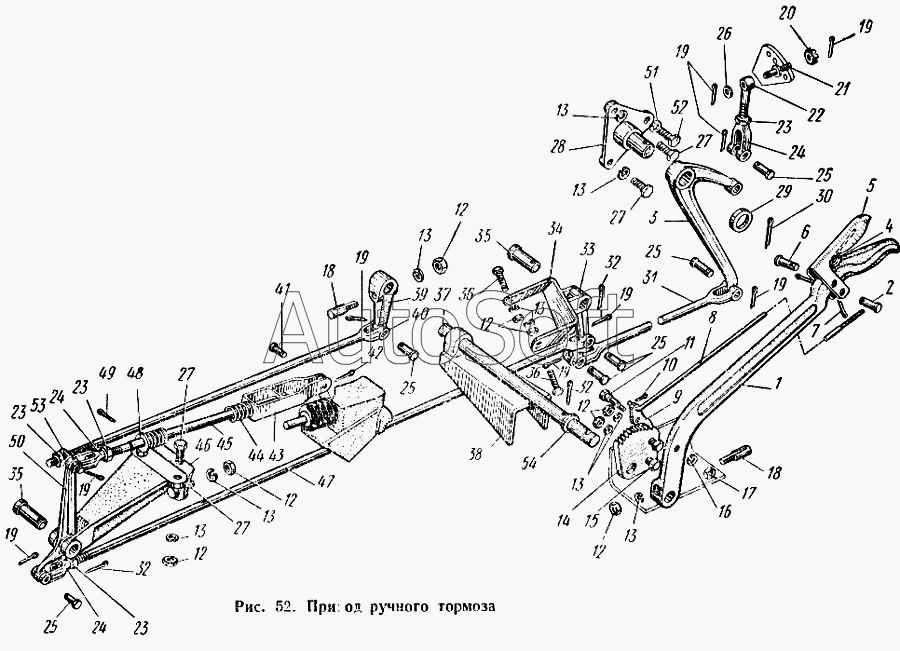

Каталог запасных частей к технике: КАЗ 608. Привод ручного тормоза
29
37
36
35
35
33
32
32
31
30
38
28
27
27
26
25
24
24
24
47
84
54
53
52
51
50
49
48
23
46
45
44
43
42
41
40
39
2
10
9
8
7
6
5
4
3
11
1
15
23
22
21
20
19
18
17
16
14
13
13
13
12
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3509009-Б | 1***Б | Компрессор пневматический с транспортными деталями в сборе (без шкива, регулятора, нижней крышки и патрубка) | |
| 130-3509057 | 1***7 | Крышка картера передняя с сальников в сборе | |
| 130-3509090-Б | 1***Б | Крышка картера компрессора задняя | |
| 130-3509107 | 1***7 | Вал коленчатый с комплектом шатунных вкладышей | |
| 130-3509110-А | 1***А | Вал коленчатый | |
| 308614-П8 | 3***8 | Шпилька крепления компрессора | |
| 608-3503035 | 6***5 | Тяга привода ручного тормоза в сборе | |
| 608-3504167 | 6***7 | Шайба тяги направляющая | |
| 1 | 6***1 | Рычаг ручного тормоза | |
| 2 | 6***9 | Палец тяги собачки рычага ручного тормоза | |
| 3 | 6***6 | Рычаг привода ручного тормоза задний | |
| 4 | 1***5 | Пружина рукоятки рычага ручного тормоза | |
| 5 | 6***6 | Рукоятка рычаги ручного тормозе | |
| 6 | 2***8 | Палец рычага | |
| 7 | 2***8 | Шплинт | |
| 8 | 6***8 | Тяга собачки рычага ручного тормоза | |
| 9 | 6***0 | Собачка рычага ручного тормоза | |
| 10 | 2***8 | Шплинт | |
| 11 | 6***1 | Палец собачки рычага ручного тормоза | |
| 12 | 2***8 | Гайка клина | |
| 12 | 2***8 | Гайка клина | |
| 12 | 2***8 | Гайка клина | |
| 12 | 2***8 | Гайка клина | |
| 13 | 2***2 | Шайба пружинная | |
| 13 | 2***2 | Шайба пружинная | |
| 13 | 2***2 | Шайба пружинная | |
| 14 | 6***8 | Сектор рычага ручного тормоза | |
| 15 | 2***8 | Болт крепления крышки | |
| 16 | 2***2 | Шайба пружинная | |
| 17 | 2***8 | Гайка | |
| 18 | 6***6 | Клин крепления короткого рычага основного замка кабины | |
| 19 | 2***8 | Шплинт | |
| 20 | 2***8 | Гайка | |
| 21 | 1***6 | Гайка | |
| 22 | 1***3 | Тяга привода ручного тормоза | |
| 23 | 2***8 | Гайка | |
| 23 | 2***8 | Гайка | |
| 24 | 5***8 | Вилка тяги соединения двигателя с рамой | |
| 24 | 5***8 | Вилка тяги соединения двигателя с рамой | |
| 24 | 5***8 | Вилка тяги соединения двигателя с рамой | |
| 25 | 2***8 | Палец | |
| 26 | 2***8 | Шайба | |
| 27 | 2***8 | Болт крепления вентилятора к ступице шкива | |
| 27 | 2***8 | Болт крепления вентилятора к ступице шкива | |
| 28 | 6***6 | Ось рычага ручного тормоза в сборе | |
| 29 | 1***8 | Шайба разжимного кулака | |
| 30 | 2***8 | Шплинт | |
| 31 | 6***0 | Тяга привода ручного тормоза задняя в сборе | |
| 32 | 2***2 | Шплинт | |
| 32 | 2***8 | Шплинт крышки картера | |
| 33 | 6***0 | Рычаг привода ручного тормоза средний | |
| 35 | 2***8 | Палец крепления переднего рычага | |
| 35 | 2***8 | Палец креплении среднего рычага | |
| 36 | 2***8 | Болт крепления задней опоры | |
| 37 | 6***2 | Поперечный вал привода ручного тормоза | |
| 38 | 6***6 | Кронштейн поперечного вала привода ручного тормоза в сборе | |
| 39 | 6***2 | Рычаг основного замка кабины короткий | |
| 40 | 6***Б | Тяга привода ручного тормоза верхняя с вилкой в сборе | |
| 41 | 2***8 | Палец тяги | |
| 42 | 2***8 | Шплинт тяги | |
| 43 | 6***0 | Скоба тяги в сборе | |
| 44 | 1***1 | Пружина тяги | |
| 45 | 6***Б | Стержень тяги | |
| 46 | 6***7 | Кронштейн рычага привода ручного тормоза передний | |
| 47 | 6***8 | Тяга привода ручного тормоза передняя с вилками в сборе | |
| 48 | 2***8 | Шайба | |
| 49 | 2***8 | Шплинт | |
| 50 | 6***Б | Рычаг привада ручного тормоза передний | |
| 51 | 2***2 | Шайба пружинная | |
| 52 | 2***8 | Болт крепления шланга манометра | |
| 53 | 6***Б | Палец переднего рычага | |
| 54 | 6***3 | шайба привода ручного тормоза | |
| 84 | 6***0 | Кронштейн промежуточного рычага с пилкой в сборе |
