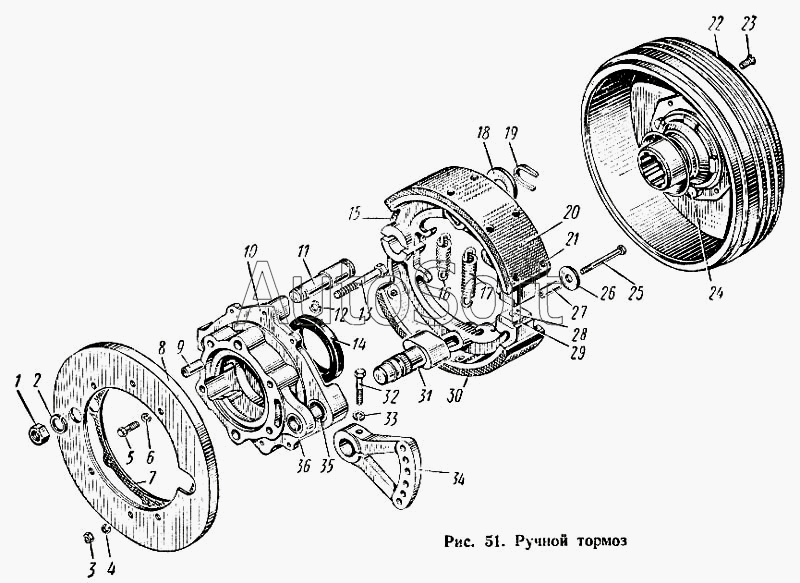

Каталог запасных частей к технике: КАЗ 608. Ручной тормоз
27
18
19
20
21
22
23
24
25
26
17
28
29
30
31
32
33
34
35
36
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-2507099 | 1***9 | Прокладка барабана ручного тормоза | |
| 1303507050 | 1***0 | Барабан ручного тормоза с фланцем вторичного вала коробки передач и сборе | |
| 608-3508015 | 6***5 | Рычаг ручного тормоза в сборе | |
| 1 | 2***8 | Гайка крепления шпильки ступицы переднего колеса | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 2***8 | Гайка | |
| 4 | 2***2 | Шайба пружинная | |
| 5 | 2***8 | Болт крепления настила | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 1***3 | Прокладка щита ручного тормоза | |
| 8 | 1***1 | Щит ручного тормоза | |
| 9 | 1***6 | Втулка кронштейна | |
| 10 | 1***0 | Кронштейн ручного тормоза | |
| 11 | 1***2 | Ось колодок ручного тормоза | |
| 12 | 2***2 | Шайба пружинная | |
| 13 | 2***8 | Болт крепления крышки насоса нижний | |
| 14 | 3***П | Сальник вторичного вала в сборе | |
| 15 | 1***9 | Колодка ручного тормоза | |
| 16 | 1***3 | Пружина колодок оттяжная малая | |
| 17 | 1***8 | Пружиня колодок оттяжная большая | |
| 18 | 3***8 | Шайба оси колодок | |
| 19 | 1***4 | Чека оси колодки переднего тормоза | |
| 20 | 1***0 | Накладка колодки фрикционная | |
| 21 | 3***П | Заклепка крепления накладки | |
| 22 | 1***2 | Барабан ручного тормоза | |
| 23 | 2***8 | Винт крепления барабана | |
| 24 | 1***3 | Болт крепления фланца кардана | |
| 25 | 2***8 | Болт крепления колодок | |
| 26 | 3***8 | Шайба | |
| 27 | 1***3 | Трубка дистанционная | |
| 28 | 2***8 | Винт крепления сухаря | |
| 29 | 1***4 | Сухарь колодки | |
| 30 | 1***5 | Колодка ручного тормоза в сборе | |
| 31 | 1***0 | Кулак разжимной | |
| 32 | 2***8 | Болт крепления регулировочного рычага | |
| 33 | 2***2 | Шайба пружинная | |
| 34 | 1***8 | Рычаг регулировочный | |
| 35 | 1***6 | Втулка разжимного кулака большая | |
| 36 | 1***9 | Втулка разжимного кулака малая |
