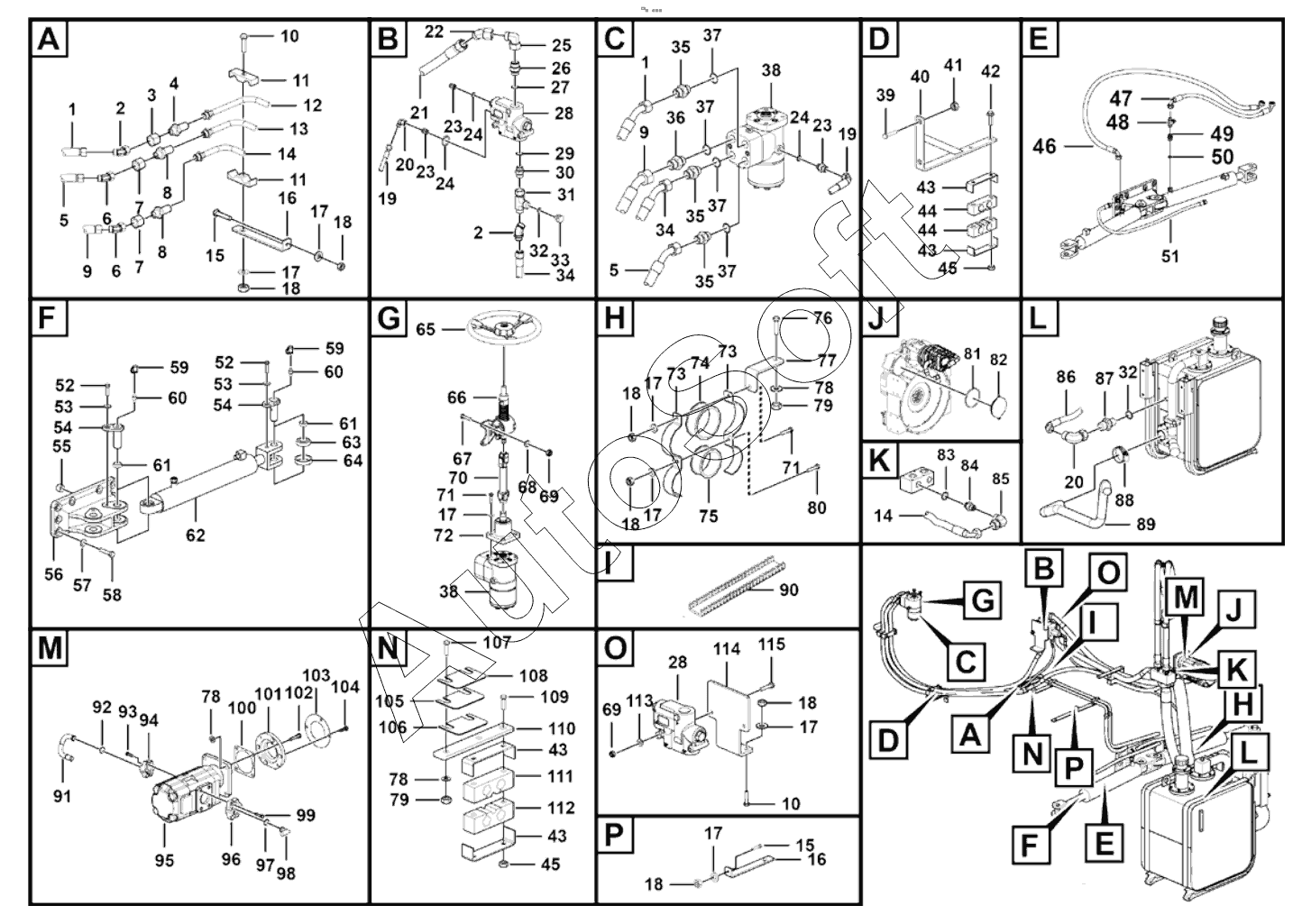

Каталог запасных частей к технике: LGMG MT76A (2017). Steering assembly
1
1
2
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
14
15
15
16
16
17
17
17
17
17
17
17
18
18
18
18
18
18
19
19
20
20
21
22
23
23
23
24
24
24
25
26
27
28
28
29
30
31
32
32
33
34
34
35
35
35
36
37
37
37
37
38
38
39
40
41
42
43
43
43
43
44
44
45
45
46
47
48
49
50
51
52
52
53
53
54
54
55
56
57
58
59
59
60
60
61
61
62
63
64
65
66
67
68
69
69
70
71
71
72
73
73
74
75
76
77
78
78
78
79
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Hose lgb129-006163 | |
| 2 | 4***8 | Connecter lgb143-12213 | |
| 3 | 2***1 | Nut | |
| 4 | 2***1 | Clapboard joint | |
| 5 | 4***7 | Hose lgb129-006159 | |
| 6 | 4***7 | Joint lgb143-12616 | |
| 7 | 2***1 | Nut | |
| 8 | 2***1 | Clapboard joint | |
| 9 | 4***6 | Hose lgb166-010173 | |
| 10 | 4***9 | Bolt gb5783-m10x50epzn-8.8 | |
| 11 | 2***1 | Plate | |
| 12 | 2***1 | Left steering tube | |
| 13 | 2***1 | Right steering tube | |
| 14 | 4***7 | Hose | |
| 15 | 4***4 | Bolt gb5783-m10x40epzn-8.8 | |
| 16 | 2***1 | Bracket | |
| 17 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 18 | 4***7 | Nut gb6170-m10epzn-8 | |
| 19 | 4***0 | Hoselgb125-003243 | |
| 20 | 4***7 | Connector lgb143-01406 | |
| 21 | 2***1 | Hose-1500 | |
| 22 | 4***0 | Joint lgb143-13019 | |
| 23 | 4***1 | Joint lgb120-01412 | |
| 24 | 4***4 | O-ring lgb168-10924 | |
| 25 | 4***2 | Joint lgb143-03019 | |
| 26 | 4***8 | Joint lgb120-03028 | |
| 27 | 4***9 | O-ring lgb168-12331 | |
| 28 | 4***0 | Value | |
| 29 | 4***1 | O-ring lgb168-11924 | |
| 30 | 4***3 | Connector lgb120-02222 | |
| 31 | 2***1 | Nipple | |
| 32 | 4***7 | O-ring lgb168-11124 | |
| 33 | 4***2 | Plug | |
| 34 | 4***9 | Hose lgb129-0062198 | |
| 35 | 4***2 | Connecter lgb120-02220 | |
| 36 | 4***4 | Joint lgb120-02620 | |
| 37 | 4***3 | O-ring lgb168-11724 | |
| 38 | 4***9 | Redirector | |
| 39 | 4***1 | Bolt 5783-m16x75epzn-8.8 | |
| 40 | 2***1 | Bracket | |
| 41 | 4***2 | Nut gb6185-m16epzn-88 | |
| 42 | 4***6 | Bolt gb16674-m10x85epzn-8.8 | |
| 43 | 2***1 | Plate | |
| 44 | 2***1 | Block | |
| 45 | 4***9 | Nut gb6185-m10epzn-8 | |
| 46 | 4***0 | Hose | |
| 47 | 4***9 | Hose | |
| 48 | 4***7 | Joint | |
| 49 | 4***2 | Straight joint lgb155-01822 | |
| 50 | 4***0 | O-ring gb3452.1-19.0x2.65g | |
| 51 | 4***9 | Pipe lgb127-006075 | |
| 52 | 4***7 | Bolt gb5783-m12x30epzn-8.8 | |
| 53 | 4***8 | Washer gb1230-12epzn-45 | |
| 54 | 2***1 | Axis | |
| 55 | 2***1 | Shaft | |
| 56 | 2***1 | Bracket | |
| 57 | 2***1 | Washer 16 | |
| 58 | 4***4 | Bolt gb5783-m16x45epzn-10.9 | |
| 59 | 4***7 | Grease cup dust cap jxhf-00006 | |
| 60 | 4***5 | Grease cup jb7940.1-m10x1 | |
| 61 | 2***1 | Sleeve | |
| 62 | 4***8 | Hydraulic cylinder hsgl-70x40x405-790 | |
| 63 | 4***3 | Spherical plain bearing gb9163-ge30es | |
| 64 | 2***1 | Block | |
| 65 | 4***7 | Steering wheel-430 | |
| 66 | 4***8 | Steering wheel pillar | |
| 67 | 4***7 | Bolt gb5783-m8x30epzn-8.8 | |
| 68 | 4***6 | Wsher gb96.1-8epzn-300hv | |
| 69 | 4***3 | Nut gb6170-m8epzn-8 | |
| 70 | 4***8 | Steering rod | |
| 71 | 4***4 | Bolt gb5783-m10x30epzn-8.8 | |
| 72 | 4***9 | Seat | |
| 73 | 2***1 | Clamp | |
| 74 | 2***1 | Cushion | |
| 75 | 2***1 | Cushion | |
| 76 | 4***7 | Bolt gb5783-m12x45epzn-8.8 | |
| 77 | 2***1 | Plate | |
| 78 | 4***8 | Washer gb97.1-12epzn-300hv | |
| 79 | 4***1 | Nut gb6170-m12 epzn-8 | |
| 80 | 4***2 | Bolt gb5783-m10x25epzn-8.8 | |
| 81 | 4***5 | O-ring gb3452.1-106x3.55g | |
| 82 | 2***1 | Plate | |
| 83 | 4***0 | O-ring 28.0x2.65g | |
| 84 | 4***0 | Connecter | |
| 85 | 4***6 | Built-up joint lgb143-02616 | |
| 86 | 4***7 | Hose assembly lgb165-003290 | |
| 87 | 4***3 | Joint lgb120-01414 | |
| 88 | 4***3 | Clamp jb8870-d90 | |
| 89 | 2***1 | Oil suction rubber tube | |
| 90 | 2***1 | String casing | |
| 91 | 2***1 | Flange joint | |
| 92 | 4***6 | O-ring gb3452.1-32.5x3.55g | |
| 93 | 4***5 | Bolt gb16674-m10x30epzn-8.8 | |
| 94 | 4***6 | Flange lgb117-310491 | |
| 95 | 4***2 | Gear pump | |
| 96 | 4***9 | Flange lgb117-320760 | |
| 97 | 4***3 | O-ring gb3452.1-56.0x3.55g | |
| 98 | 2***1 | Pipe | |
| 99 | 4***7 | Bolt gb16674-m12x35epzn-8.8 | |
| 100 | 2***1 | Gasket | |
| 101 | 2***1 | Transition flange | |
| 102 | 4***1 | Bolt | |
| 103 | 2***1 | Plate | |
| 104 | 4***6 | Screw gb70.1-m1225epzn-8.8 | |
| 105 | 2***1 | Plate | |
| 106 | 2***1 | Plate | |
| 107 | 4***2 | Bolt gb5783-m12x50epzn-8.8 | |
| 108 | 2***1 | Plate | |
| 109 | 4***6 | Bolt gb16674-m10x95epzn-8.8 | |
| 110 | 2***1 | Plate | |
| 111 | 2***1 | Rubber clip | |
| 112 | 2***1 | Rubber clip | |
| 113 | 4***2 | Washer gb97.1-8epzn-300hv | |
| 114 | 2***1 | Plate | |
| 115 | 4***3 | Bolt gb16674-m8x90epzn-8.8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
