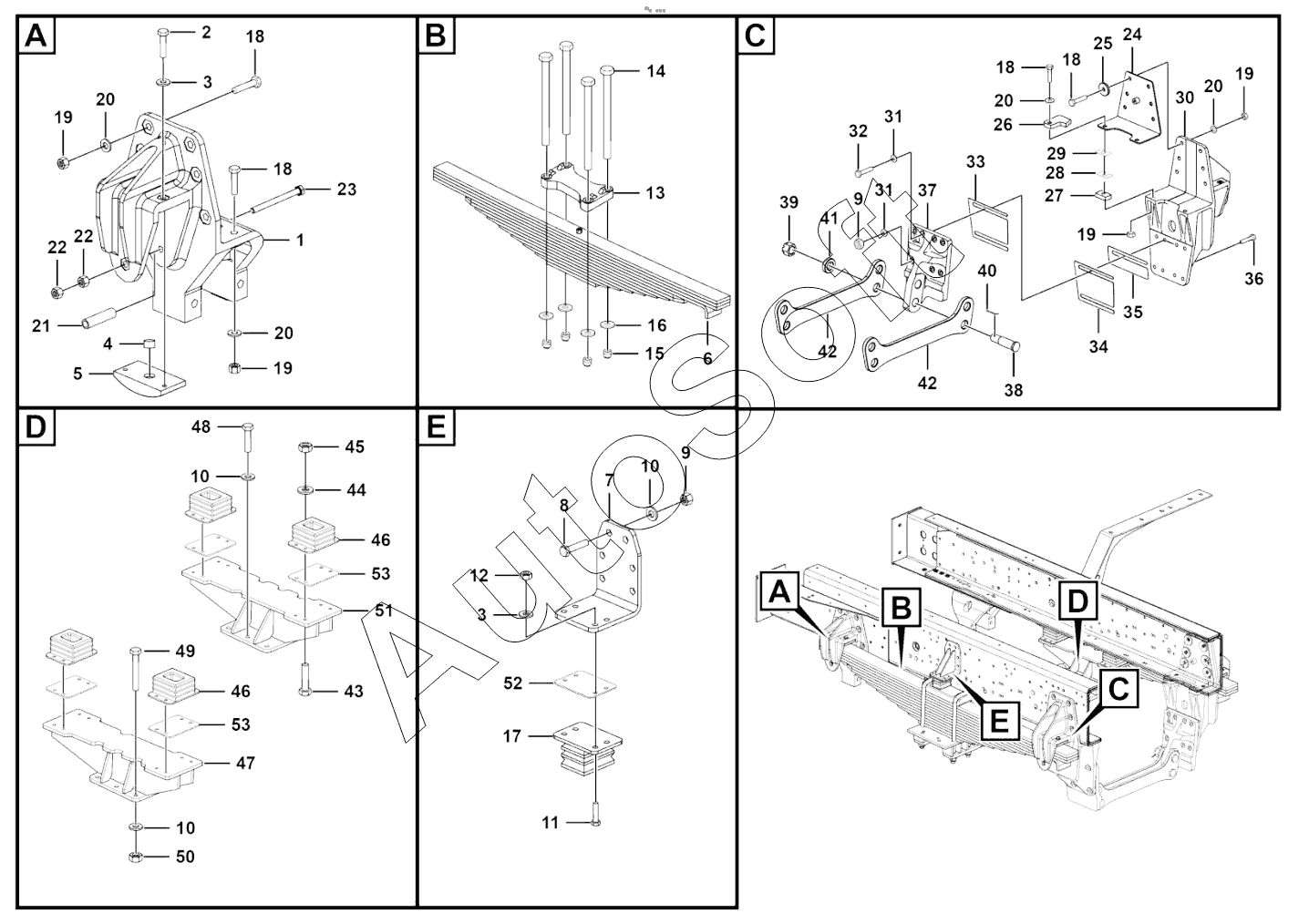

Каталог запасных частей к технике: LGMG MT86H (2019). Front the spring assembly
41
28
29
30
31
31
32
33
34
35
36
37
38
39
40
27
42
42
43
44
45
46
46
47
48
49
50
51
52
53
53
14
2
3
3
4
5
6
7
8
9
9
10
10
10
11
12
13
1
15
16
17
18
18
18
18
19
19
19
19
20
20
20
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Front leaf sring front support saddle | |
| 2 | 4***5 | Bolt gb5786-m12x1.25x45epzn-8.8 | |
| 3 | 4***8 | Washer gb97.1-12epzn-300hv | |
| 4 | 2***1 | Cushion block | |
| 5 | 2***2 | Wearing piece | |
| 6 | 4***8 | Front the spring assembly | |
| 7 | 2***1 | Limit bracket assembly | |
| 8 | 4***7 | Bolt gb5783-m16x55flznyc-12.9-480 | |
| 9 | 4***1 | Nut gb6185-m16flznyc-12-480 | |
| 10 | 4***1 | Washer gb97.1-16epzn-300hv | |
| 11 | 4***1 | Bolt gb5783-m12x40epzn-8.8 | |
| 12 | 4***0 | Nut gb6185-m12epzn-8 | |
| 13 | 2***1 | Spring pressing block | |
| 14 | 2***1 | Bolt | |
| 15 | 2***1 | Self-locking nut with the shoulder | |
| 16 | 2***1 | Washer 24 | |
| 17 | 4***4 | Front leaf spring limiting block | |
| 18 | 4***5 | Bolt gb5785-m18x1.5x85flznyc-12.9-480 | |
| 19 | 4***9 | Nut gb6185.2-m18x1.5flznyc-12-480 | |
| 20 | 2***2 | Washer 18 | |
| 21 | 2***1 | Bolt protection tube | |
| 22 | 4***4 | Nut gb6170-m16flznyc-12-480 | |
| 23 | 2***1 | Bolt | |
| 24 | 2***1 | Plate | |
| 25 | 2***1 | Big washer | |
| 26 | 2***1 | Backing plate | |
| 27 | 2***1 | Front leaf spring support pad | |
| 28 | 2***1 | Adjusting shim | |
| 29 | 2***1 | Sdjusting shim | |
| 30 | 2***1 | Front leaf sring rear support saddle | |
| 31 | 4***1 | Washer gb1230-16-45 | |
| 32 | 4***5 | Bolt gb5786-m16x1.5x60flznyc-12.9-480 | |
| 33 | 2***1 | Adjusting shim | |
| 34 | 2***1 | Adjusting shim | |
| 35 | 2***2 | Adjustment gasket | |
| 36 | 4***4 | Bolt gb5782-m16x80flznyc -12.9-480 | |
| 37 | 2***1 | Second beam seat | |
| 38 | 2***1 | Pin | |
| 39 | 4***4 | Nut gb6178-m36epzn-8 | |
| 40 | 4***3 | Split pin gb91-6.3x63epzn-q235a | |
| 41 | 2***1 | Sleeve | |
| 42 | 2***1 | Second pole | |
| 43 | 4***5 | Bolt gb5783-m10x35epzn-8.8 | |
| 44 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 45 | 4***9 | Nut gb6185-m10epzn-8 | |
| 46 | 4***5 | Front leaf spring limiting block | |
| 47 | 2***2 | Left limit bracket assembly of axle | |
| 48 | 4***2 | Bolt gb5786-m16x1.5x40flznyc-12.9-480 | |
| 49 | 4***3 | Bolt gb5785-m16x1.5x145flznyc-12.9-480 | |
| 50 | 4***5 | Nut gb6185.2-m16x1.5flznyc-12-480 | |
| 51 | 2***2 | Right limit bracket assembly of axle | |
| 52 | 2***1 | Frame side limit block gasket | |
| 53 | 2***1 | Frame bottom limit block gasket |
