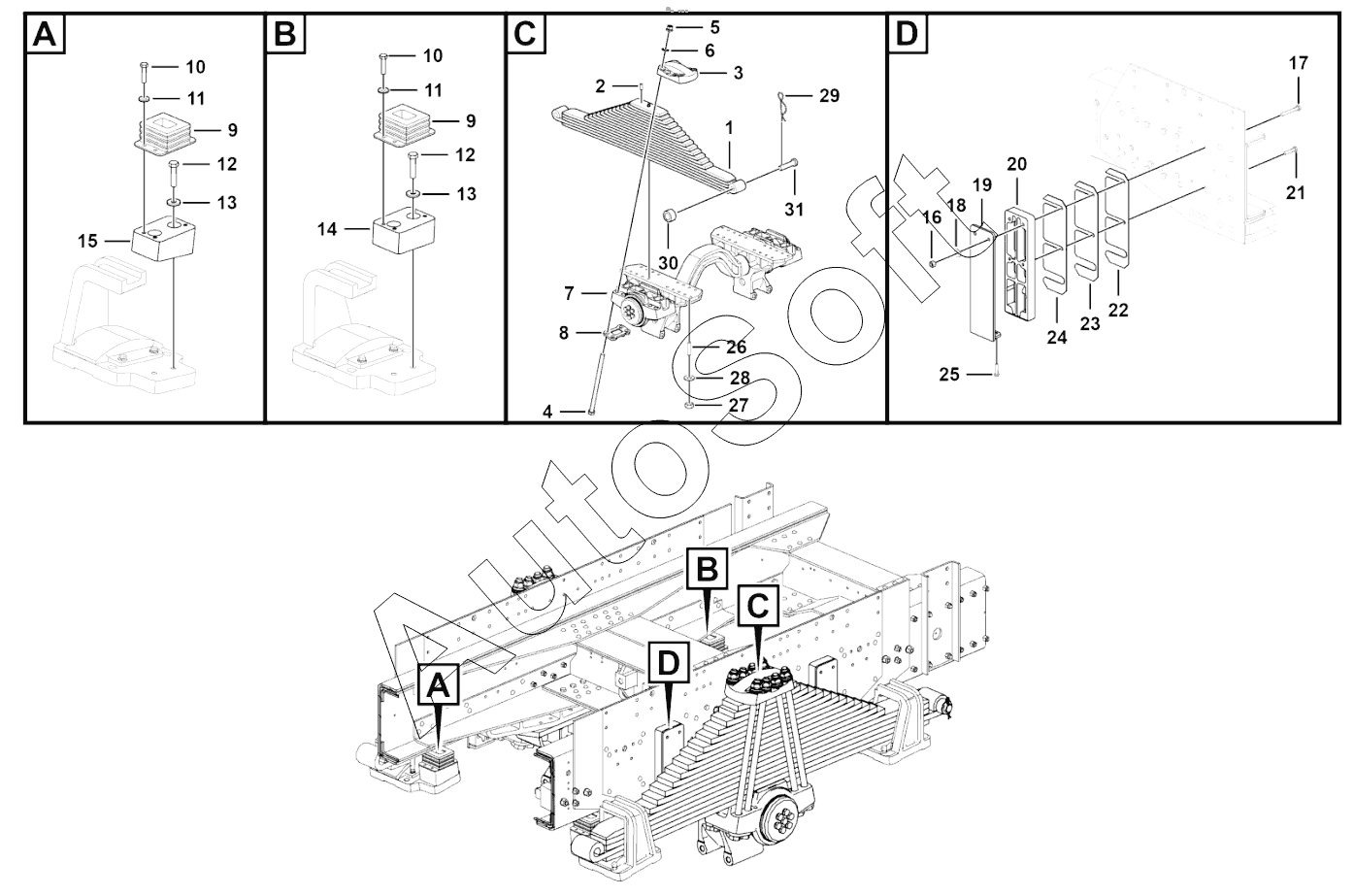

Каталог запасных частей к технике: LGMG MT86H (2019). Rear leaf spring assembly
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Rear the spring assembly | |
| 2 | 2***1 | Guide pin | |
| 3 | 2***1 | Spring pressing block | |
| 4 | 2***1 | Bolt | |
| 5 | 2***1 | Six angle with the shoulder self-locking nut | |
| 6 | 2***1 | Washer 30 | |
| 7 | 2***1 | Balance shaft assembly | |
| 8 | 2***1 | Base plate | |
| 9 | 4***5 | Leaf spring limiting block | |
| 10 | 4***2 | Bolt gb5783-m10x25epzn-8.8 | |
| 11 | 4***2 | Washer gb97.1-10epzn-300hv | |
| 12 | 4***1 | Bolt gb5785-m16x1.5x75epzn-8.8 | |
| 13 | 4***1 | Washer gb97.1-16epzn-300hv | |
| 14 | 2***1 | Bearer of middle axle spacing block | |
| 15 | 2***1 | Bearer of rear axle spacing block | |
| 16 | 4***1 | Nut gb6185-m14epzn-8 | |
| 17 | 4***8 | Bolt gb5782-m14x120epzn-8.8 | |
| 18 | 4***7 | Washer gb97.1-14epzn-300hv | |
| 19 | 2***1 | Oriented plate | |
| 20 | 2***1 | Side limiting cushion block | |
| 21 | 4***2 | Bolt gb5785-m14x1.5x80epzn-8.8 | |
| 22 | 2***1 | Adjust spacer | |
| 23 | 2***1 | Adjust spacer | |
| 24 | 2***1 | Adjust spacer | |
| 25 | 4***3 | Bolt gb5786-m14x1.5x30-8.8 | |
| 26 | 4***9 | Bolt gb899-a-m18x1.5x50flznyc-12.9-480 | |
| 27 | 4***7 | Nut gb6171-m18x1.5flznyc-12-480 | |
| 28 | 2***2 | Washer 18 | |
| 29 | 4***4 | Pin gb91-5x63epzn-q235a | |
| 30 | 2***1 | Retaining ring | |
| 31 | 2***2 | Pin |
