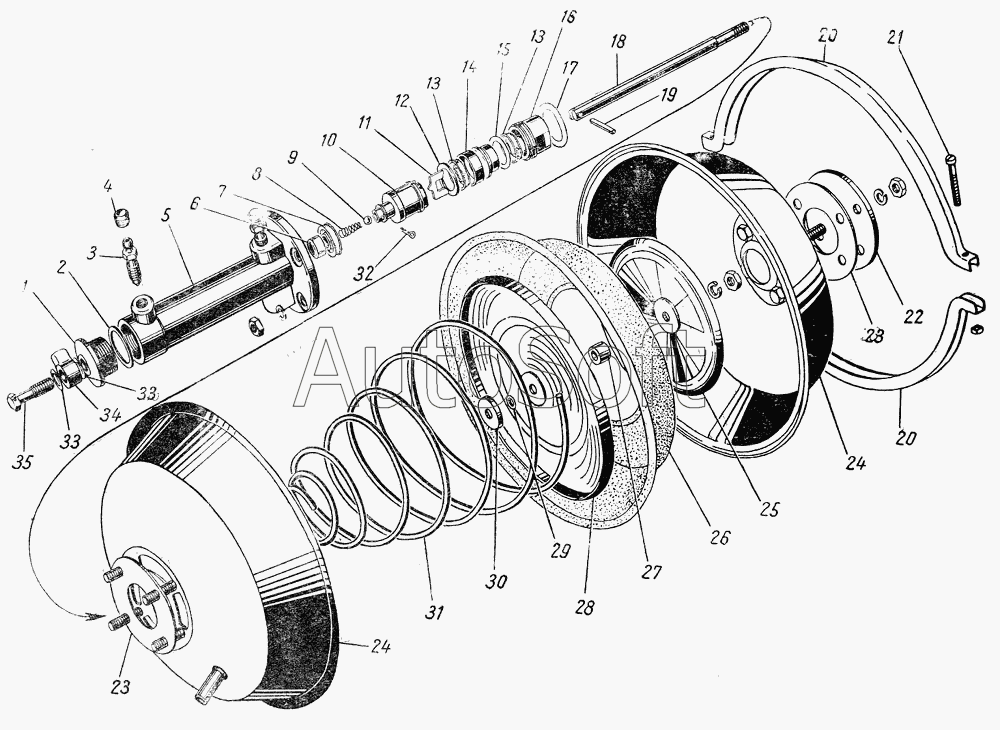

Каталог запасных частей к технике: ГАЗ-51 (63, 93) (1960). Гидровакуумный усилитель тормоза для ГАЗ-51П и ГАЗ-63Д
24
24
4
28
25
27
30
29
26
31
3
23
23
22
20
20
21
32
35
51П-3550010
5
1
2
10
7
9
8
6
34
11
18
19
12
14
13
13
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201460-П | 2***П | Болт М8-6gХ30 | |
| 250765-П8 | 2***8 | Гайка М8х1,25х32 | |
| 250765-П8 | 2***8 | Гайка М8х1,25х32 | |
| 251084-П8 | 2***8 | Гайка М5х0,8 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252175-П8 | 2***8 | Шайба 8 | |
| 51П-3550010 | 5***0 | Гидровакуумный усилитель тормоза в сборе | |
| 1 | 5***5 | Пробка цилиндра гидровакуумного усилителя тормоза | |
| 2 | 5***4 | Прокладка пробки | |
| 3 | 1***8 | Клапан | |
| 4 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 5 | 5***5 | Цилиндр гидровакуумного усилителя тормоза | |
| 6 | 5***8 | Колпачок манжеты поршня | |
| 7 | 5***1 | Манжета поршня цилиндра гидровакуумного усилителя тормоза | |
| 8 | 5***6 | Пружина клапана поршня цилиндра | |
| 9 | 5***5 | Шарик диаметром 1/4" блокировочного сухаря синхронизатора коробки передач | |
| 10 | 5***9 | Поршень цилиндра гидровакуумного усилителя тормоза | |
| 11 | 5***1 | Толкатель клапана поршня цилиндра гидровакуумного усилителя тормоза | |
| 12 | 5***8 | Шайба | |
| 13 | 5***3 | Манжета уплотнительная цилиндра гидровакуумного усилителя тормоза | |
| 14 | 5***2 | Корпус уплотнителей цилиндра гидровакуумного усилителя тормоза | |
| 15 | 5***6 | Кольцо уплотнительное | |
| 16 | 5***5 | Гайка корпуса уплотнителей цилиндра гидровакуумног усилителя тормоза | |
| 17 | 5***4 | Кольцо | |
| 18 | 5***0 | Толкатель поршня цилиндра гидровакуумного усилителя тормоза | |
| 19 | 2***П | Штифт 3x25 поршня цилиндра гидровакуумного усилителя тормоза | |
| 20 | 5***3 | Хомут камеры | |
| 21 | 2***8 | Винт М5х45 хомута камеры гидровакуумного усилителя тормоза | |
| 22 | 5***5 | Крышка корпуса камеры гидровакуумного усилителя тормоза | |
| 23 | 5***4 | Прокладка цилиндра гидровакуумного усилителя тормоза | |
| 24 | 5***0 | Корпус камеры гидрсвакуумного усилителя тормоза в сборе | |
| 25 | 5***2 | Шайба диафрагмы | |
| 26 | 5***5 | Диафрагма гидровакуумного усилителя тормозов | |
| 27 | 5***6 | Втулка распорная | |
| 28 | 5***1 | Тарелка диафрагмы гидровакуумного усилителя тормозов | |
| 29 | 5***8 | Кольцо уплотнительное гидровакуумного усилителя тормозов | |
| 30 | 5***7 | Шайба толкателя поршня цилиндра | |
| 31 | 5***4 | Пружина диафрагмы | |
| 32 | 2***П | Шплинт 2х15 | |
| 34 | 5***0 | Муфта главного цилиндра тормоза соединительная | |
| 35 | 5***2 | Болт М12х1,25х28 |
