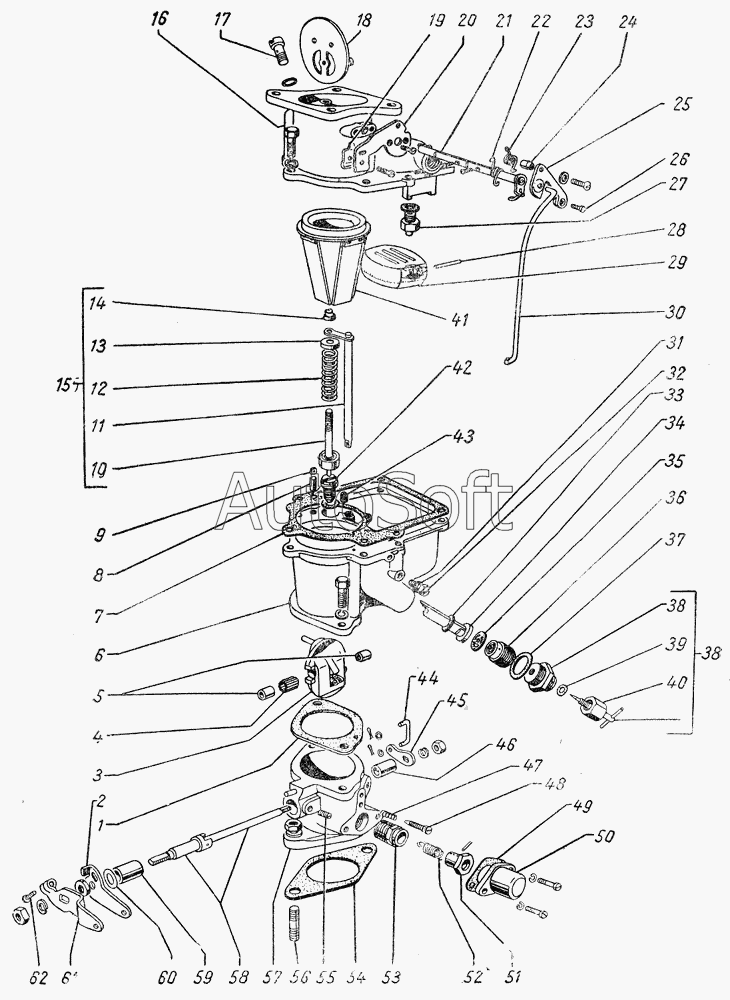

Каталог запасных частей к технике: ГАЗ-51 (63, 93) (1960). Карбюратор КГ22Г
5
3
60
2
62
61
4
1
57
37
40
39
38
38
36
35
33
34
30
49
50
52
51
53
47
48
14
44
45
55
46
59
58
19
20
26
24
23
25
22
21
18
16
54
56
31
13
12
10
11
15
9
8
43
42
51-1107010-А1
32
6
41
7
17
28
29
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250513-П8 | 2***8 | Гайка М10х1-6Н | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 280084-П2 | 2***2 | Штуцер 1/4"х18 угловой | |
| 51-1107010-А1 | 5***1 | Карбюратор в сборе (К22Г-1107010) | |
| 900107-1 | 9***1 | Винт М6х18 крепления верхнего корпуса к поплавковой камере карбюратора | |
| 900109-1 | 9***1 | Винт М5х18 крепления рычага привода воздушной заслонки | |
| 900110-1 | 9***1 | Винт М3х6 крепления воздушной заслонки | |
| 900202-1 | 9***1 | Винт М4х8 крепления кронштейна тяги воздушной заслонки | |
| 900413-1 | 9***1 | Винт | |
| 900504-2 | 9***2 | Болт М8х25 крепления смесительной камеры | |
| 900508-2 | 9***2 | Болт М8х21 крепления смесительной камеры | |
| 900702-1 | 9***1 | Винт крепления крышки | |
| 900804-0 | 9***0 | Гайка М8х1-6Н | |
| 900807-0 | 9***0 | Гайка М5 крепления рычага привода ускорительного насоса | |
| 900902-0 | 9***0 | Шайба 5 | |
| 900902-0 | 9***0 | Шайба 5 | |
| 900903-0 | 9***0 | Шайба 6 | |
| 900904-0 | 9***0 | Шайба пружинная 8Н65Г (ГОСТ 6402-70) | |
| 900904-0 | 9***0 | Шайба пружинная 8Н65Г (ГОСТ 6402-70) | |
| 900906-0 | 9***0 | Шайба 3 | |
| 901017-0 | 9***0 | Шайба 5,2х1 | |
| 901019-0 | 9***0 | Шайба 3 | |
| 901106-0 | 9***0 | Шплинт | |
| 901701-0 | 9***0 | Шайба 6 фибровая | |
| 901707-0 | 9***0 | Шайба диаметром 10 фибровая | |
| 901716-0 | 9***0 | Шайба диаметром 8 фибровая | |
| К22Г-1107555 | К***5 | Регулировочная шайба | |
| К43-40 | К***0 | Шпилька крепления пружины | |
| 1 | К***А | Прокладка между корпусом карбюратора и корпусом смесительной камеры | |
| 2 | К***Б | Рычаг привода | |
| 3 | К***0 | Заслонка дроссельная в сборе | |
| 4 | К***3 | Игла подшипника дроссельной заслонки | |
| 5 | К***8 | Втулка дроссельной заслонки | |
| 6 | К***0 | Корпус поплавковой камеры карбюратора с заглушками в сборе | |
| 7 | К***А | Прокладка корпуса карбюратора | |
| 8 | К***1 | Клапан нагнетательный ускорительного насоса | |
| 9 | К***2 | Замок клапана ускорительного насоса | |
| 10 | К***0 | Поршень со штоком ускорительного насоса в сборе | |
| 11 | К***0 | Тяга ускорительного насоса с соединительной планкой в сборе | |
| 12 | 9***0 | Пружина ускорительного насоса | |
| 13 | К***4 | Шайба фасонная ускорительного насоса | |
| 14 | К***1 | Гайка крепления штока | |
| 15 | К***0 | Ускорительный насос в сборе | |
| 16 | К***0 | Корпус карбюратора верхний в сборе | |
| 17 | К***5 | Распылитель ускорительного насоса в сборе | |
| 18 | К***0 | Заслонка воздушная в сборе | |
| 19 | К***5 | Зажим кронштейна тяги воздушной заслонки | |
| 20 | К***4 | Кронштейн тяги воздушной заслонки | |
| 21 | К***А | Ось воздушной заслонки в сборе | |
| 22 | К***Б | Пружина оси воздушной заслонки | |
| 23 | К***8 | Пружина рычага привода воздушной заслонки | |
| 24 | К***0 | Втулка пружины рычага привода воздушной заслонки | |
| 25 | К***0 | Рычаг привода воздушной заслонки в сборе | |
| 26 | 9***1 | Винт М4 х8 крепления яги управления воздушной заслонкой к рычагу | |
| 27 | К***0 | Клапан подачи топлива в сборе | |
| 28 | К***1 | Ось петли поплавка | |
| 29 | К***0 | Поплавок с петлей в сборе | |
| 30 | К***7 | Тяга привода рычага минимального газа | |
| 31 | 9***0 | Шайба диаметром 8 фибровая | |
| 32 | К***1 | Жиклер холостого хода | |
| 33 | 9***0 | Прокладка распылителя | |
| 34 | К***8 | Распылитель главного жиклера | |
| 35 | К***7 | Прокладка блока жиклеров | |
| 36 | 9***0 | Блок жиклеров | |
| 37 | 9***0 | Шайба диаметром 18 фибровая | |
| 38 | К***А | Игла регулировочная в сборе | |
| 39 | К***3 | Сальник регулировочной иглы | |
| 40 | К***4 | Гайка сальника | |
| 41 | К***А | Диффузор в сборе | |
| 42 | К***0 | Клапан экономайзера в сборе | |
| 43 | К***0 | Клапан обратный ускорительного насоса в сборе | |
| 44 | К***6 | Серьга привода ускорительного насоса | |
| 45 | К***8 | Рычаг привода ускорительного насоса | |
| 46 | К***6 | Втулка оси дроссельной заслонки задняя | |
| 47 | 9***0 | Пружина регулировочного винта холостого хода | |
| 48 | К***9 | Винт регулировочный холостого хода | |
| 49 | К***7 | Прокладка крышки ограничителя оборотов | |
| 50 | К***8 | Крышка ограничителя оборотов | |
| 51 | К***6 | Муфта ограничителя оборотов | |
| 52 | К***9 | Пружина ограничителя оборотов | |
| 53 | К***1 | Втулка ограничителя оборотов | |
| 54 | 5***5 | Прокладка между карбюратором и всасывающей трубой | |
| 55 | К***А | Винт стопорный | |
| 56 | 2***П | Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора | |
| 57 | К***Б | Корпус смесительной камеры карбюратора | |
| 58 | К***Б | Ось дроссельной заслонки с муфтой в сборе | |
| 59 | К***Б | Втулка оси дроссельной заслонки передняя | |
| 60 | К***4 | Шайба регулировочная | |
| 61 | К***Б | Рычаг дроссельной заслонки | |
| 62 | 9***4 | Болт М5х25 упорный рычага дроссельной заслонки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
