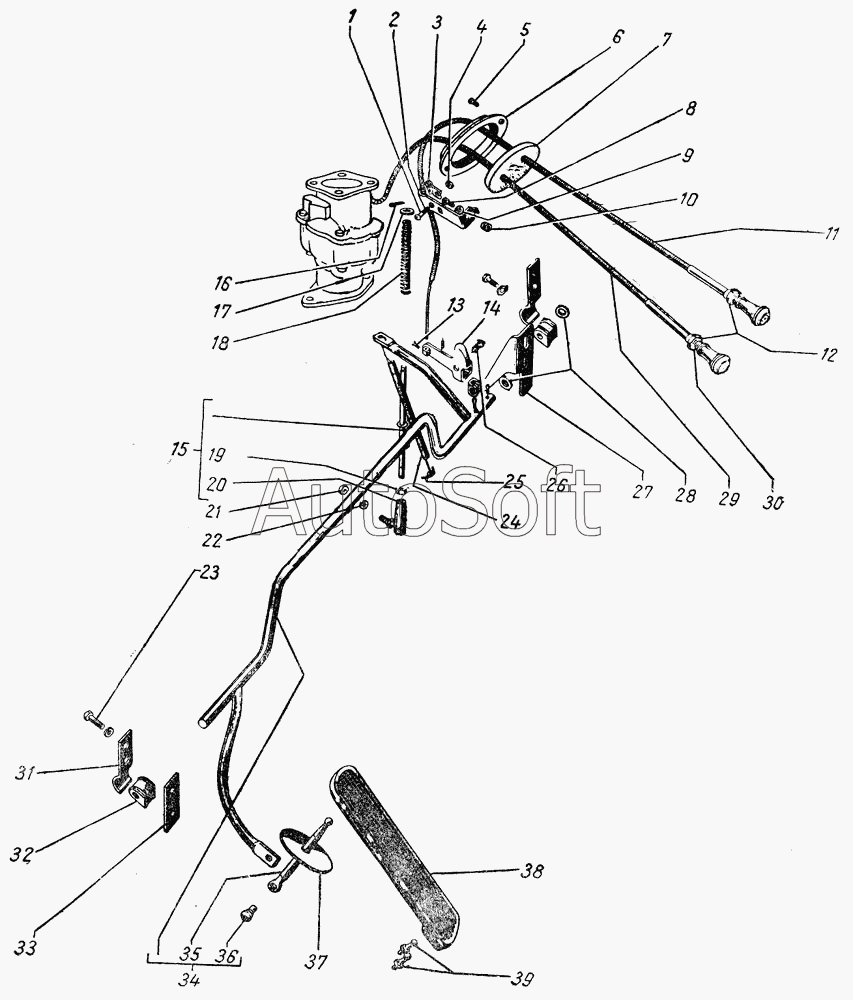

Каталог запасных частей к технике: ГАЗ-51 (63, 93) (1960). Управление дроссельной и воздушной заслонками (акселератор)
11
32
23
2
3
1
4
8
10
9
29
33
12
30
6
7
5
27
14
13
26
16
39
34
35
36
37
28
24
25
15
18
17
38
20
19
21
22
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 258003-П | 2***П | Шплинт 1,5х20 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 40-1108102 | 4***2 | Тяга воздушной заслонки с ручкой в сборе | |
| 51-1108127 | 5***7 | Тяга ручного управления дроссельной заслонкой с ручкой в сборе | |
| 70-142862 | 7***2 | Шаровой палец наконечника тяги валика привода управления дроссельной заслонкой | |
| 70-142891 | 7***1 | Наконечник тяги валика привода управления дроссельной заслонкой | |
| 70-142892 | 7***2 | Сухарь наконечника | |
| 70-142893 | 7***3 | Пружина сухаря наконечника тяги валика привода управления дроссельной заслонкой | |
| 70-142894 | 7***4 | Пробка наконечника тяги валика привода управления дроссельной заслонкой | |
| 1 | 2***8 | Винт М6х16 | |
| 2 | 5***В | Кронштейн оболочки тяги ручного управления дроссельной заслонкой | |
| 3 | М***А | Зажим | |
| 4 | 2***8 | Гайка М6х1 | |
| 5 | 2***8 | Винт М5х12 | |
| 6 | 1***8 | Обойма уплотнителя на щитке передка | |
| 7 | 5***0 | Уплотнитель оболочек тяг воздушной заслонки и ручного управления педалью дроссельной заслонки | |
| 8 | 2***8 | Болт М6х1х14 | |
| 9 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 10 | 2***2 | Гайка М6 | |
| 11 | 5***0 | Тяга ручного управления педалью привода дроссельной заслонки в сборе | |
| 12 | 2***8 | Гайка М12х1,25 | |
| 13 | 2***8 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 14 | 5***2 | Рычаг ручного управления педалью привода дроссельной заслонки в сборе | |
| 15 | 5***Б | Тяга от управления дроссельной заслонкой к карбюратору в сборе | |
| 16 | 2***П | Шплинт 2,5х16 | |
| 17 | 2***8 | Шайба 6 | |
| 18 | 5***2 | Пружина тяги рычага валика педали управления дроссельной заслонкой | |
| 19 | 2***8 | Гайка М6 | |
| 20 | 5***5 | Наконечник тяги управления дроссельной заслонкой в сборе | |
| 21 | 2***8 | Гайка М6х1 | |
| 22 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 23 | 2***8 | Болт М6-6gх16 | |
| 24 | 5***5 | Пружина акселератора | |
| 25 | 2***П | Шплинт картера маховика | |
| 26 | 2***8 | Палец 8х25 | |
| 27 | 5***1 | Кронштейн рычага ручного управления педалью привода дроссельной заслонки | |
| 28 | 2***8 | Шайба 10 плоская | |
| 29 | 4***9 | Тяга воздушной заслонки карбюратора в сборе | |
| 30 | 2***8 | Шайба 12 | |
| 31 | 5***Б | Кронштейн валика педали | |
| 32 | 2***1 | Втулка | |
| 33 | 5***5 | Подкладка кронштейна валика педали | |
| 34 | 5***Б | Валик управления дроссельной заслонкой с рычачагами и сошкой в сборе | |
| 35 | 5***2 | Сошка рычага педали | |
| 36 | М***3 | Заклепка сошки рычага педали | |
| 37 | 1***2 | Шайба сошки педали | |
| 38 | М***5 | Педаль привода дроссельной заслонки в сборе | |
| 39 | М***3 | Штифт установочный педали привода дроссельной заслонки |
