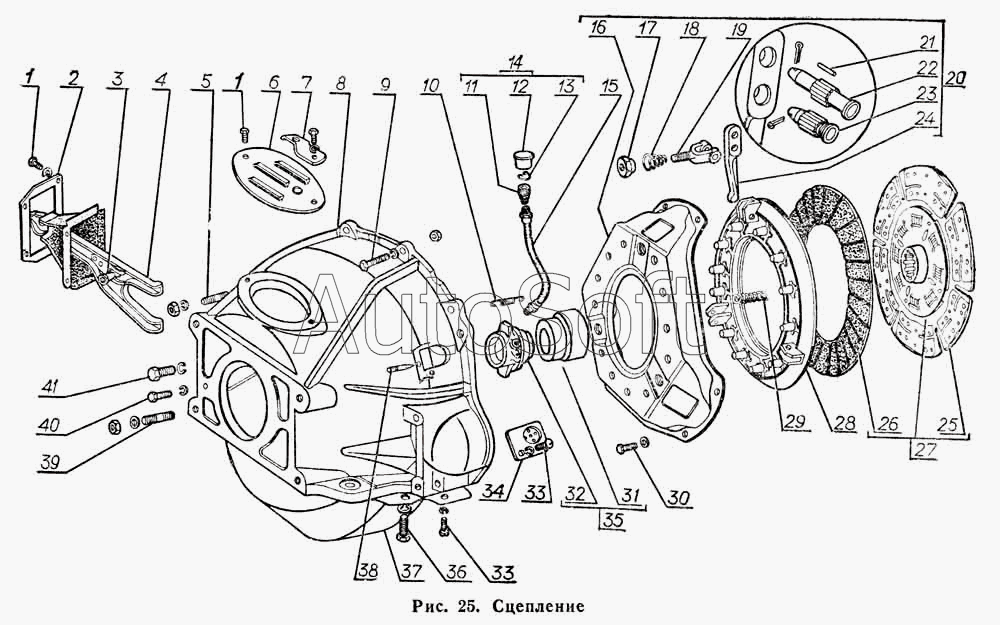

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Сцепление
18
26
25
24
23
22
21
20
19
27
17
16
15
14
13
12
11
10
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
1
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250512-П8 | 2***8 | Гайка М10-6Н | |
| 250551-П8 | 2***8 | Гайка М14х1,5 | |
| 250613-П8 | 2***8 | Гайка М10х1 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252176-П8 | 2***8 | Шайба 10 пружинная | |
| 252178-П8 | 2***8 | Шайба 14 пружинная | |
| 253863-П | 2***П | Заклепка 4х5 | |
| 258023-П | 2***П | Шплинт 2,5х12 | |
| 293312-П8 | 2***8 | Шайба 10 | |
| 293340-П8 | 2***8 | Шайба 10,5 | |
| 293907-П | 2***П | Заклепка 4х6 | |
| 293913-П | 2***П | Заклепка 4х7 | |
| 53-1601094 | 5***4 | Рычаг оттяжной нажимного диска сцепления в сборе | |
| 63-1601136 | 6***6 | Шайба регулировочная демпфера диска сцепления | |
| 63-1601142-А | 6***А | Ступица диска сцепления | |
| 63-1601145 | 6***5 | Шайба фрикционная демпфера диска сцепления | |
| 63-1601153-01 | 6***1 | Пластина демпфера диска сцепления | |
| 66-1601150 | 6***0 | Пружина демпфера диска сцепления | |
| ВК-53-1601198 | В***8 | Рычаг оттяжной нажимного диска сцепления (комплект) | |
| 1 | 2***8 | Болт М6-6gх12 | |
| 2 | 5***8 | Рамка чехла вилки подшипника выключения сцепления | |
| 3 | 1***6 | Опора шаровая вилки подшипника выключения сцепления | |
| 4 | 5***1 | Вилка подшипника выключения сцепления с чехлом в сборе | |
| 5 | 2***8 | Шпилька М10х1-4hх22 | |
| 6 | 5***2 | Крышка люка картера сцепления | |
| 7 | 5***А | Кронштейн масленки муфты выключения сцепления в сборе | |
| 8 | 6***1 | Картер сцепления, верхняя часть | |
| 9 | 2***8 | Болт М10-6gх45 | |
| 10 | 1***2 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 11 | 5***2 | Корпус масленки подшипника выключения сцепления в сборе | |
| 12 | М***9 | Крышка масленки | |
| 13 | М***3 | Пружина стопорная крышки масленки подшипника выключения сцепления | |
| 14 | 5***0 | Масленка в сборе | |
| 15 | 5***0 | Шланг смазки подшипника выключения сцепления в сборе | |
| 16 | 5***2 | Кожух сцепления | |
| 17 | 5***8 | Гайка регулировочная | |
| 18 | 5***А | Пружина вилки оттяжного рычага | |
| 19 | 5***8 | Вилка опорная оттяжного рычага нажимного диска сцепления | |
| 20 | 5***0 | Нажимной диск сцепления с кожухом в сборе | |
| 21 | 5***9 | Ролик игольчатый подшипника оттяжного рычага нажимного диска сцепления 1,6х11,8 | |
| 22 | 5***0 | Палец игольчатого подшипника оттяжного рычага нажимного диска сцепления | |
| 23 | 5***2 | Палец вилки | |
| 24 | 5***А | Рычаг оттяжной нажимного диска сцепления | |
| 25 | 5***1 | Пластина пружинная фрикционной накладки ведомого диска сцепления | |
| 26 | 5***0 | Накладка фрикционная ведомого диска сцепления | |
| 27 | 5***2 | Диск сцепления ведомый в сборе | |
| 28 | 5***3 | Диск сцепления нажимной | |
| 29 | 5***5 | Пружина | |
| 30 | 2***2 | Болт М8х1,25х30 | |
| 31 | 5***1 | Подшипник в сборе (М-7580) | |
| 32 | 5***5 | Муфта выключения сцепления | |
| 33 | 2***8 | Винт М6-6gх8 | |
| 33 | 2***8 | Винт М6-6gх8 | |
| 34 | 6***0 | Крышка люка установки зажигания | |
| 35 | 5***0 | Муфта выключения сцепления в сборе | |
| 36 | 2***8 | Болт М8-6gх16 | |
| 37 | 6***8 | Картер сцепления, нижняя часть | |
| 38 | 2***8 | Штифт установки зажигания | |
| 39 | 2***2 | Шпилька М14х1,5-4hх32 | |
| 40 | 2***8 | Болт М10х1-6gх32 | |
| 41 | 2***8 | Болт М10-6gх125 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
