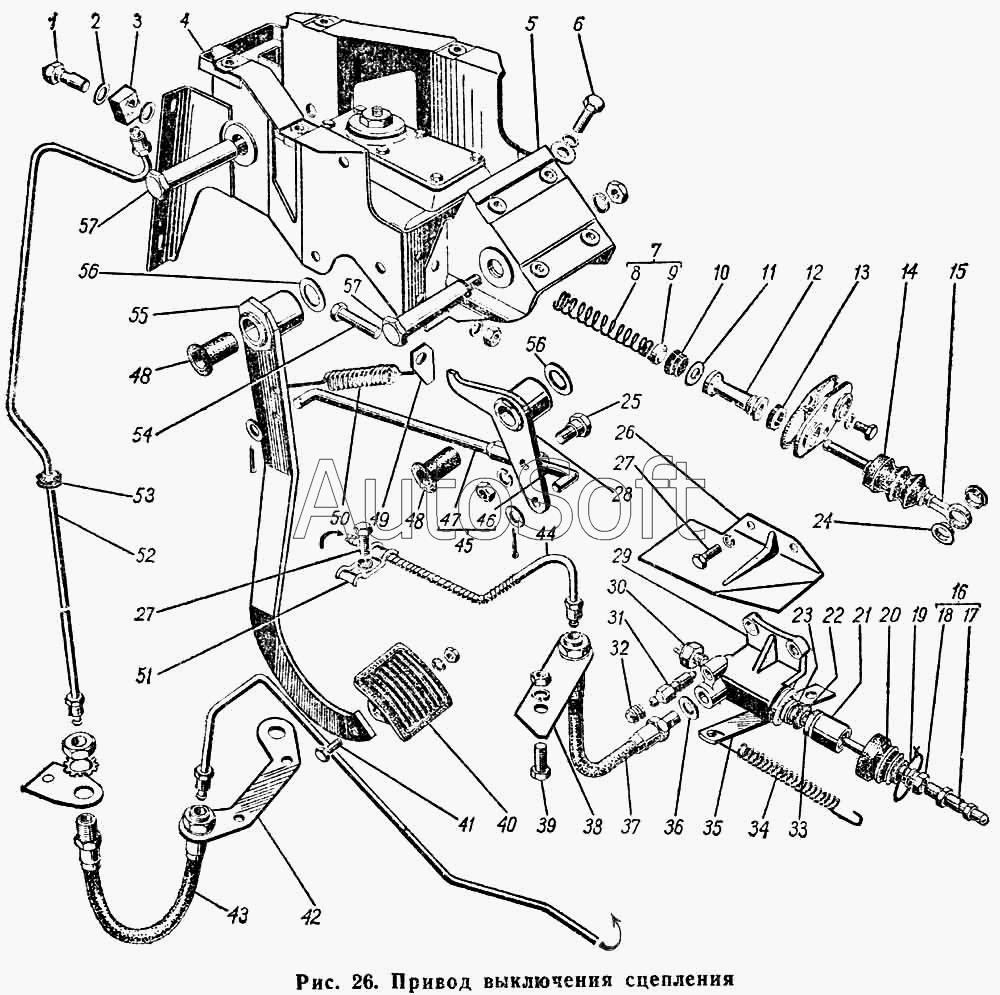

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Привод выключения сцепления
28
39
38
36
35
34
33
32
31
30
29
40
27
27
26
25
24
23
22
21
20
49
87
57
57
57
56
56
55
54
53
52
51
50
19
48
48
47
46
45
44
43
42
41
8
18
17
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250511-П8 | 2***8 | Гайка М8х1 | |
| 250512-П29 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 250512-П8 | 2***8 | Гайка М10-6Н | |
| 250612-П29 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 250612-П29 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 250613-П29 | 2***9 | Гайка 10х1-6Н | |
| 250613-П29 | 2***9 | Гайка 10х1-6Н | |
| 250613-П29 | 2***9 | Гайка 10х1-6Н | |
| 250636-П29 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 250636-П29 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 252006-П8 | 2***8 | Шайба 10 | |
| 252038-П8 | 2***8 | Шайба 8 плоская | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252239-П8 | 2***8 | Шайба 16 пружинная | |
| 252239-П8 | 2***8 | Шайба 16 пружинная | |
| 258039-П29 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 293253-П8 | 2***8 | Шайба 8 | |
| 66-01-1602510 | 6***0 | Цилиндр привода выключения сцепления в сборе | |
| 66-1602445 | 6***5 | Шайба уплотнительная | |
| 1 | 5***2 | Болт М12х1,25х28 | |
| 2 | 5***3 | Прокладка | |
| 3 | 5***А | Муфта соединительная | |
| 4 | 6***А | Кронштейн педалей сцепления и тормоза | |
| 5 | 6***2 | Кронштейн рычагов привода выключения сцепления и тормоза в сборе | |
| 6 | 2***8 | Болт М8х1,25х20 | |
| 7 | 2***0 | Пружина возвратная поршня главного цилиндра выключения сцепления в сборе | |
| 8 | 2***2 | Пружина возвратная поршня главного цилиндра выключения сцепления | |
| 9 | 2***4 | Держатель возвратной пружины поршня главного цилиндра выключения сцепления | |
| 10 | 2***4 | Манжета уплотнительная внутренняя главного цилиндра выключения сцепления | |
| 11 | 2***2 | Клапан поршня главного цилиндра | |
| 12 | 2***Б | Поршень главного цилиндра выключения сцепления | |
| 13 | 2***Б | Манжета уплотнительная поршня главного цилиндра выключения сцепления | |
| 14 | 2***5 | Колпак защитный главного цилиндра | |
| 15 | 2***8 | Толкатель поршня главного цилиндра выключения сцепления | |
| 16 | 2***0 | Толкатель в сборе | |
| 17 | 2***2 | Толкатель вилки выключения сцепления | |
| 18 | 2***4 | Наконечник | |
| 19 | 2***П | Шплинт-проволока | |
| 20 | 4***8 | Колпак защитный цилиндра привода выключения сцепления | |
| 21 | 6***4 | Поршень цилиндра привода сцепления | |
| 22 | 6***5 | Грибок распорный | |
| 23 | 4***7 | Пружина | |
| 24 | 2***9 | Втулка оси толкателя | |
| 25 | 2***8 | Ось толкателя педали | |
| 26 | 6***0 | Экран цилиндра привода сцепления | |
| 27 | 2***8 | Болт М8х1,25х25 | |
| 27 | 2***8 | Болт М8х1,25х25 | |
| 28 | 6***6 | Рычаг привода выключения сцепления со ступицей в сборе | |
| 29 | 6***2 | Цилиндр привода сцепления | |
| 30 | 4***0 | Выключатель света сигнала «стоп» гидравлический ВК12-Б | |
| 31 | 1***8 | Клапан | |
| 32 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 33 | 6***8 | Манжета | |
| 34 | 1***7 | Пружина оттяжная | |
| 35 | 6***6 | Скоба оттяжной пружины вилки выключения сцепления | |
| 36 | 5***3 | Прокладка | |
| 38 | 6***3 | Кронштейн крепления гибкого шланга | |
| 39 | 2***8 | Болт М10-6gх40 | |
| 40 | 2***8 | Площадка педалей обрезиненная | |
| 41 | 2***9 | Болт М8х1х22 крепления площадки к педали | |
| 42 | 6***5 | Кронштейн крепления гибкого шланга к картеру руля | |
| 43 | 6***0 | Шланг гибкий привода выключения сцепления в сборе | |
| 44 | 6***6 | Трубка к цилиндру привода выключения сцепления в сборе | |
| 45 | 6***0 | Тяга привода выключения сцепления и тормоза в сборе | |
| 46 | 6***4 | Стержень тяги привода выключения сцепления и тормоза | |
| 47 | 6***1 | Тяга с наконечником в сборе | |
| 48 | 2***8 | Втулка оси рычагов | |
| 48 | 2***8 | Втулка оси рычагов | |
| 49 | 6***0 | Скоба оттяжной пружины | |
| 50 | 6***8 | Пружина оттяжная педали | |
| 51 | 5***6 | Скоба | |
| 52 | 6***0 | Трубка от главного цилиндра к гибкому шлангу в сборе | |
| 53 | 7***7 | Втулка | |
| 54 | 2***9 | Болт М10-6gх32 ОСТ 37.001.123-96 | |
| 55 | 6***0 | Педаль сцепления в сборе | |
| 56 | 2***4 | Шайба упорная | |
| 57 | 2***0 | Ось педалей сцепления и тормоза | |
| 57 | 2***0 | Ось педалей сцепления и тормоза | |
| 87 | 6***0 | Шланг гибкий привода выключения сцепления в сборе |
