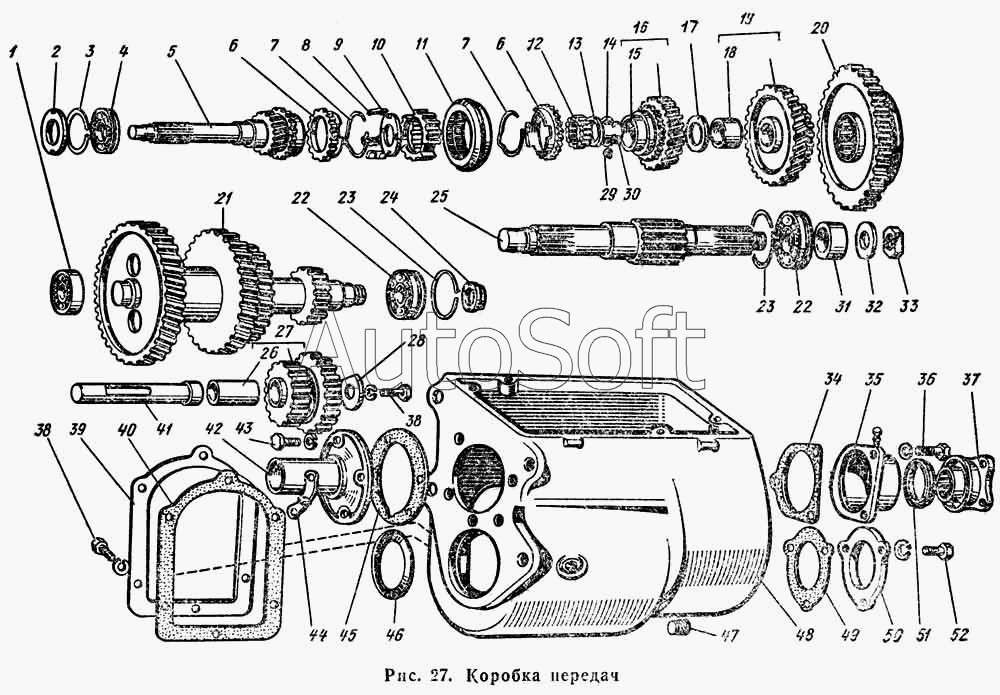

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Коробка передач
27
35
34
33
32
31
30
29
28
36
26
25
24
23
23
22
22
21
44
52
51
50
49
48
47
46
45
20
43
42
41
40
39
38
38
37
1
2
11
19
18
17
16
15
14
13
12
10
9
8
7
7
6
6
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 298429-П | 2***П | Сапун в сборе К1/8" | |
| 52-1701022-А | 5***А | Комплект первичного вала с блокирующим кольцом синхронизатора | |
| 52-1701025-А | 5***А | Вал первичный в сборе | |
| 52-1701116-21 | 5***1 | Муфта скользящая переключения третьей и четвертой передачи со ступицей (комплект) | |
| 52-1701128 | 5***8 | Комплект шестерни третьей передачи с блокирующим кольцом синхронизатора | |
| 53А-1700013 | 5***3 | Муфта со ступицей и сухарями | |
| 53А-1701100-01 | 5***1 | Вал вторичный в сборе | |
| 66-02-1700008-13 | 6***3 | Коробка передач с коробкой отбора мощности в сборе | |
| 66-1700010-13 | 6***3 | Коробка передач в сборе | |
| 66-1700010-15 | 6***5 | Коробка передач в сборе (для запасных частей) | |
| 66-1701200 | 6***0 | Крышка заднего подшипника вторичного вала коробки передач в сборе | |
| ВК-52-1700101 | В***1 | Шестерни коробки передач | |
| ВК-52-1700102 | В***2 | Комплект первичного вала коробки передач | |
| 1 | 6***М | Подшипник передний блока шестерен промежуточного вала в сборе | |
| 2 | 5***4 | Гайка подшипника первичного вала | |
| 3 | 5***3 | Кольцо упорное | |
| 4 | 5***2 | Подшипник первичного вала 50209К1 | |
| 5 | 5***1 | Вал первичный | |
| 6 | 5***2 | Кольцо блокирующее третьей и четвертой передач синхронизатора | |
| 7 | 5***0 | Пружина синхронизатора коробки передач | |
| 8 | 5***1 | Сухарь синхронизатора | |
| 9 | 5***1 | Гайка стопорная вторичного вала | |
| 10 | 5***9 | Ступица скользящей муфты синхронизатора третьей и четвертой передач коробки передач | |
| 11 | 5***0 | Муфта скользящая переключения третьей и четвертой передач | |
| 12 | 5***Б | Ролик переднего подшипника вторичного вала | |
| 13 | 5***8 | Шайба упорная | |
| 14 | 5***9 | Кольцо стопорное | |
| 15 | 5***7 | Втулка шестерни третьей передачи | |
| 16 | 5***1 | Шестерни третьей передачи вторичного вала в сборе | |
| 17 | 5***4 | Шайба шестерни второй передачи вторичного вала упорная | |
| 18 | 5***9 | Втулка шестерни второй передачи | |
| 19 | 5***1 | Шестерня второй передачи вторичного вала в сборе | |
| 20 | 5***1 | Шестерня скользящая первой передачи и заднего хода | |
| 21 | 5***0 | Блок шестерен промежуточного вала коробки передач в сборе | |
| 22 | 5***2 | Подшипник 50307К2 | |
| 22 | 5***2 | Подшипник 50307К2 | |
| 23 | 2***4 | Кольцо стопорное подшипника | |
| 23 | 2***4 | Кольцо стопорное подшипника | |
| 24 | 5***9 | Гайка стопорная | |
| 25 | 5***2 | Вал вторичный | |
| 26 | 5***0 | Втулка блока шестерен заднего хода | |
| 27 | 5***1 | Блок шестерен заднего хода в сборе | |
| 28 | 5***2 | Пластина оси блока шестерен заднего хода коробки передач упорная | |
| 29 | 5***0 | Стопор втулки шестерни третьей передачи | |
| 30 | 5***5 | Втулка распорная шестерни третьей передачи | |
| 31 | 6***6 | Кольцо распорное подшипника вторичного вала | |
| 32 | 5***2 | Шайба фланца | |
| 33 | 5***7 | Гайка М22х1,5 | |
| 34 | 6***3 | Прокладка крышки заднего подшипника вторичного вала | |
| 35 | 6***5 | Крышка заднего подшипника вторичного вала коробки передач | |
| 36 | 2***8 | Болт М10х25 | |
| 37 | 6***8 | Фланец вторичного вала коробки передач в сборе | |
| 38 | 2***8 | Болт М10-6gх20 | |
| 38 | 2***8 | Болт М10х20 крепления крышки люка | |
| 39 | 5***0 | Крышка люка отбора мощности коробки передач | |
| 40 | 5***1 | Прокладка крышки люка отбора мощности коробки передач | |
| 41 | 5***0 | Ось блока шестерен заднего хода | |
| 42 | 5***0 | Крышка подшипника первичного вала коробки передач | |
| 43 | 2***8 | Болт М8-6gх22 | |
| 44 | 5***А | Скоба оттяжной пружины муфты подшипника выключения сцепления | |
| 45 | 5***1 | Прокладка крышки подшипника первичного вала | |
| 46 | 5***А | Заглушка переднего подшипника блока шестерен промежуточного вала | |
| 47 | А***7 | Пробка КГ1/2" | |
| 48 | 6***А | Картер коробки передач | |
| 49 | 5***5 | Прокладка крышки заднего подшипника промежуточного вала коробки передач | |
| 50 | 5***0 | Крышка заднего подшипника блока шестерен промежуточного вала | |
| 51 | 5***А | Манжета в сборе | |
| 52 | 2***8 | Болт М10х25 |
