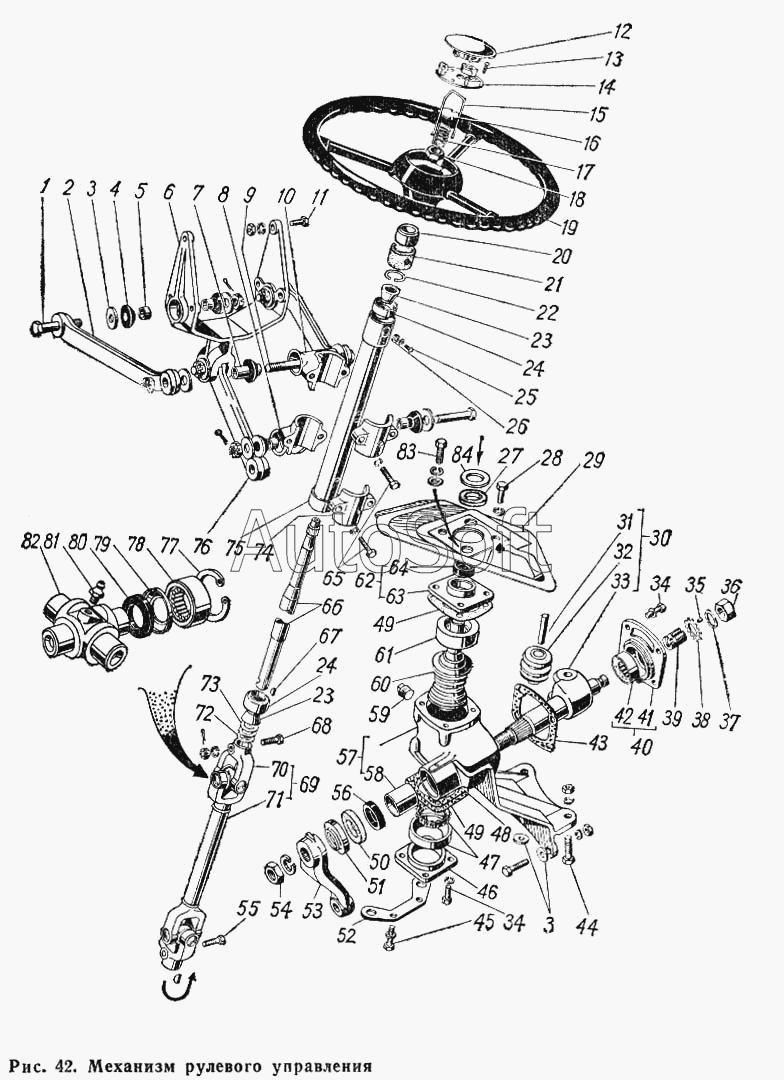

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Механизм рулевого управления
1
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
66
67
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250512-П8 | 2***8 | Гайка М10-6Н | |
| 250514-П29 | 2***9 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 251662-П29 | 2***9 | Гайка М8-4Н5Н | |
| 252003-П8 | 2***8 | Шайба 5 | |
| 252045-П4 | 2***4 | Шайба 12 | |
| 252045-П4 | 2***4 | Шайба 12 | |
| 252135-П29 | 2***9 | Шайба 8Т | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П8 | 2***8 | Шайба | |
| 252137-П29 | 2***9 | Шайба 12 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252163-П2 | 2***2 | Шайба 24Л ОСТ 37.001.115-75 | |
| 258039-П | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 258039-П | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 258039-П | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 258623-П | 2***П | Штифт 5х8 | |
| 292816-П8 | 2***8 | Гайка М12х1,25 | |
| 292816-П8 | 2***8 | Гайка М12х1,25 | |
| 293307-П8 | 2***8 | Шайба 10 | |
| 66-3400014-01 | 6***1 | Рулевое управление без колонки, рулевого колеса и сошки в сборе | |
| 66-3400018-А | 6***А | Колонка в сборе | |
| 66-3403020 | 6***0 | Кронштейн крепления рулевого управления с рычагами в сборе | |
| 66-3403050 | 6***0 | Рычаг крепления рулевого управления верхний правый | |
| 1 | 2***8 | Болт М12х1,25х60 кронштейна рулевого управления | |
| 1 | 2***8 | Болт М12х1,25х60 кронштейна рулевого управления | |
| 2 | 6***1 | Рычаг крепления рулевого управления верхний левый | |
| 3 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 3 | 2***4 | Шайба 12 | |
| 4 | 6***6 | Втулка коническая верхнего хомута | |
| 4 | 6***6 | Втулка коническая верхнего хомута | |
| 5 | 6***8 | Втулка распорная кронштейна | |
| 6 | 6***4 | Кронштейн крепления рулевого управления | |
| 7 | 6***2 | Втулка распорная верхнего хомута | |
| 8 | 6***4 | Хомут крепления рулевого управления нижний | |
| 9 | 2***8 | Болт М12х1,25х140 верхнего хомута | |
| 10 | 6***8 | Хомут крепления рулевого управления верхний | |
| 11 | 2***8 | Болт М10х25 | |
| 12 | 6***0 | Кнопка звукового сигнала | |
| 13 | 2***9 | Винт 4х15 крепления пластины к рулевому колесу | |
| 14 | 6***5 | Пластина с держателями кнопки звукового сигнала в сборе | |
| 15 | 6***7 | Вилка контактная кнопки звукового сигнала | |
| 16 | 6***5 | Пластина кнопки звукового сигнала | |
| 17 | 6***6 | Пружина | |
| 18 | 2***8 | Гайка М16х1,5 | |
| 19 | 6***2 | Колесо рулевого управления в сборе | |
| 20 | 6***4 | Кольцо контактное звукового сигнала | |
| 21 | 6***3 | Втулка изоляционная контактного кольца кнопки сигнала | |
| 22 | 1***9 | Кольцо стопорное подшипника колонки | |
| 23 | 2***8 | Кольцо разжимное | |
| 24 | 6***5 | Подшипник (12-3401120) ГОСТ 520-89 | |
| 25 | 2***8 | Винт М5х12 | |
| 26 | 4***6 | Шайба изоляционная винта крепления провода | |
| 27 | 1***4 | Шайба войлочная | |
| 28 | 2***8 | Болт М10х28 крепления верхней крышки к картеру рулевого управления | |
| 29 | 6***8 | Подкладка панели пола в сборе | |
| 30 | 5***0 | Вал сошки с роликом в сборе | |
| 31 | 5***3 | Ось ролика | |
| 32 | 7***Х | Подшипник ГОСТ 520-89 | |
| 33 | 5***4 | Вал сошки рулевого управления в сборе | |
| 34 | 2***8 | Болт М10-4hх20 | |
| 34 | 2***8 | Болт М10-4hх20 | |
| 35 | 2***П | Штифт 5х8 | |
| 36 | 5***7 | Гайка | |
| 37 | 5***1 | Прокладка стопорной шайбы | |
| 38 | 5***2 | Шайба стопорная | |
| 39 | 5***0 | Винт регулировочный | |
| 40 | 5***0 | Крышка боковая в сборе | |
| 41 | 5***3 | Крышка картера боковая | |
| 42 | 9***К | Подшипник в сборе | |
| 43 | 5***4 | Прокладка боковой крышки картера рулевого управления | |
| 44 | 2***9 | Болт М12-6gх40 ОСТ 37.001.123-96 | |
| 45 | 2***8 | Болт М10х25 крепления нижней крышки к картеру рулевого управления | |
| 46 | 6***Б | Крышка картера рулевого управления нижняя | |
| 47 | 9***К | Подшипник с сепаратором и верхним кольцом в сборе | |
| 48 | 5***5 | Прокладка толщиной 0,17 мм | |
| 49 | 5***6 | Прокладка верхней крышки | |
| 49 | 5***6 | Прокладка верхней крышки | |
| 50 | 6***4 | Шайба | |
| 51 | 6***5 | Кольцо | |
| 52 | 6***5 | Кронштейн крепления гибкого шланга к картеру руля | |
| 53 | 6***0 | Сошка рулевого управления | |
| 54 | 2***8 | Гайка М24х1,5 | |
| 55 | 2***9 | Болт М8-6gх38 | |
| 56 | 5***2 | Манжета в сборе | |
| 57 | 6***1 | Картер рулевого управления в сборе | |
| 58 | 5***6 | Втулка вала сошки рулевого управления | |
| 59 | 2***П | Пробка КГ 1/4" | |
| 60 | 6***5 | Вал рулевого управления с червяком в сборе | |
| 61 | 9***К | Подшипник с сепаратором и нижним кольцом в сборе | |
| 62 | 6***9 | Крышка картера рулевого управления верхняя с сальником в сборе | |
| 63 | 6***Б | Крышка картера рулевого управления верхняя | |
| 64 | 6***5 | Манжета в сборе | |
| 65 | 2***9 | Болт М10-6gх35 ОСТ 37.001.123-96 | |
| 65 | 2***8 | Болт М10-6gх35 | |
| 66 | 6***А | Вал рулевого управления верхняя часть | |
| 67 | 2***П | Шпонка сегментная 5х8 | |
| 67 | 2***П | Шпонка сегментная 5х8 | |
| 68 | 2***9 | Болт М8-6gх35 ОСТ 37.001.122-96 | |
| 69 | 6***2 | Вал рулевого управления в сборе, средняя часть | |
| 70 | 6***8 | Вилка вала рулевого управления нижняя | |
| 71 | 6***4 | Вал рулевого управления в сборе, средняя часть | |
| 72 | 6***0 | Шайба толстая | |
| 73 | 6***1 | Шайба тонкая | |
| 74 | 6***1 | Крышка верхнего хомута | |
| 75 | 6***0 | Труба колонки рулевого управления в сборе | |
| 76 | 6***2 | Рычаг крепления рулевого управления нижний | |
| 77 | 0***4 | Кольцо стопорное подшипника | |
| 78 | 9***7 | Подшипник ТУ 37.006.065-74 | |
| 79 | 0***6 | Обойма сальника | |
| 80 | 0***7 | Сальник крестовины вала | |
| 81 | 2***8 | Пресс-масленка М6х1 коническая | |
| 82 | 0***5 | Крестовина кардана | |
| 83 | 2***8 | Болт М10-4hх32 | |
| 84 | 1***5 | Чашка войлочной шайбы |
