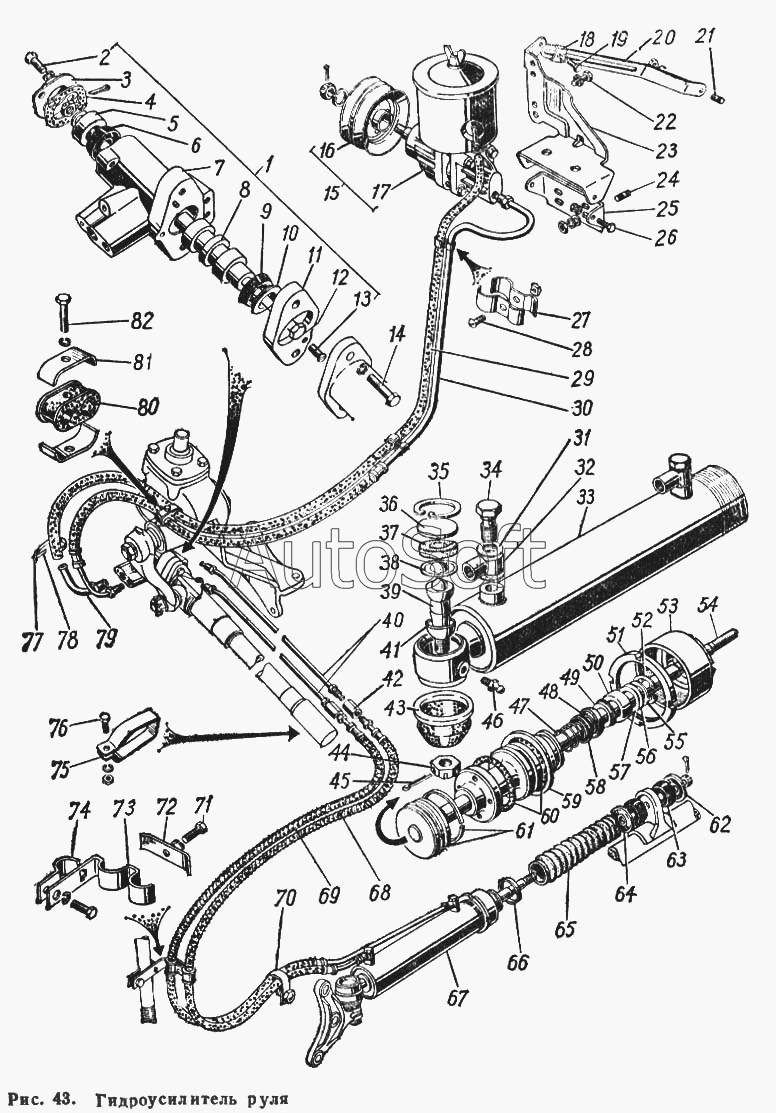

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Гидроусилитель руля
50
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250503-П29 | 2***9 | Гайка М8х1-4Н5Н | |
| 250511-П29 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 250608-П8 | 2***8 | Гайка М6 | |
| 250613-П29 | 2***9 | Гайка 10х1-6Н | |
| 250975-П8 | 2***8 | Гайка М8х1-6Н | |
| 251086-П8 | 2***8 | Гайка М5-6Н | |
| 252135-П29 | 2***9 | Шайба 8Т | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252157-П2 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 252157-П8 | 2***8 | Шайба 12 пружинная | |
| 258013-П29 | 2***9 | Шплинт 2х16 ОСТ 37.001.171-93 | |
| 258039-П29 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 292816-П8 | 2***8 | Гайка М12х1,25 | |
| 293254-П18 | 2***8 | Шайба 8 | |
| 293312-П29 | 2***9 | Шайба 10 | |
| 297575-П8 | 2***8 | Шплинт хомутика | |
| 66-3405220 | 6***0 | Шайба штока цилиндра гидроусилителя руля | |
| 66-3407281 | 6***1 | Пружина перепускного клапана | |
| 1 | 6***4 | Клапан управления гидроусилителя руля в сборе | |
| 2 | 2***8 | Болт М8х14 | |
| 3 | 6***4 | Крышка корпуса клапана управления | |
| 4 | 6***6 | Прокладка | |
| 5 | 6***2 | Втулка опорная | |
| 6 | 6***4 | Сальник золотника наружный | |
| 7 | 6***4 | Корпус клапана управления гидроусилителя руля в сборе | |
| 8 | 6***8 | Золотник клапана управления | |
| 9 | 6***0 | Сальник золотника внутренний | |
| 10 | 6***8 | Шайба опорная сальника золотника клапана управления гидроусилителя руля | |
| 11 | 6***0 | Переходник корпуса клапана | |
| 12 | 4***7 | Болт соединительный золотника | |
| 13 | 2***П | Винт М4х18 крепления переходника | |
| 14 | 2***8 | Болт М12х35 | |
| 15 | 6***0 | Насос гидроусилителя руля со шкивом в сборе | |
| 16 | 6***Б | Шкив насоса гидроусилителя руля в сборе | |
| 17 | 6***1 | Насос гидроусилителя руля в сборе | |
| 18 | 7***3 | Скоба прижимная | |
| 19 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 20 | 6***0 | Планка установочная масляного насоса гидроусилителя руля | |
| 21 | 2***2 | Шпилька М6х1-4hх16 | |
| 22 | 2***9 | Болт М12-6gх30 ОСТ 37.001.123-96 | |
| 23 | 6***0 | Кронштейн крепления насоса гидроусилителя руля верхний | |
| 24 | 2***9 | Шпилька М10х1-4hх22 | |
| 25 | 6***8 | Кронштейн крепления насоса гидроусилителя нижний | |
| 26 | 2***9 | Болт М8х1х30 крепления верхнего кронштейна | |
| 27 | 6***Б | Скоба крепления шлангов гидроусилителя руля | |
| 28 | 2***8 | Винт М5-6gх12 | |
| 29 | 6***0 | Шланг сливной гидроусилителя руля | |
| 30 | 6***1 | Шланг нагнетательный гидроусилителя руля в сборе | |
| 31 | 5***3 | Прокладка | |
| 32 | 6***5 | Муфта соединительная цилиндра гидроусилителя руля | |
| 33 | 6***2 | Цилиндр гидроусилителя руля с наконечником в сборе | |
| 34 | 2***2 | Болт соединительной муфты колесного цилиндра переднего тормоза | |
| 35 | 5***1 | Кольцо стопорное заглушки наконечника | |
| 36 | 5***2 | Крышка наконечника рулевой тяги | |
| 37 | 5***1 | Буфер опорной пяты | |
| 38 | 5***0 | Пята опорная пальца | |
| 39 | 5***А | Палец наконечника поперечной рулевой тяги | |
| 40 | 6***0 | Трубка | |
| 41 | 5***6 | Сухарь пальца | |
| 42 | 2***8 | Муфта соединительная для трубки | |
| 43 | 5***2 | Уплотнитель наконечника рулевой тяги с обоймой в сборе | |
| 44 | 2***8 | Гайка М16х1,5 | |
| 45 | 2***8 | Шплинт 3,6х32 | |
| 46 | 2***8 | Пресс-масленка К 1/8" | |
| 47 | 6***8 | Пружина распорной чашки | |
| 48 | 6***5 | Манжета головки цилиндра | |
| 49 | 6***7 | Втулка головки цилиндра | |
| 50 | 1***9 | Сальник головки цилиндра в сборе | |
| 51 | 6***Б | Контргайка крепления головки цилиндра | |
| 52 | 1***0 | Кольцо стопорное | |
| 53 | 6***Б | Гайка крепления головки цилиндра | |
| 54 | 6***Б | Поршень цилиндра гидроусилителя руля со штоком в сборе | |
| 55 | 1***5 | Шайба головки цилиндра толщиной 1,5 мм | |
| 56 | 1***6 | Шайба головки цилиндра толщиной 1 мы | |
| 57 | 1***7 | Шайба регулировочная толщиной 0,1 мм | |
| 58 | 6***6 | Чашка распорная манжеты | |
| 59 | 6***Б | Головка цилиндра гидроусилителя руля | |
| 60 | 6***Б | Кольцо уплотнительное головки цилиндра | |
| 61 | 6***Б | Кольцо уплотнительное поршня цилиндра гидроусилителя руля | |
| 62 | 6***0 | Шайба крепления штока цилиндра гидроусилителя руля | |
| 63 | 6***8 | Подушка крепления штока цилиндра гидроусилителя руля к кронштейну | |
| 64 | 6***1 | Шайба крепления штока цилиндра гидроусилителя руля | |
| 65 | 6***2 | Уплотнитель цилиндра гидроусилитсля руля | |
| 66 | 6***7 | Кольцо стяжное защитного колпака главного цилиндра тормоза | |
| 67 | 6***1 | Силовой цилиндр гидроусилителя руля в сборе | |
| 68 | 6***0 | Шланг | |
| 69 | 6***0 | Шланг гидроусилителя руля к силовому цилиндру в сборе | |
| 70 | 6***7 | Хомут | |
| 71 | 2***8 | Болт М8х1х16 | |
| 72 | 6***4 | Пластина крепления шлангов | |
| 73 | 6***2 | Кронштейн крепления шлангов к стремянке | |
| 74 | 6***3 | Скоба кронштейна крепления шлангов к стремянке | |
| 75 | 6***6 | Хомут | |
| 76 | 2***8 | Болт М6-6gх12 | |
| 77 | 2***8 | Пряжка хомута | |
| 78 | 2***9 | Лента 10х180 | |
| 79 | 6***4 | Трубка сливного шланга гидроусилителя руля в сборе | |
| 80 | 6***Б | Муфта | |
| 81 | 6***Б | Скоба крепления шлангов | |
| 82 | 2***8 | Болт М6х35 |
