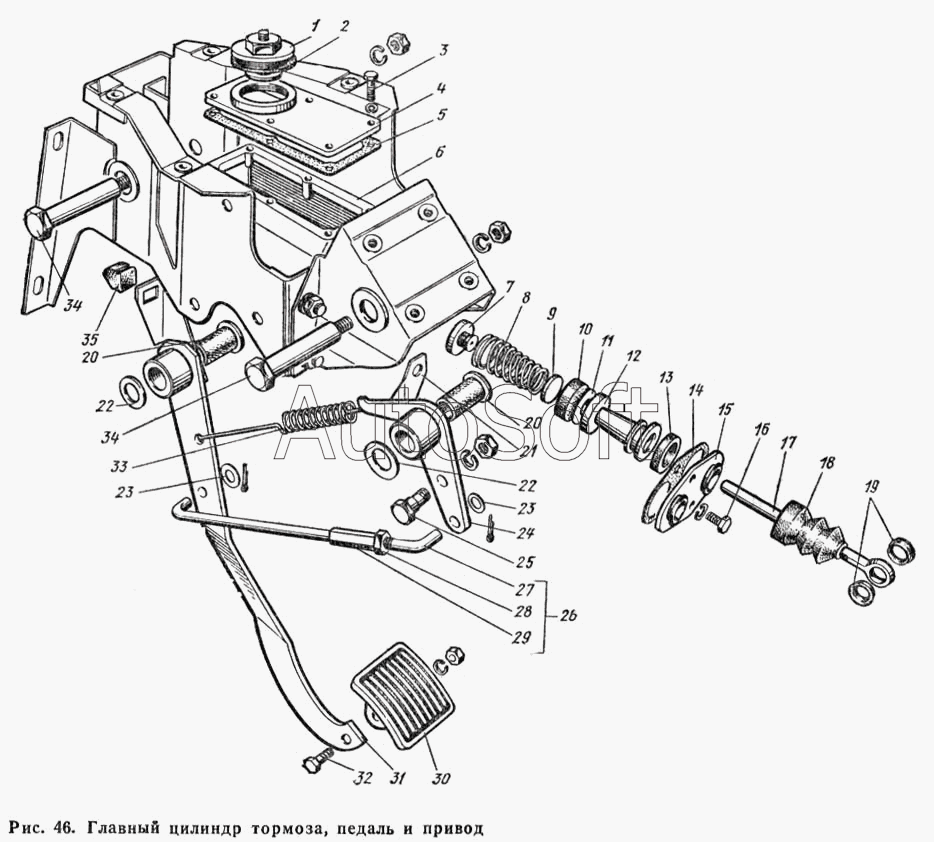

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Главный цилиндр тормоза педаль и привод
26
15
16
17
18
19
20
20
21
22
22
23
23
24
25
14
27
28
29
30
31
32
33
34
34
35
3
1
2
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21А-3505010 | 2***0 | Главный цилиндр тормоза и выключения сцепления в сборе | |
| 250511-П8 | 2***8 | Гайка М8х1 | |
| 250613-П29 | 2***9 | Гайка 10х1-6Н | |
| 252134-П29 | 2***9 | Шайба 6 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 258039-П29 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| БК-21-3500105 | Б***5 | Детали для главного цилиндра (комплект для запасных частей) | |
| 1 | 2***А | Пробка наливная главного цилиндра тормоза в сборе | |
| 2 | 5***8 | Прокладка наливной пробки | |
| 3 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 4 | 5***6 | Крышка картера главного цилиндра тормоза | |
| 5 | 5***7 | Прокладка крышки картера главного цилиндра тормоза | |
| 6 | 2***5 | Картер главного цилиндра тормоза и выключения сцепления | |
| 7 | 5***0 | Клапан главного цилиндра тормоза в сборе | |
| 8 | 5***1 | Пружина возвратная поршня главного цилиндра тормоза | |
| 9 | 5***2 | Держатель возвратной пружины поршня главного цилиндра тормоза | |
| 10 | 5***5 | Манжета | |
| 11 | 2***П | Шайба 22 поршня | |
| 12 | 2***9 | Поршень главного цилиндра тормоза | |
| 13 | 1***1 | Манжета уплотнительная | |
| 14 | 2***9 | Прокладка упорной крышки | |
| 15 | 2***А | Крышка упорная поршней главного цилиндра | |
| 16 | 2***2 | Болт М8х22 крепления упорной крышки | |
| 17 | 2***0 | Толкатель поршня главного цилиндра тормоза | |
| 18 | 2***5 | Колпак защитный главного цилиндра | |
| 19 | 2***9 | Втулка оси толкателя | |
| 20 | 2***8 | Втулка оси рычагов | |
| 21 | 6***4 | Скоба оттяжной пружины | |
| 22 | 2***4 | Шайба упорная | |
| 23 | 2***2 | Шайба 10 | |
| 24 | 6***6 | Рычаг привода выключения сцепления со ступицей в сборе | |
| 25 | 2***8 | Ось толкателя педали | |
| 26 | 6***0 | Тяга привода выключения сцепления и тормоза в сборе | |
| 27 | 6***4 | Стержень тяги привода выключения сцепления и тормоза | |
| 28 | 2***9 | Гайка 10х1-6Н | |
| 29 | 6***1 | Тяга с наконечником в сборе | |
| 30 | 2***8 | Площадка педалей обрезиненная | |
| 31 | 6***0 | Педаль тормоза в сборе | |
| 32 | 2***9 | Болт М8х1х22 крепления площадки к педали | |
| 33 | 6***8 | Пружина оттяжная педали | |
| 34 | 2***0 | Ось педалей сцепления и тормоза | |
| 34 | 2***0 | Ось педалей сцепления и тормоза | |
| 35 | 2***8 | Буфер |
