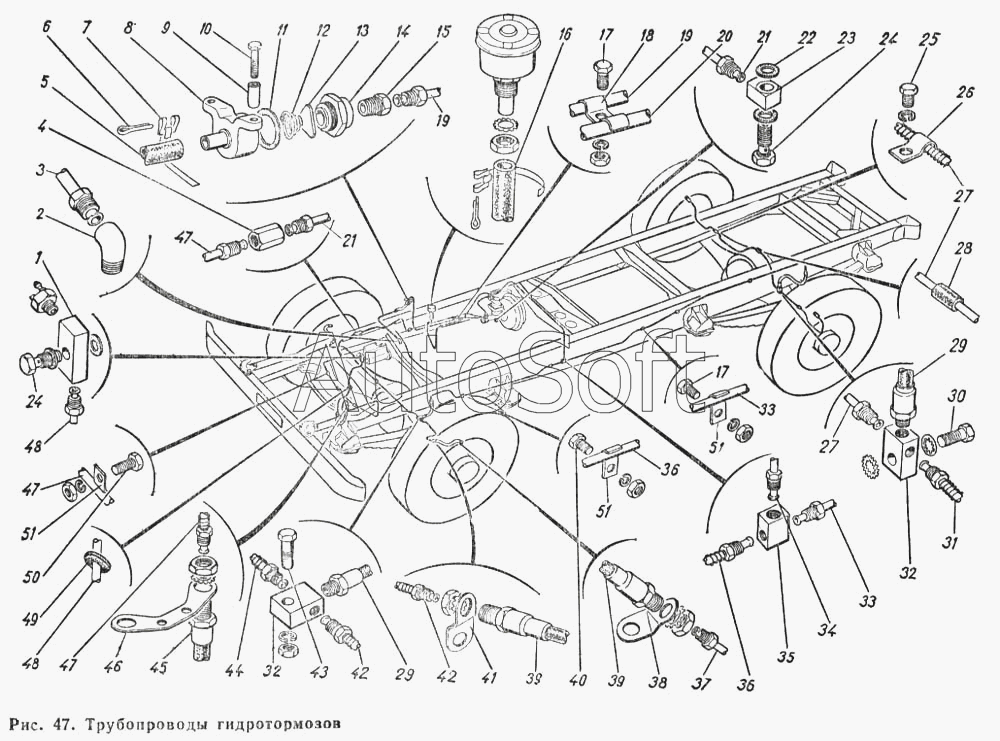

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Трубопроводы тормозов
24
24
32
31
30
29
29
29
28
28
27
27
26
25
32
23
23
22
21
21
20
19
19
18
17
17
17
42
42
51
51
51
50
49
48
48
47
47
47
46
45
44
43
16
41
40
39
39
38
37
36
36
35
34
33
33
7
15
15
14
13
12
11
10
9
8
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250508-П29 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 250510-П29 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250510-П29 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250512-П29 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 250636-П29 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 250636-П29 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 250636-П29 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 250636-П8 | 2***8 | Гайка М16х1,5 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252176-П29 | 2***9 | Шайба 10,2 | |
| 252239-П29 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 252239-П29 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 252239-П29 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 293319-П29 | 2***9 | Шайба 10 | |
| 297582-П29 | 2***9 | Лента 10х180 | |
| 53-3552010 | 5***0 | Клапан запорный в сборе | |
| 66-3506054 | 6***4 | Кронштейн крепления гибкого шланга к картеру переднего моста правый | |
| 66-3506090 | 6***0 | Трубка от гибкого шланга к правому переднему тормозу в сборе | |
| 66-3506095 | 6***5 | Кронштейн крепления гибкого шланга переднего моста правый | |
| 1 | 6***0 | Муфта соединительная главного цилиндра тормоза | |
| 2 | 6***2 | Штуцер забора вакуума | |
| 3 | 6***1 | Трубка от тройника к запорному клапану в сборе | |
| 4 | 4***4 | Муфта | |
| 5 | 5***0 | Шланг соединительный трубки от двигателя к запорному клапану | |
| 6 | 2***9 | Шплинт 5,6х22 | |
| 7 | 2***9 | Пряжка | |
| 8 | 5***2 | Корпус запорного клапана | |
| 9 | 6***2 | Втулка крепления запорного клапана | |
| 10 | 2***9 | Болт М6-6gх40 ОСТ 37.001.123-96 | |
| 11 | 5***0 | Прокладка крышки запорного клапана | |
| 12 | 5***6 | Пружина запорного клапана | |
| 13 | 5***А | Клапан в сборе | |
| 14 | 5***8 | Крышка корпуса запорного клапана | |
| 15 | 2***9 | Штуцер К3/8" | |
| 15 | 2***9 | Штуцер К3/8" | |
| 16 | 6***Е | Шланг соединительный от трубки к гидровакуумному усилителю | |
| 17 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 17 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 18 | 5***5 | Скоба | |
| 19 | 6***6 | Трубка от запорного клапана к гидровакуумному усилителю тормозов в сборе | |
| 20 | 6***Б | Трубка от воздушного фильтра к гидровакуумному усилителю | |
| 21 | 6***5 | Трубка от соединительной муфты к гидровакуумному усилителю в сборе | |
| 22 | 5***3 | Прокладка | |
| 23 | 5***А | Муфта соединительная | |
| 23 | 5***А | Муфта соединительная | |
| 24 | 5***2 | Болт перепускной соединительной муфты | |
| 25 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 | |
| 26 | 2***9 | Скоба | |
| 27 | 6***0 | Трубка от тройника к правому заднему тормозу в сборе | |
| 28 | 2***6 | Втулка | |
| 28 | 2***6 | Втулка | |
| 29 | 5***5 | Шланг гибкий | |
| 29 | 5***5 | Шланг гибкий | |
| 30 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 31 | 6***5 | Трубка от тройника к левому заднему тормозу в сборе | |
| 32 | 5***3 | Тройник | |
| 32 | 5***3 | Тройник | |
| 33 | 6***5 | Трубка от центрального тройника к задним тормозам в сборе | |
| 34 | 6***0 | Трубка от цилиндра гидровакуумного усилителя тормоза к центральному тройнику в сборе | |
| 35 | 5***8 | Тройник | |
| 36 | 6***5 | Трубка от центрального тройника к передним тормозам в сборе | |
| 37 | 6***1 | Трубка от гибкого шланга к левому переднему тормозу в сборе | |
| 38 | 6***6 | Кронштейн крепления гибкого шланга переднего моста левый | |
| 39 | 6***5 | Шланг гибкий передних тормозов в сборе | |
| 40 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 41 | 6***5 | Кронштейн крепления гибкого шланга к картеру переднего моста левый | |
| 42 | 6***0 | Трубка от тройника к левому переднему тормозу в сборе | |
| 43 | 2***9 | Болт М10-6gх30 ОСТ 37.001.123-96 | |
| 44 | 6***3 | Трубка от тройника к правому переднему тормозу в сборе | |
| 45 | 6***0 | Гибкий шланг трубопровода гидротормозов от кабины к раме в сборе | |
| 46 | 6***5 | Кронштейн крепления гибкого шланга к картеру руля | |
| 47 | 6***1 | Трубка от кронштейна крепления гибких шлангов к соединительной муфте в сборе | |
| 48 | 6***А | Трубка от главного цилиндра к соединительной муфте в сборе | |
| 49 | 7***7 | Втулка | |
| 50 | 2***8 | Болт М6-6gх16 | |
| 51 | 5***4 | Скоба |
