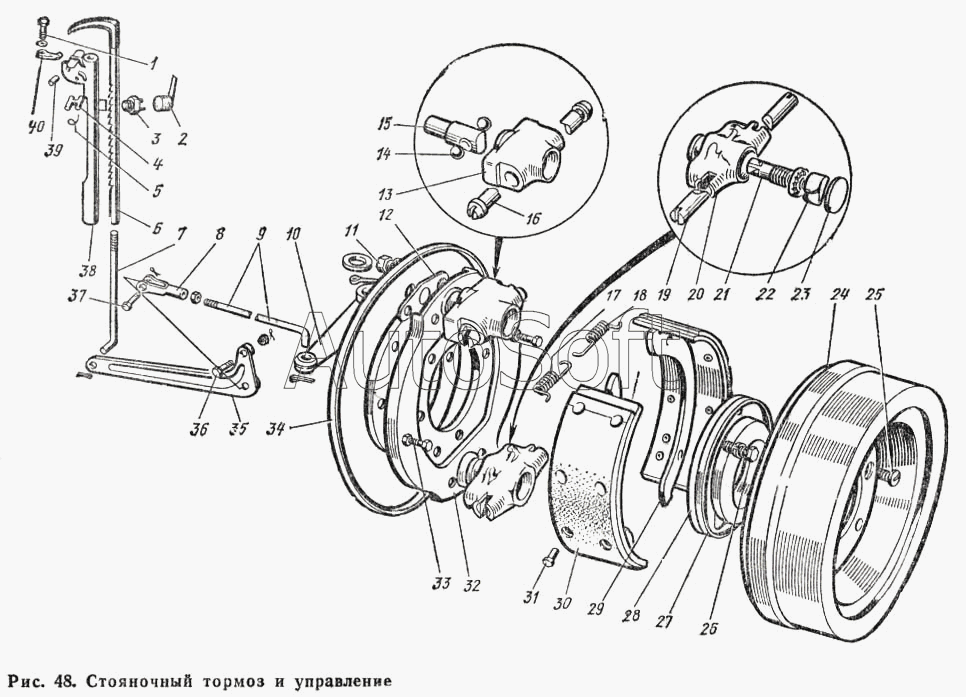

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Стояночный тормоз и управление
27
14
15
16
17
18
19
20
21
22
23
24
25
26
13
28
29
30
31
32
33
34
35
36
37
38
39
40
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250610-П8 | 2***8 | Гайка М8х1,25 | |
| 250612-П29 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 250976-П8 | 2***8 | Гайка М10х1 | |
| 252016-П2 | 2***2 | Шайба 14,5 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258039-П | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 258053-П | 2***П | Шплинт 4х25 | |
| 296955-П16 | 2***6 | Заглушка 25 | |
| 66-01-3507018 | 6***8 | Колодка тормоза в сборе | |
| 66-01-3508014 | 6***4 | Стержень привода тормоза с кожухом в сборе | |
| 66-3507010 | 6***0 | Тормоз стояночный в сборе | |
| 66-3507012 | 6***2 | Щит стояночного тормоза | |
| 1 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 2 | 2***3 | Чехол защитный | |
| 3 | 2***5 | Выключатель звуковой сигнализации стояночного тормоза ВК403-Т | |
| 4 | 2***0 | Собачка | |
| 5 | 2***6 | Пружина собачки | |
| 6 | 6***5 | Стержень привода тормоза в сборе | |
| 7 | 6***3 | Тяга стержня | |
| 8 | 6***5 | Вилка регулировочная тяги привода стояночного тормоза | |
| 9 | 6***3 | Тяга привода тормоза | |
| 10 | 6***А | Рычаг привода стояночного тормоза | |
| 11 | 2***8 | Болт М10-6gх22 | |
| 12 | 5***3 | Ограничитель хода корпуса шариков разжимного механизма центрального тормоза | |
| 13 | 5***0 | Корпус разжимного механизма | |
| 14 | Б***П | Шарик клапана (353087-S) | |
| 15 | 5***2 | Корпус шариков разжимного механизма центрального тормоза | |
| 16 | 5***4 | Толкатель разжимного механизма центрального тормоза | |
| 17 | 5***Б | Пружина первичной колодки центрального тормоза стяжная | |
| 18 | 5***9 | Пружина стяжная вторичной колодки | |
| 19 | 5***3 | Опора колодок центрального тормоза | |
| 20 | 5***0 | Корпус регулировочного механизма центрального тормоза | |
| 21 | 1***8 | Винт регулировочный в сборе | |
| 22 | 1***1 | Сухарь разжимной колодок центрального тормоза | |
| 23 | 2***6 | Заглушка 31 | |
| 24 | 5***2 | Барабан стояночного тормоза | |
| 25 | 2***8 | Винт М8-6gх16 | |
| 26 | 2***8 | Болт М10х25 | |
| 27 | 5***2 | Маслоотражатель стояночного тормоза | |
| 28 | 5***3 | Прокладка маслоотражателя центрального тормоза | |
| 29 | 6***4 | Колодка тормоза с фрикционной накладкой в сборе | |
| 30 | 6***0 | Накладка фрикционная колодки | |
| 31 | 2***П | Заклепка 4,75х11 | |
| 32 | 6***1 | Щит стояночного тормоза в сборе | |
| 33 | 2***8 | Болт | |
| 34 | 6***5 | Отражатель щита тормоза | |
| 35 | 6***1 | Рычаг промежуточный привода тормоза в сборе | |
| 36 | 2***8 | Болт М10х1х30 крепления промежуточного рычага к кронштейну | |
| 37 | 2***9 | Палец 10х28 ОСТ 37.001.163-97 | |
| 38 | 6***7 | Кожух стержня привода тормоза в сборе | |
| 39 | 2***8 | Штифт 6х50 крепления кожуха | |
| 40 | 6***4 | Скоба кожуха |
