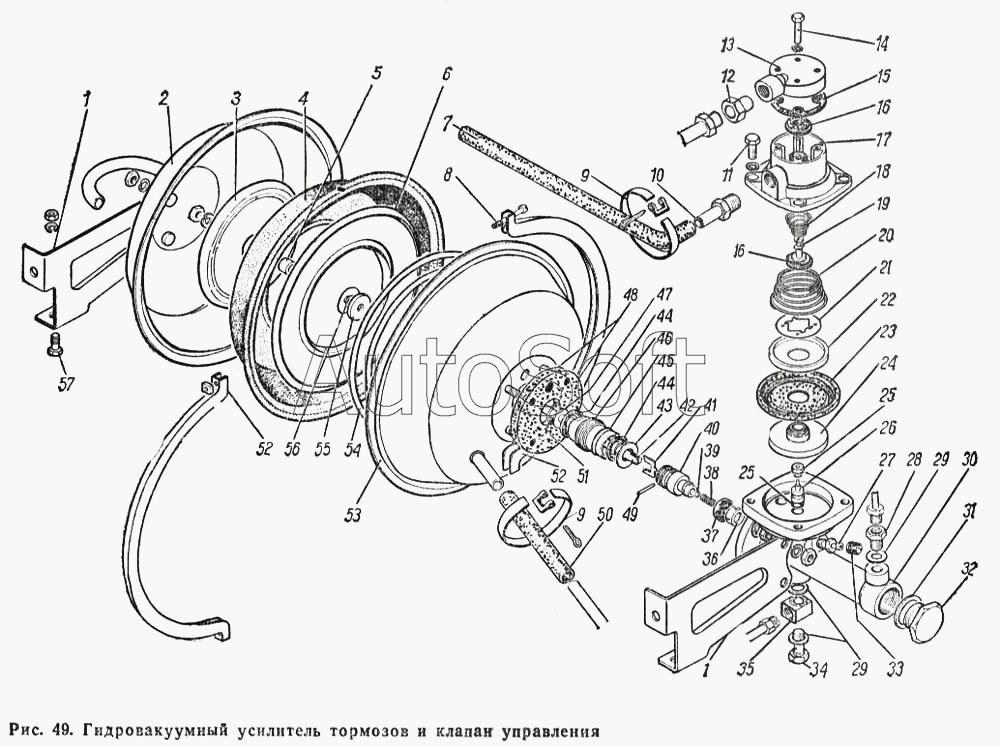

Каталог запасных частей к технике: ГАЗ-66 (Каталог 1983 г.) (1983). Гидровакуумный усилитель тормозов и клапан управления
28
37
36
35
34
33
32
31
30
29
29
38
27
26
25
25
24
23
22
21
20
19
48
57
56
55
54
53
52
52
51
50
49
18
47
46
45
44
44
43
42
41
40
39
9
17
16
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-3551011 | 2***1 | Клапан управления в сборе | |
| 250510-П29 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250510-П29 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 250512-П29 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 251086-П8 | 2***8 | Гайка М5-6Н | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252175-П29 | 2***9 | Шайба 8 | |
| 258002-П | 2***П | Шплинт 1,4х16 | |
| 297575-П29 | 2***9 | Шплинт 5,6х22 | |
| 297580-П29 | 2***9 | Пряжка | |
| 53-3550010-01 | 5***1 | Усилитель гидровакуумный в сборе | |
| 53-3550029-02 | 5***2 | Поршень цилиндра гидровакуумного усилителя тормозов | |
| 53-50-3550080-01 | 5***1 | Корпус камеры гидровакуумного усилителя тормозов в сборе передний | |
| 53-50-3550086-01 | 5***1 | Корпус камеры гидровакуумного усилителя тормозов в сборе задний | |
| 53А-3550116 | 5***6 | Цилиндр гидровакуумного усилителя со штоком и уплотнителем в сборе | |
| 53А-3550118 | 5***8 | Толкатель с поршнем в сборе | |
| ВК-53-3550110 | В***0 | Цилиндр гидровакуумного усилителя с пробкой и штуцером (комплект) | |
| ВК-53А-3551100 | В***0 | Клапан гидровакуумного усилителя тормозов | |
| ВК-66-3500110 | В***0 | Трубопровод от воздушного фильтра к гидровакуумному усилителю (для запасных частей) | |
| 1 | 5***2 | Кронштейн крепления гидровакуумного усилителя тормозов | |
| 2 | 5***7 | Корпус камеры гидровакуумного усилителя тормозов задний | |
| 3 | 5***2 | Шайба диафрагмы гидровакуумного усилителя тормозов | |
| 4 | 5***5 | Диафрагма гидровакуумного усилителя тормозов | |
| 5 | 5***6 | Втулка распорная тарелки гидровакуумного усилителя тормозов | |
| 6 | 5***1 | Тарелка диафрагмы | |
| 7 | 1***0 | Шланг гидровакуумного усилителя тормозов | |
| 8 | 2***9 | Винт М5-6gх45 | |
| 9 | 2***9 | Лента 10х180 | |
| 9 | 2***9 | Лента 10х180 | |
| 10 | 5***5 | Штуцер клапана управления | |
| 11 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 12 | 2***9 | Штуцер К3/8" | |
| 13 | 2***0 | Крышка корпуса клапана управления | |
| 14 | 2***9 | Болт М6-6gх20 ОСТ 37.001.123-96 | |
| 15 | 5***А | Прокладка крышки корпуса | |
| 16 | 5***2 | Клапан атмосферный в сборе | |
| 17 | 5***2 | Корпус клапана управления | |
| 18 | 5***2 | Пружина атмосферного клапана | |
| 19 | 5***1 | Клапан вакуумный со стержнем в сборе | |
| 20 | 5***5 | Пружина клапана управления | |
| 21 | 2***2 | Шайба 20 | |
| 22 | 5***6 | Шайба диафрагмы | |
| 23 | 2***5 | Диафрагма клапана управления | |
| 24 | 5***3 | Клапан управления гидровакуумным усилителем тормозов | |
| 25 | 5***8 | Манжета уплотнительная поршня | |
| 26 | 5***2 | Поршень клапана управления | |
| 27 | 5***8 | Клапан перепускной цилиндра | |
| 28 | 2***5 | Штуцер соединительный гидровакуумного усилителя тормозов | |
| 29 | 5***3 | Прокладка | |
| 29 | 5***3 | Прокладка | |
| 30 | 5***0 | Цилиндр гидровакуумного усилителя тормозов | |
| 31 | 5***4 | Прокладка пробки | |
| 32 | 5***5 | Пробка цилиндра гидровакуумного усилителя тормозов | |
| 33 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 34 | 5***2 | Болт перепускной соединительной муфты | |
| 35 | 5***А | Муфта соединительная | |
| 36 | 5***8 | Колпачок манжеты поршня | |
| 37 | 5***1 | Манжета (45331112) | |
| 38 | 5***6 | Пружина клапана поршня цилиндра | |
| 39 | Б***П | Шарик 1/4" клапана ГОСТ 3722-60 | |
| 40 | 5***А | Поршень цилиндра гидровакуумного усилителя тормозов | |
| 41 | 5***1 | Толкатель клапана поршня цилиндра гидровакуумного усилителя тормозов | |
| 42 | 5***А | Толкатель поршня цилиндра | |
| 43 | 5***8 | Шайба | |
| 44 | 2***3 | Манжета уплотнительная | |
| 45 | 5***6 | Кольцо уплотнительное | |
| 46 | 2***2 | Корпус уплотнителей цилиндра гидровакуумного усилителя тормоза | |
| 47 | 2***9 | Шайба 13,5 | |
| 48 | 5***4 | Прокладка цилиндра | |
| 49 | 2***П | Штифт 3С4х20 | |
| 50 | 6***Е | Шланг соединительный от трубки к гидровакуумному усилителю | |
| 51 | 2***2 | Кольцо стопорное | |
| 52 | 5***3 | Хомут камеры гидровакуумного усилителя тормозов | |
| 53 | 5***1 | Корпус камеры гидровакуумного усилителя тормозов передний | |
| 54 | 5***4 | Пружина диафрагмы | |
| 55 | 5***7 | Шайба толкателя поршня цилиндра гидровакуумного усилителя тормозов | |
| 56 | 5***8 | Кольцо уплотнительное гидровакуумного усилителя тормозов | |
| 57 | 2***9 | Болт М10-6gх22 ОСТ 37.001.123-96 |
