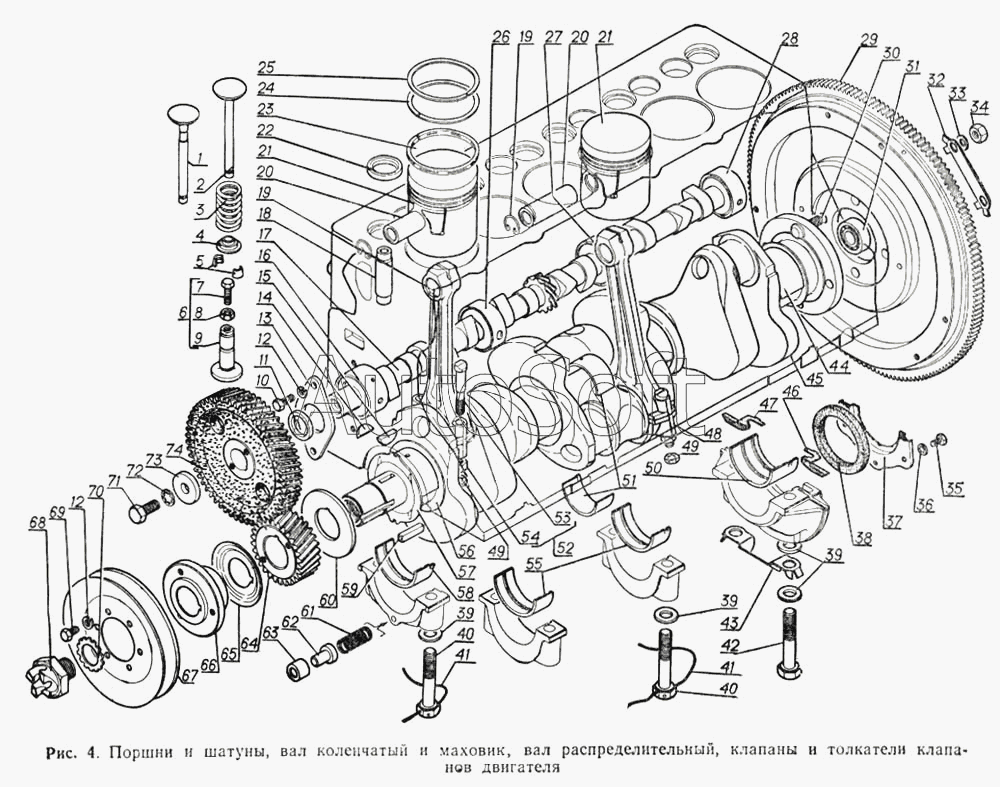

Каталог запасных частей к технике: ГАЗ-52-02. Поршни и шатуны, вал коленчатый и маховик, вал распределительный, клапаны и толкатели клапанов двигателя
43
53
52
51
50
49
49
48
47
46
45
44
54
42
41
41
40
40
39
39
39
38
37
36
35
34
64
74
73
72
71
70
69
68
67
66
65
33
63
62
61
60
59
58
57
56
55
2
12
11
10
9
8
7
6
5
4
3
12
1
22
32
31
30
29
28
27
26
25
24
23
21
21
20
20
19
19
18
17
16
15
14
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 40П-1006010 | 4***0 | Вал распределительный с шестерней в сборе | |
| 52-04-1005010-01 | 5***1 | Вал коленчатый, маховик и сцепление в сборе | |
| 52-1004010-А2 | 5***2 | Поршень и шатун в сборе первого, третьего и пятого цилиндров | |
| 52-1004011-А2 | 5***2 | Поршень и шатун в сборе второго, четвертого и шестого цилиндров | |
| ВК-52-1004014-А | В***А | Поршень диаметром 81,88 мм с пальцем и стопорными кольцами в сборе | |
| ВК-52-1004014-ЕР1 | В***1 | Поршень диаметром 82,50 мм с пальцем и стопорными кольцами в сборе | |
| ВК-52-1004014-ЛР1 | В***1 | Поршень диаметром 83,00 мм с пальцем и стопорными кольцами в сборе | |
| ВК-52-1004014-НР1 | В***1 | Поршень диаметром 83,50 мм с пальцем и стопорными кольцами в сборе | |
| ВК-52-1004014-ПР1 | В***1 | Поршень диаметром 84,00 мм с пальцем и стопорными кольцами в сборе | |
| 1 | 5***5 | Клапан выпускной | |
| 2 | 5***0 | Клапан впускной | |
| 3 | 7***А | Пружина клапана | |
| 4 | 1***1 | Тарелка пружины клапана | |
| 5 | 1***2 | Сухарь клапана | |
| 6 | 1***5 | Толкатель клапана диаметром 16 мм в сборе | |
| 7 | 1***2 | Болт регулировочный толкателя клапана | |
| 8 | 1***6 | Гайка регулировочного винта | |
| 9 | 1***2 | Толкатель клапана диаметром 16 мм | |
| 10 | 2***2 | Болт М8-6gх20 | |
| 11 | 1***5 | Кольцо распорное распределительного вала | |
| 12 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 12 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 13 | 1***5 | Кольцо распорное распределительного вала | |
| 14 | 2***П | Шпонка 5х22 | |
| 15 | 2***П | Шпонка сегментная 6х25 | |
| 16 | 2***1 | Втулка распределительного вала первая | |
| 17 | 4***5 | Вал распределительный | |
| 18 | 1***4 | Втулка направляющая клапана | |
| 19 | 1***Б | Кольцо поршневого пальца стопорное | |
| 20 | 1***А | Палец поршневой диаметром 22 мм | |
| 21 | 5***2 | Поршень | |
| 22 | 2***А | Седло выпускного клапана вставное | |
| 23 | 1***В | Кольцо маслосъемное | |
| 24 | 1***2 | Кольцо компрессионное нижнее | |
| 25 | 1***2 | Кольцо компрессионное верхнее | |
| 26 | 1***4 | Втулка распределительного вала вторая | |
| 27 | 1***6 | Втулка распределительного вала третья | |
| 28 | 2***А | Втулка распределительного вала четвертая | |
| 29 | 4***5 | Маховик в сборе | |
| 30 | 2***П | Болт М11х1-4h6hх33 | |
| 31 | 6***3 | Подшипник переднего конца ведущего вала коробки передач в сборе (М-7600) | |
| 32 | 5***5 | Пластина стопорная | |
| 33 | 5***6 | Шайба 11 | |
| 34 | 2***9 | Гайка СпМ11х1 | |
| 35 | 2***П | Болт М6-6gх12 | |
| 36 | 2***8 | Шайба 6 пружинная | |
| 37 | 2***0 | Держатель сальника заднего подшипника коленчатого вала | |
| 38 | 1***2 | Набивка сальника | |
| 39 | 2***8 | Шайба 15 | |
| 40 | 2***П | Болт М14х2х75 | |
| 41 | 2***П | Шплинт-проволока 1,6х275 | |
| 42 | 2***П | Болт М14х75 | |
| 43 | 1***1 | Пластина запорная болтов заднего подшипника | |
| 44 | 5***8 | Вкладыш заднего подшипника верхний | |
| 45 | 1***3 | Вал коленчатый | |
| 46 | 2***3 | Прокладка крышки заднего подшипника левая | |
| 47 | 2***2 | Прокладка крышки заднего подшипника правая | |
| 48 | 5***1 | Шатун в сборе второго, четвертого и шестого цилиндров | |
| 49 | 2***П | Гайка 9 стопорная | |
| 50 | 5***9 | Вкладыш заднего подшипника нижний | |
| 51 | 5***8 | Вкладыш шатуна | |
| 52 | 5***1 | Шатун в сборе первого, третьего и пятого цилиндров | |
| 53 | 1***Б | Болт шатуна | |
| 54 | 2***П | Гайка СпМ10х1 | |
| 55 | 5***4 | Вкладыш средних подшипников | |
| 56 | 1***6 | Шайба упорного подшипника задняя | |
| 57 | 1***6 | Шайба | |
| 58 | 5***0 | Вкладыш переднего подшипника | |
| 59 | 2***П | Шпонка 8х6х34 | |
| 60 | 1***7 | Шайба упорная коленчатого вала | |
| 61 | 5***8 | Пружина штифта | |
| 62 | 5***2 | Штифт передней шайбы упорного подшипника коленчатого вала | |
| 63 | 5***9 | Втулка штифта | |
| 64 | 1***2 | Шестерня распределительная коленчатого вала | |
| 65 | 2***1 | Маслоотражатель | |
| 66 | 1***2 | Ступица шкива | |
| 67 | 1***2 | Шкив коленчатого вала | |
| 68 | 1***2 | Храповик | |
| 69 | 2***8 | Болт М8-4hх14 | |
| 70 | 2***8 | Шайба 28 пружинная | |
| 71 | 2***П | Болт М12х1,25х25 | |
| 72 | 2***8 | Шайба 12 | |
| 73 | 1***8 | Шайба 13 | |
| 74 | 1***4 | Шестерня распределительного вала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
