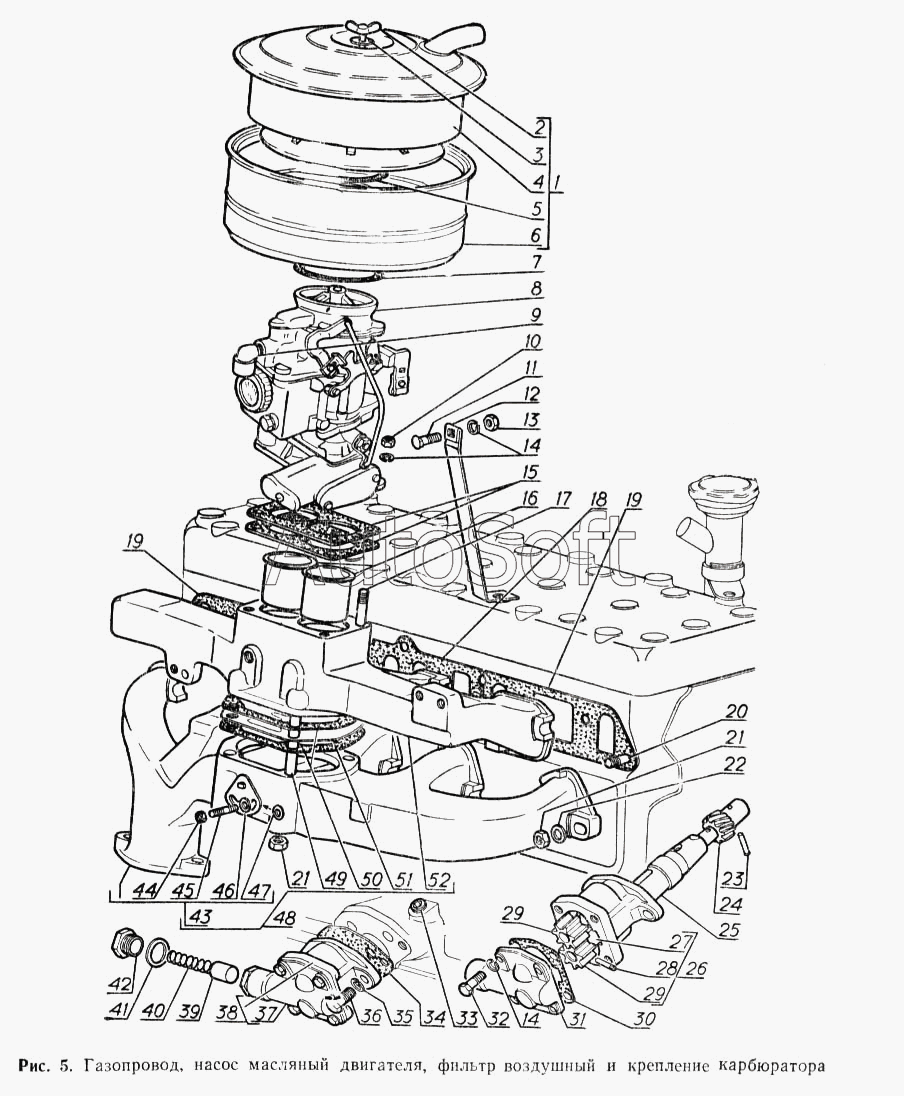

Каталог запасных частей к технике: ГАЗ-52-02. Газопровод, насос масляный двигателя, фильтр воздушный и крепление карбюратора
39
26
27
28
29
29
30
31
32
33
34
35
36
37
38
25
40
41
42
43
44
45
46
47
48
49
50
51
52
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 52-08-1109009 | 5***9 | Фильтр с транспортной скобой в сборе (для запасных частей) | |
| 1 | 5***0 | Фильтр воздушный в сборе | |
| 2 | 5***8 | Винт крепления в сборе | |
| 3 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 4 | 5***3 | Элемент с крышкой в сборе | |
| 5 | 2***2 | Прокладка горловины крышки воздушного фильтра | |
| 6 | 5***3 | Корпус в сборе | |
| 7 | 2***9 | Прокладка патрубка крепления воздушного фильтра | |
| 8 | К***И | Карбюратор (52-04-1107010) | |
| 9 | 2***1 | Штуцер КГ 1/4" | |
| 10 | 2***9 | Гайка М8х1-4Н5Н | |
| 11 | 2***9 | Болт М8х1-6gх18 | |
| 12 | 5***2 | Кронштейн крепления фильтра | |
| 13 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 14 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 14 | 2***9 | Шайба 8Т | |
| 14 | 2***9 | Шайба 8Т | |
| 15 | 5***5 | Прокладка установочная | |
| 16 | 5***0 | Втулка направляющая впускной трубы | |
| 17 | 2***2 | Шпилька М8Х72 крепления карбюратора | |
| 18 | 1***0 | Прокладка газопровода средняя | |
| 19 | 1***4 | Прокладка газопровода крайняя | |
| 20 | 2***П | Шпилька М10х1х30 | |
| 21 | 2***П | Гайка М10х1 | |
| 21 | 2***П | Гайка М10х1 | |
| 22 | 2***П | Шайба 10 | |
| 23 | 2***П | Штифт 4х22 | |
| 24 | 1***1 | Шестерня привода масляного насоса | |
| 25 | 7***Б | Корпус масляного насоса в сборе | |
| 26 | 5***2 | Валик в сборе | |
| 27 | 7***Б | Валик масляного насоса | |
| 28 | 2***П | Штифт 3х18 | |
| 29 | 4***1 | Шестерня | |
| 30 | 5***1 | Прокладка крышки | |
| 31 | 4***2 | Крышка | |
| 32 | 2***8 | Болт М8х1,25х25 | |
| 33 | 2***9 | Пробка КГ3/8" | |
| 34 | 1***1 | Прокладка корпуса масляного насоса | |
| 35 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 36 | 2***8 | Болт М10-6gх30 | |
| 37 | 4***0 | Крышка в сборе | |
| 38 | 5***4 | Насос масляный в сборе | |
| 39 | 5***2 | Плунжер редукционного клапана | |
| 40 | 2***Б | Пружина редукционного клапана | |
| 41 | 2***П | Прокладка диаметром 18 пробки в сборе | |
| 42 | 2***8 | Пробка М18х1,5х12 | |
| 43 | 5***Б | Коллектор выпускной в сборе | |
| 44 | 2***П | Гайка М6х0,75-6Н | |
| 45 | 2***П | Шпилька М6х0,75х14 сектора заслонки подогрева смеси | |
| 46 | 2***8 | Шайба 6 | |
| 47 | 2***П | Шайба 6 нижняя | |
| 48 | 5***0 | Газопровод двигателя в сборе | |
| 49 | 2***П | Шпилька М10х1х82 | |
| 50 | 1***1 | Прокладка между впускной трубой и выпускным коллектором | |
| 51 | 1***1 | Пластина подогрева смеси газопровода | |
| 52 | 4***5 | Труба впускная |
