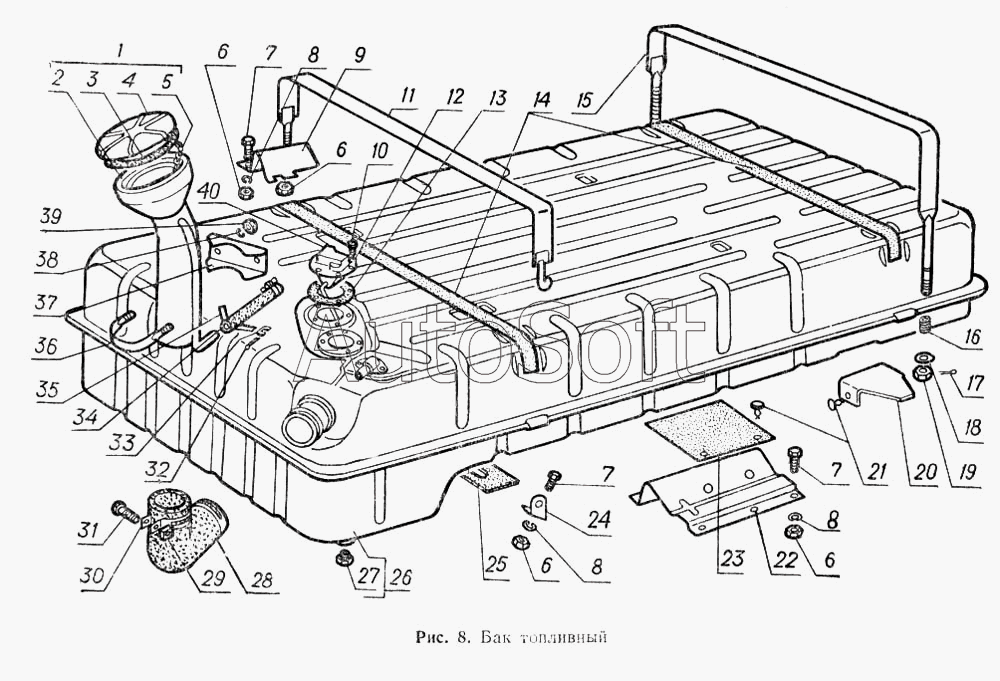

Каталог запасных частей к технике: ГАЗ-52-02. Бак топливный
30
20
21
22
23
24
25
26
27
28
29
19
31
33
33
34
35
36
37
38
39
40
8
8
2
3
4
5
6
6
6
6
7
7
7
8
1
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***9 | Труба наливная с пробкой в сборе | |
| 2 | 5***0 | Труба топливного бака наливная в сборе | |
| 3 | 5***А | Прокладка пробки топливного бака | |
| 4 | 5***0 | Пробка топливного бака в сборе | |
| 5 | 5***2 | Цепочка пробки топливного бака | |
| 6 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 6 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 6 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 7 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 7 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 8 | 2***9 | Шайба 10 | |
| 8 | 2***9 | Шайба 10 | |
| 9 | 5***9 | Кронштейн крепления топливного бака передний левый | |
| 10 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 11 | 5***0 | Хомут крепления топливного бака левый в сборе | |
| 12 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 13 | 1***2 | Прокладка датчика и фланца | |
| 14 | 5***9 | Прокладка хомута крепления топливного бака | |
| 15 | 5***4 | Хомут крепления топливного бака правый в сборе | |
| 16 | 5***3 | Пружина крепления топливного бака | |
| 17 | 2***9 | Шплинт 2,2Х25 | |
| 18 | 2***9 | Шайба 10 | |
| 19 | 2***9 | Гайка М10х1-6Н | |
| 20 | 5***А | Прокладка топливного бака | |
| 21 | 2***4 | Пистон крепления прокладки | |
| 22 | 5***7 | Кронштейн крепления топливного бака передний правый | |
| 23 | 5***1 | Прокладка топливного бака | |
| 24 | 5***5 | Кронштейн крепления левой ленты топливного бака | |
| 25 | 5***0 | Прокладка крепления топливного бака | |
| 26 | 5***0 | Бак топливный в сборе | |
| 27 | 3***9 | Пробка К1/4" | |
| 28 | 5***0 | Шланг наливной трубы топливного бака соединительный | |
| 29 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 30 | 2***9 | Хомут 60 | |
| 31 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 33 | 2***9 | Шплинт 5,6х22 | |
| 33 | 2***9 | Пряжка | |
| 34 | 5***8 | Шланг воздушный трубки топливного бака | |
| 35 | 2***9 | Лента 10х180 | |
| 36 | 5***5 | Стремянка крепления наливной трубы | |
| 37 | 5***4 | Упор наливной трубы топливного бака | |
| 38 | 2***9 | Шайба 8 | |
| 39 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 40 | 5***0 | Датчик указателя уровня топлива в сборе БМ120-А |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
