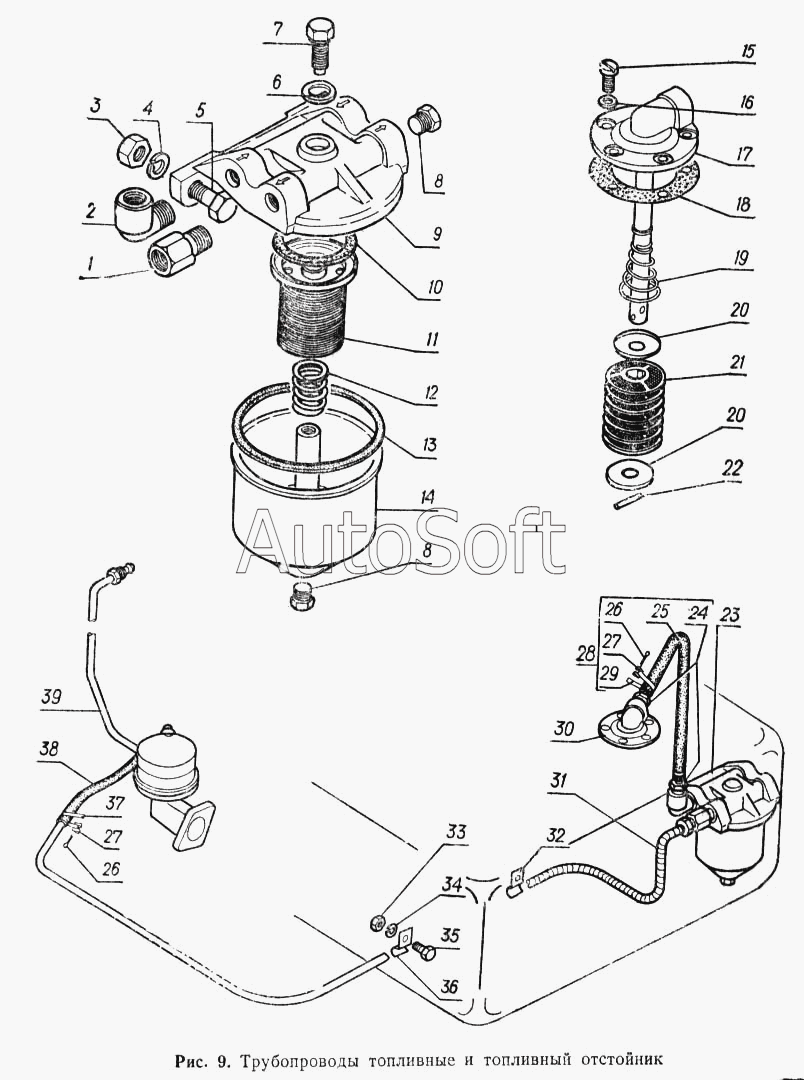

Каталог запасных частей к технике: ГАЗ-52-02. Трубопроводы топливные и топливный отстойник
30
22
23
24
25
26
26
27
27
28
29
21
31
32
33
34
35
36
37
38
39
11
2
3
4
5
6
7
8
8
9
10
1
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Штуцер КГ 1/4" | |
| 2 | 2***1 | Штуцер КГ 1/4" | |
| 3 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 4 | 2***9 | Шайба 10Т | |
| 5 | 2***9 | Болт М10-6gх30 ОСТ 37.001.123-96 | |
| 6 | 2***П | Шайба 11 | |
| 7 | 5***7 | Болт М10х1х32 | |
| 8 | 3***9 | Пробка К1/4" | |
| 8 | 3***9 | Пробка К1/4" | |
| 9 | 5***А | Крышка топливного отстойника | |
| 10 | 5***5 | Прокладка фильтрующего элемента | |
| 11 | 5***0 | Фильтрующий элемент в сборе | |
| 12 | 5***8 | Пружина фильтрующего элемента бензинового отстойника | |
| 13 | 5***5 | Прокладка крышки бензинового отстойника | |
| 14 | 5***1 | Корпус топливного отстойника в сборе | |
| 15 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 16 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 17 | 5***1 | Трубка приемная с фланцем в сборе | |
| 18 | 1***2 | Прокладка датчика и фланца | |
| 19 | 6***3 | Пружина | |
| 20 | 2***0 | Фланец фильтра | |
| 21 | 2***7 | Фильтр приемной трубки в сборе | |
| 22 | 2***8 | Штифт 4х22 | |
| 23 | 5***9 | Топливный отстойник со штуцерами в сборе | |
| 24 | 6***5 | Трубка масляного радиатора выходная с упорной гайкой в сборе | |
| 25 | 4***5 | Шланг | |
| 26 | 2***9 | Шплинт 5,6х22 | |
| 26 | 2***9 | Шплинт 5,6х22 | |
| 27 | 2***9 | Пряжка | |
| 27 | 2***9 | Пряжка | |
| 28 | 5***0 | Трубка от топливного бака к отстойнику в сборе | |
| 29 | 2***9 | Лента 10х180 | |
| 30 | 5***2 | Трубка приемная с фильтром в сборе | |
| 31 | 5***2 | Трубка от отстойника к насосу в сборе | |
| 32 | 2***9 | Скоба | |
| 33 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 34 | 2***9 | Шайба 8Т | |
| 35 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 36 | 2***9 | Скоба крепления трубки | |
| 37 | 2***9 | Лента 10х160 | |
| 38 | 5***1 | Шланг в сборе | |
| 39 | 5***0 | Трубка от топливного насоса к карбюратору в сборе |
