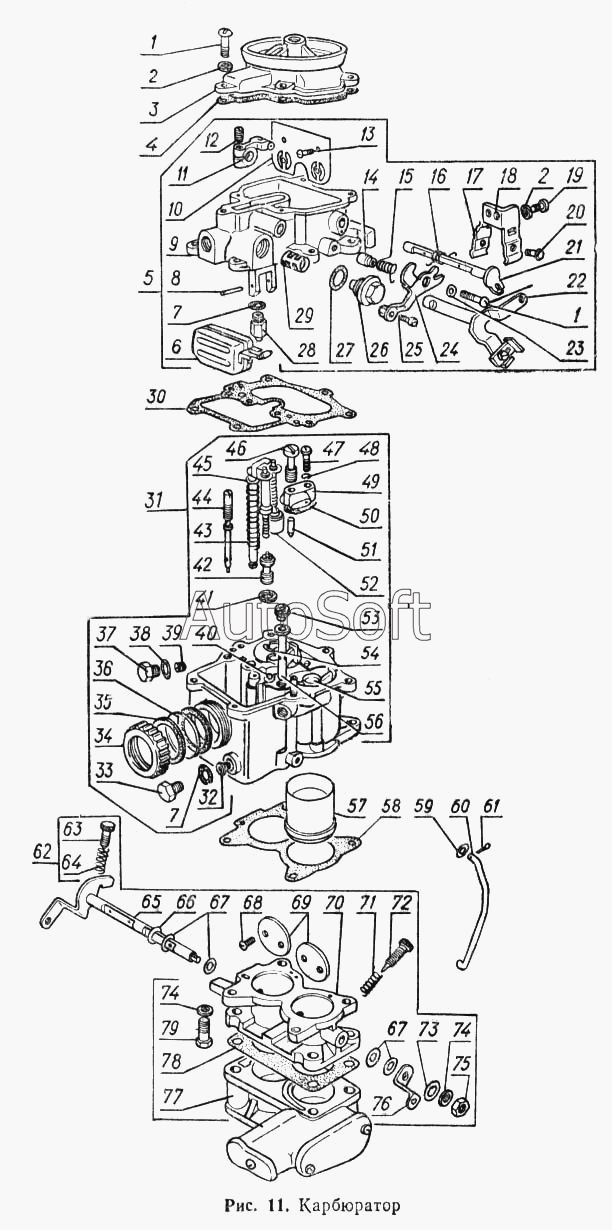

Каталог запасных частей к технике: ГАЗ-52-02. Карбюратор
49
59
58
57
56
55
54
53
52
51
50
60
48
47
46
45
44
43
42
41
40
70
79
78
77
76
75
74
74
73
72
71
39
69
68
67
67
66
65
64
63
62
61
8
18
17
16
15
14
13
12
11
10
9
19
7
7
6
5
4
3
2
2
1
29
38
37
36
35
34
33
32
31
30
1
28
27
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Винт М5-6gх18 ОСТ 37.001.127-81 | |
| 1 | 2***9 | Винт М5-6gх18 ОСТ 37.001.127-81 | |
| 2 | 9***0 | Шайба 5 | |
| 2 | 9***0 | Шайба 5 | |
| 3 | К***2 | Фланец крышки | |
| 4 | К***А | Прокладка | |
| 5 | К***0 | Крышка поплавковой камеры в сборе | |
| 6 | К***А | Поплавок в сборе | |
| 7 | 4***5 | Прокладка | |
| 7 | 4***5 | Прокладка | |
| 8 | 1***4 | Ось поплавка | |
| 9 | К***1 | Крышка поплавковой камеры | |
| 10 | К***0 | Заслонка воздушная в сборе | |
| 11 | К***5 | Вилка в сборе | |
| 12 | С***2 | Винт стопорный | |
| 13 | 2***9 | Винт М3-6gх8 | |
| 14 | К***0 | Втулка пружины рычага привода воздушной заслонки | |
| 15 | К***9 | Пружина | |
| 16 | К***8 | Пружина | |
| 17 | К***1 | Зажим кронштейна тяги | |
| 18 | К***2 | Кронштейн | |
| 19 | 2***9 | Винт М5-6gх10 ОСТ 37.001.127-81 | |
| 20 | 9***1 | Болт | |
| 21 | К***0 | Ось воздушной заслонки в сборе | |
| 22 | К***0 | Ось привода насоса в сборе | |
| 23 | 9***0 | Шайба 5,2х1 | |
| 24 | К***5 | Рычаг привода воздушной заслонки в сборе | |
| 25 | 9***7 | Болт М4-6gх8 | |
| 26 | К***7 | Пробка фильтра | |
| 27 | 4***6 | Прокладка | |
| 28 | К***А | Клапан подачи топлива в сборе | |
| 29 | К***5 | Сетка фильтра в сборе | |
| 30 | К***А | Прокладка поплавковой камеры | |
| 31 | К***0 | Корпус поплавковой камеры в сборе | |
| 32 | К***2 | Жиклер топливный главный | |
| 33 | 4***3 | Пробка | |
| 34 | К***6 | Гайка | |
| 35 | К***А | Прокладка | |
| 36 | К***5 | Стекло | |
| 37 | 4***2 | Пробка | |
| 38 | 4***4 | Прокладка | |
| 39 | К***4 | Жиклер | |
| 40 | К***4 | Шарик | |
| 41 | 9***0 | Шайба | |
| 42 | К***0 | Клапан экономайзера в сборе | |
| 43 | К***3 | Пружина | |
| 44 | К***5 | Жиклер топливный холостого хода в сборе | |
| 45 | 4***3 | Прокладка | |
| 46 | К***6 | Винт топливопроводящий | |
| 47 | 2***9 | Винт М4-6gх20 | |
| 48 | 9***0 | Шайба пружинная 4Н65Г | |
| 49 | К***8 | Распылитель | |
| 50 | К***А | Прокладка распылителя | |
| 51 | К***8 | Клапан нагнетательный | |
| 52 | К***0 | Привод ускорительного насоса в сборе | |
| 53 | К***2 | Жиклер | |
| 54 | К***4 | Кольцо стопорное | |
| 55 | К***4 | Диффузор малый | |
| 56 | К***6 | Трубка эмульсионная | |
| 57 | К***3 | Диффузор | |
| 58 | К***А | Прокладка смесительной камеры | |
| 59 | 9***0 | Шайба 4 | |
| 60 | К***4 | Тяга малых оборотов | |
| 61 | 4***1 | Шплинт 901101 | |
| 62 | К***0 | Корпус смесительных камер в сборе | |
| 63 | К***8 | Винт холостого хода | |
| 64 | К***3 | Пружина | |
| 65 | К***0 | Ось дроссельных заслонок с рычагом в сборе | |
| 66 | 9***0 | Шайба | |
| 67 | 9***0 | Шайба 8,2х1 | |
| 68 | 2***9 | Винт М3-6gх8 | |
| 69 | К***2 | Заслонка дроссельная | |
| 70 | К***1 | Корпус смесительных камер | |
| 71 | 9***0 | Пружина регулировочного винта холостого хода | |
| 72 | 1***3 | Винт регулировочный холостого хода | |
| 73 | К***7 | Шайба | |
| 74 | 9***0 | Шайба 6 | |
| 74 | 9***0 | Шайба 6 | |
| 75 | 9***0 | Гайка М6-6Н | |
| 76 | К***7 | Рычаг | |
| 77 | 5***0 | Ограничитель оборотов | |
| 78 | 4***5 | Прокладка между карбюратором и впускной трубой | |
| 79 | К***5 | Болт М6-6gх1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
