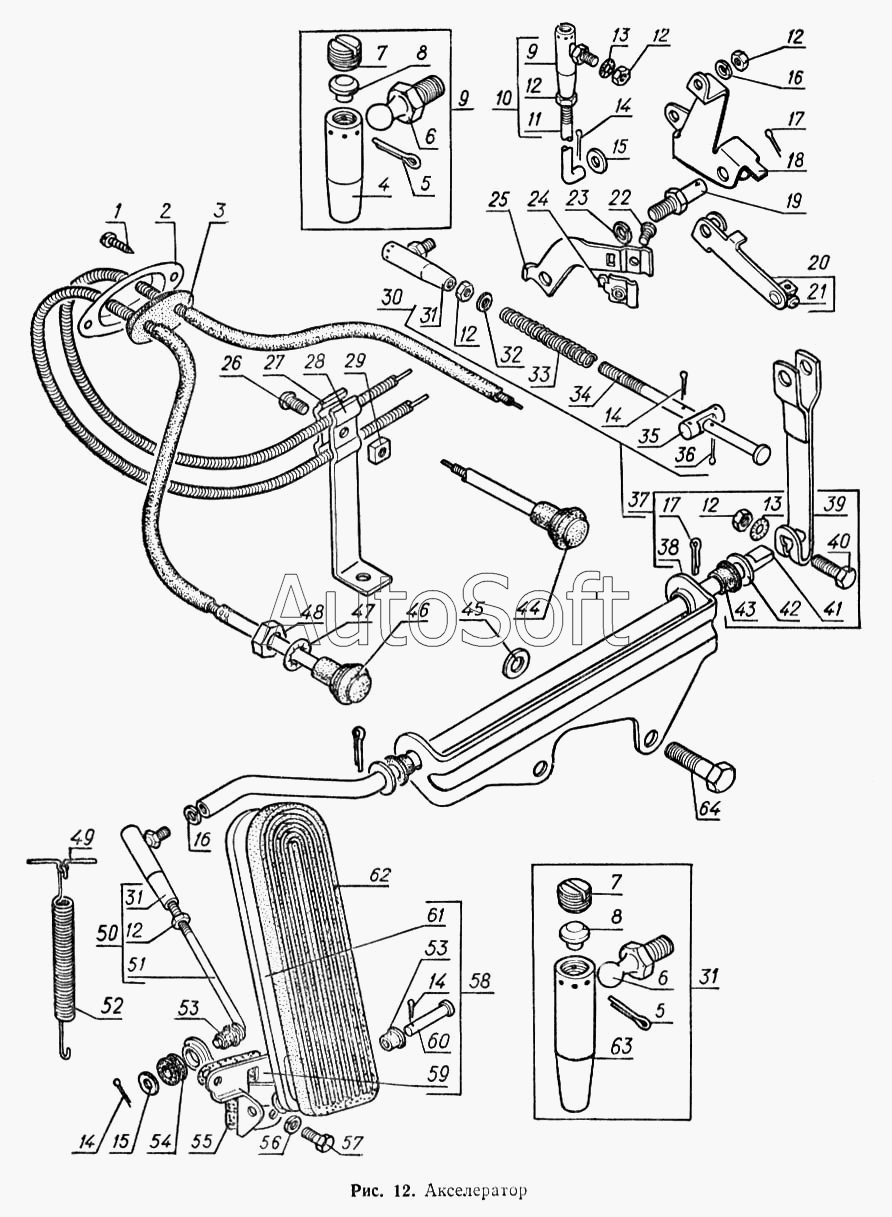

Каталог запасных частей к технике: ГАЗ-52-02. Акселератор
38
47
46
45
44
43
42
41
40
39
48
37
36
35
34
33
32
31
31
31
30
56
64
63
63
62
61
60
59
58
57
29
55
54
53
53
52
51
50
49
8
12
12
12
12
12
12
11
10
9
9
8
13
13
7
7
6
6
5
5
4
3
2
19
28
27
26
25
24
23
22
21
20
1
18
17
17
16
16
15
15
14
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Винт 5х15 | |
| 2 | 5***3 | Обойма уплотнителя оболочек тяг акселератора | |
| 3 | 5***А | Уплотнитель оболочек тяг акселератора | |
| 4 | 2***Б | Наконечник тяги рычага дроссельной заслонки | |
| 5 | 2***П | Шплинт 1,5х20 | |
| 5 | 2***П | Шплинт 1,5х20 | |
| 6 | 2***А | Палец шаровой наконечника | |
| 6 | 2***А | Палец шаровой наконечника | |
| 7 | 2***Б | Пробка наконечника | |
| 7 | 2***Б | Пробка наконечника | |
| 8 | 7***2 | Сухарь наконечника | |
| 8 | 7***2 | Сухарь наконечника | |
| 9 | 5***0 | Тяга рычага дроссельной заслонки в сборе | |
| 10 | 5***1 | Тяга рычага дроссельной заслонки в сборе | |
| 11 | 2***А | Наконечник тяги рычага дроссельной заслонки шарнирный в сборе | |
| 12 | 2***8 | Гайка М6 | |
| 12 | 2***8 | Гайка М6 | |
| 12 | 2***8 | Гайка М6 | |
| 12 | 2***8 | Гайка М6 | |
| 12 | 2***8 | Гайка М6 | |
| 13 | 2***8 | Шайба 6 пружинная | |
| 14 | 2***П | Шплинт 2х12 | |
| 14 | 2***П | Шплинт 2х12 | |
| 15 | 2***8 | Шайба 6 | |
| 15 | 2***8 | Шайба 6 | |
| 16 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 17 | 2***П | Шплинт 2,7х15 | |
| 17 | 2***П | Шплинт 2,7х15 | |
| 18 | 5***1 | Рычаг тяги дроссельной заслонки карбюратора | |
| 19 | 6***4 | Шпилька | |
| 20 | 5***2 | Рычаг тяги ручного управления акселератором в сборе | |
| 21 | 2***8 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 22 | 2***8 | Винт М5х12 крепления зажима | |
| 23 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 24 | 5***1 | Зажим | |
| 25 | 5***0 | Кронштейн оболочки тяги ручного управления акселератора | |
| 26 | 2***8 | Винт М6х16 | |
| 27 | 4***2 | Зажим оболочки тяг воздушной заслонки и ручного управления акселератором | |
| 28 | 4***1 | Кронштейн оболочек тяг воздушной заслонки и ручного управления акселератором | |
| 29 | 2***8 | Гайка М6х1 | |
| 30 | 5***3 | Валик акселератора с кронштейнов и тягой в сборе | |
| 31 | 2***5 | Наконечник шарнирный в сборе | |
| 31 | 2***5 | Наконечник шарнирный в сборе | |
| 32 | 2***8 | Шайба 6 | |
| 33 | 2***2 | Пружина | |
| 34 | 2***Б | Тяга рычага валика акселератора | |
| 35 | 2***4 | Палец рычага валика акселератора | |
| 36 | 2***П | Шплинт 2х15 | |
| 37 | 5***9 | Валик акселератора с кронштейном в сборе | |
| 38 | 5***9 | Кронштейн валика акселератора | |
| 39 | 5***4 | Рычаг валика акселератора в сборе | |
| 40 | 2***8 | Болт М6-6gх25 | |
| 41 | 5***1 | Валик акселератора | |
| 42 | 2***8 | Шайба 11 | |
| 43 | 2***Б | Втулка валика акселератора | |
| 44 | 5***1 | Тяга ручного управления акселератором с ручкой в сборе | |
| 45 | 2***8 | Шайба 10 | |
| 46 | 5***1 | Тяга воздушной заслонки с ручкой в сборе | |
| 47 | 2***8 | Шайба 12 | |
| 48 | 2***8 | Гайка М12х1,25 | |
| 49 | 2***9 | Шплинт 4х20 ОСТ 37.001.171-93 | |
| 50 | 5***4 | Тяга валика акселератора в сборе | |
| 51 | 5***5 | Тяга валика акселератора с шайбой в сборе | |
| 52 | 5***5 | Пружина акселератора | |
| 53 | 5***8 | Втулка тяги педали акселератора | |
| 53 | 5***8 | Втулка тяги педали акселератора | |
| 54 | 5***9 | Втулка рычага педали акселератора | |
| 55 | 5***5 | Прокладка кронштейна педали акселератора | |
| 56 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 57 | 2***8 | Болт М6-6gх12 | |
| 58 | 5***Б | Педаль акселератора в сборе | |
| 59 | 5***Б | Кронштейн педали акселератора | |
| 60 | 2***8 | Палец 6х32 педали | |
| 61 | 5***1 | Педаль акселератора с рычагом в сборе | |
| 62 | 5***8 | Накладка педали акселератора | |
| 63 | 2***6 | Наконечник тяги привода силового регулятора коробки передач | |
| 63 | 2***6 | Наконечник тяги привода силового регулятора коробки передач | |
| 64 | 2***8 | Болт М10-6gх35 |
