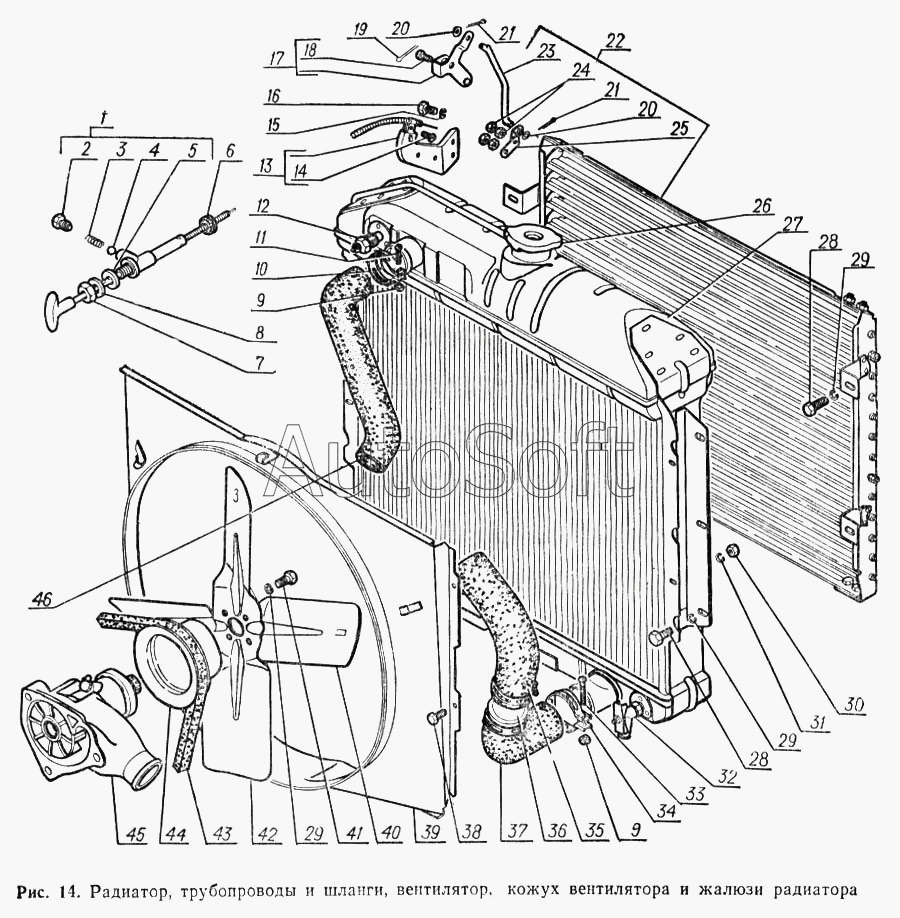

Каталог запасных частей к технике: ГАЗ-52-02. Радиатор, трубопроводы и шланги, вентилятор, кожух, вентилятора и жалюзи радиатора
34
25
26
27
28
28
29
29
29
30
31
32
33
24
35
36
37
38
39
40
41
42
43
44
45
46
11
1
2
3
4
5
6
7
8
9
9
9
10
12
13
14
15
16
17
18
19
20
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 52-01-1301006 | 5***6 | Радиатор с заглушками в сборе (для запасных частей) | |
| ВК-51-1308010-А | В***А | Комплект лопастей вентилятора (для запасных частей) | |
| 1 | 5***0 | Тяга управления жалюзи радиатора в сборе | |
| 2 | 1***7 | Болт | |
| 3 | 1***5 | Пружина | |
| 4 | 5***7 | Шарик корпуса фиксатора тяги БУ 7,938 мм П ГОСТ 3722-60 | |
| 5 | 2***9 | Шайба 15 корпуса фиксатора тяги | |
| 6 | 3***0 | Втулка оболочки | |
| 7 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 8 | 2***9 | Шайба 14 ОСТ 37.001.145-75 | |
| 9 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 9 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 10 | 2***9 | Хомут 46,5 | |
| 11 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 12 | 1***А | Датчик контрольной лампы перегрева охлаждающей жидкости в радиаторе ТМ104-Т | |
| 13 | 5***1 | Кронштейн крепления оболочки тяги управления жалюзи радиатора в сборе | |
| 14 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 15 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 16 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 17 | 5***5 | Рычаг привода жалюзи радиатора промежуточный в сборе | |
| 18 | 2***9 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 19 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 20 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 21 | 2***9 | Шплинт 2х12 ОСТ 37.001.171-93 | |
| 22 | 5***0 | Жалюзи радиатора в сборе | |
| 23 | 5***4 | Тяга жалюзи радиатора от рычага привода жалюзи | |
| 24 | 2***9 | Гайка М4-6Н ОСТ 37.001.124-93 | |
| 25 | 5***Б | Рычаг привода жалюзи радиатора | |
| 26 | 5***0 | Пробка радиатора в сборе | |
| 27 | 5***0 | Радиатор в сборе | |
| 28 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 28 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 29 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 29 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 29 | 2***9 | Шайба 8Т | |
| 30 | 2***8 | Гайка М6-6Н | |
| 31 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 32 | Г***А | Краник радиатора сливной в сборе КР-28 | |
| 33 | 2***9 | Винт М5-6gх35 | |
| 34 | 2***9 | Хомут 52 | |
| 35 | 5***0 | Шланг к насосу соединительный нижний | |
| 36 | 5***8 | Труба радиатора отводная в сборе | |
| 37 | 5***5 | Шланг соединительный нижний от радиатора | |
| 38 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 39 | 5***0 | Кожух вентилятора в сборе | |
| 40 | 5***Б | Лопасть вентилятора передняя | |
| 41 | 2***8 | Болт М8-6gх16 | |
| 42 | 5***Б | Лопасть вентилятора задняя | |
| 43 | 1***0 | Ремень привода вентилятора и водяного насоса | |
| 44 | 5***А | Шкив вентилятора | |
| 45 | 1***2 | Насос водяной в сборе | |
| 46 | 5***0 | Шланг радиатора подводной |
