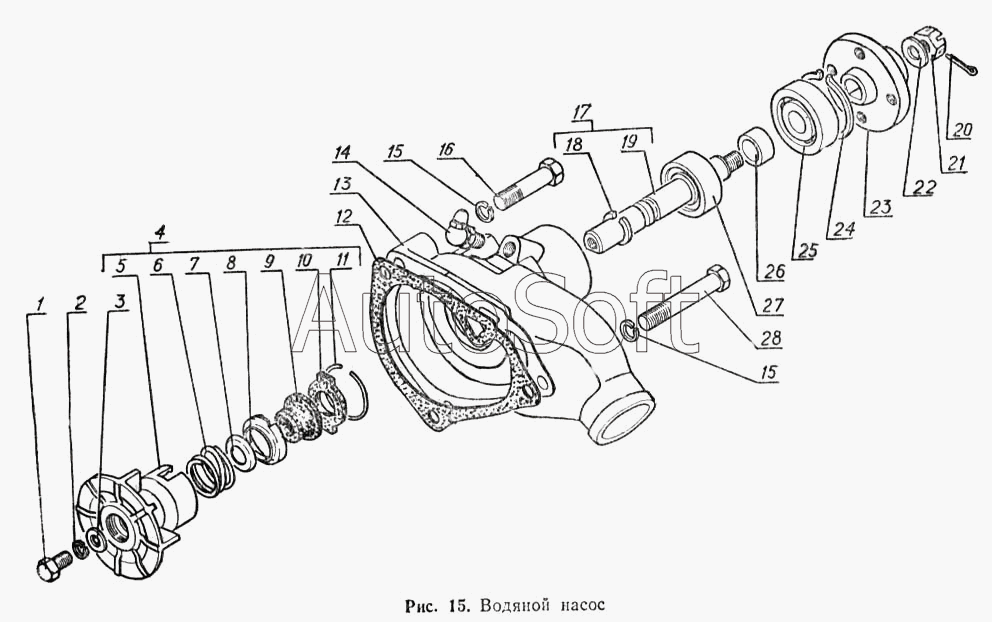

Каталог запасных частей к технике: ГАЗ-52-02. Водяной насос
14
28
27
26
25
24
23
22
21
20
19
18
17
16
15
15
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-1307015-Г | 1***Г | Корпус водяного насоса (для запасных частей) | |
| 1 | 2***8 | Болт М8-4hх14 | |
| 2 | 2***8 | Шайба 8 | |
| 3 | 2***8 | Шайба 8 | |
| 4 | 1***1 | Крыльчатка и сальник водяного насоса в сборе | |
| 5 | 1***1 | Крыльчатка водяного насоса | |
| 6 | 1***2 | Пружина | |
| 7 | 1***Б | Кольцо | |
| 8 | 1***Б | Обойма сальника крыльчатки водяного насоса | |
| 9 | 1***3 | Манжета | |
| 10 | 2***1 | Шайба сальника водяного насоса | |
| 11 | 1***2 | Кольцо стопорное | |
| 12 | 1***8 | Прокладка корпуса водяного насоса | |
| 13 | 1***Д | Корпус водяного насоса | |
| 14 | 2***8 | Пресс-масленка 2.3.45.Ц6 | |
| 15 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 16 | 2***8 | Болт М10х45 | |
| 17 | 1***1 | Валик водяного насоса с внутренним стопорным кольцом в сборе | |
| 18 | 5***9 | Кольцо стопорное | |
| 19 | 1***1 | Валик | |
| 20 | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 21 | 2***8 | Гайка М10х1 | |
| 22 | 2***8 | Шайба 10 | |
| 23 | 1***В | Ступица шкива водяного насоса и вентилятора | |
| 24 | 6***8 | Кольцо стопорное | |
| 25 | 5***7 | Подшипник водяного насоса передний 20603 | |
| 26 | 1***5 | Втулка распорная подшипника водяного насоса | |
| 27 | 1***7 | Подшипник водяного насоса задний 20703А | |
| 28 | 2***8 | Болт М10х65 |
