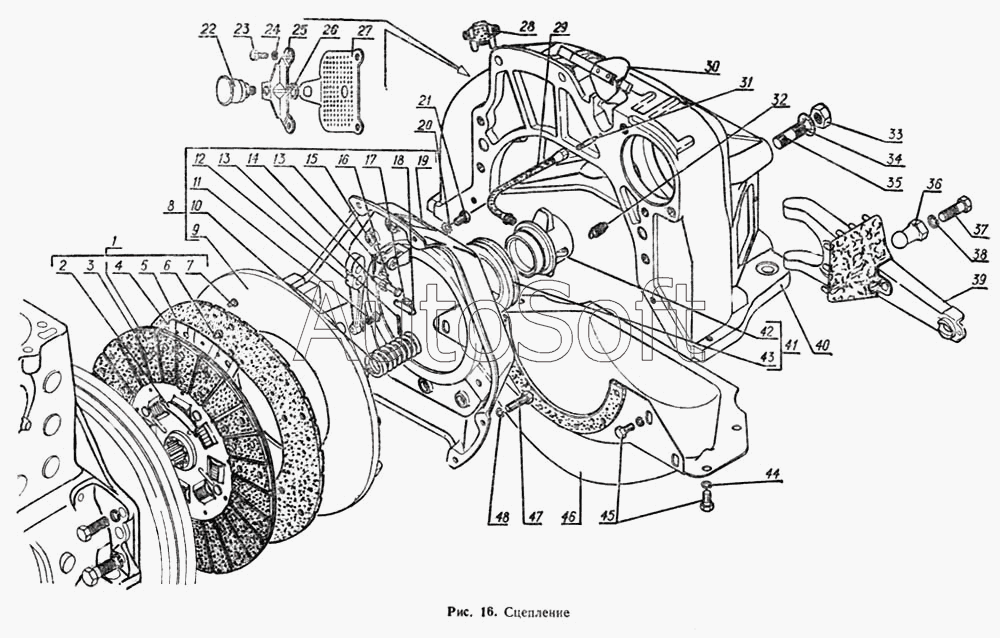

Каталог запасных частей к технике: ГАЗ-52-02. Сцепление
37
27
28
29
30
31
32
33
34
34
35
36
36
25
38
39
40
41
42
43
44
45
46
47
48
12
2
2
2
3
4
5
6
7
8
9
10
11
1
13
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***А | Диск сцепления ведомый в сборе | |
| 2 | 1***7 | Грузик балансировочный диска сцепления толщиной 0,9 мм | |
| 2 | 1***8 | Грузик балансировочный диска сцепления толщиной 1,2 мм | |
| 2 | 1***9 | Грузик балансировочный диска сцепления толщиной 1,5 мм | |
| 3 | 2***П | Заклепка 4х7 | |
| 4 | 5***5 | Пластина пружинная фрикционной накладки ведомого диска сцепления | |
| 5 | 5***8 | Накладка фрикционная диска сцепления | |
| 6 | 2***П | Заклепка 4х5 | |
| 7 | 2***П | Заклепка 4х6 | |
| 8 | 5***2 | Диск сцепления нажимной с кожухом в сборе | |
| 9 | 5***А | Диск сцепления нажимной | |
| 10 | 5***5 | Пружина | |
| 11 | 1***5 | Винт регулировочный оттяжного рычага нажимного диска сцепления | |
| 12 | 5***5 | Рычаг оттяжной нажимного диска сцепления | |
| 13 | 2***9 | Шплинт 2,5х16 ОСТ 37.001.171-93 | |
| 14 | 1***5 | Палец игольчатого подшипника оттяжного рычага | |
| 15 | 2***8 | Вилка опорная оттяжного рычага нажимного диска сцепления | |
| 16 | 1***2 | Ролик игольчатый подшипника оттяжного рычага (11-7569) | |
| 17 | П***3 | Ролик опорной вилки оттяжного рычага БVI 5,5х9 НР ТУ 37.006.075-76 | |
| 18 | 1***6 | Палец опорной вилки оттяжного рычага нажимного диска сцепления | |
| 19 | 5***5 | Кожух сцепления | |
| 20 | 2***9 | Шайба 8 | |
| 21 | 2***9 | Болт М8х1х14 опорной вилки оттяжного рычага | |
| 22 | 5***0 | Масленка в сборе | |
| 23 | 2***8 | Болт М6-6gх12 | |
| 25 | 1***6 | Кронштейн масленки | |
| 27 | 5***8 | Сетка бокового люка картера сцепления в сборе | |
| 28 | 5***А | Сетка вентиляционных окон картера сцепления | |
| 29 | 1***2 | Гибкий шланг смазки подшипников | |
| 30 | 5***А | Крышка люка установки зажигания в сборе | |
| 31 | 2***8 | Штифт 4х28,5 | |
| 32 | 1***2 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 33 | 2***8 | Гайка М14х1,5 | |
| 34 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 34 | 2***8 | Шайба 14 пружинная | |
| 35 | 2***2 | Шпилька М14х1,5-4hх32 | |
| 36 | 1***6 | Опора шаровая вилки подшипника выключения сцепления | |
| 36 | 2***8 | Шайба 10 пружинная | |
| 37 | 2***8 | Болт М10х1-6gх32 | |
| 38 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 39 | 5***0 | Вилка подшипника выключения сцепления в сборе | |
| 40 | 5***Z | Картер сцепления (верхняя часть) | |
| 41 | 1***2 | Подшипник с муфтой выключения сцепления в сборе | |
| 42 | 1***2 | Муфта подшипника выключения сцепления | |
| 43 | 5***1 | Подшипник в сборе (М-7580) | |
| 44 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 45 | 2***8 | Болт М8-4hх14 | |
| 46 | 1***1 | Картер сцепления (нижняя часть) в сборе | |
| 47 | 2***2 | Болт М8х1,25х30 | |
| 48 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 |
