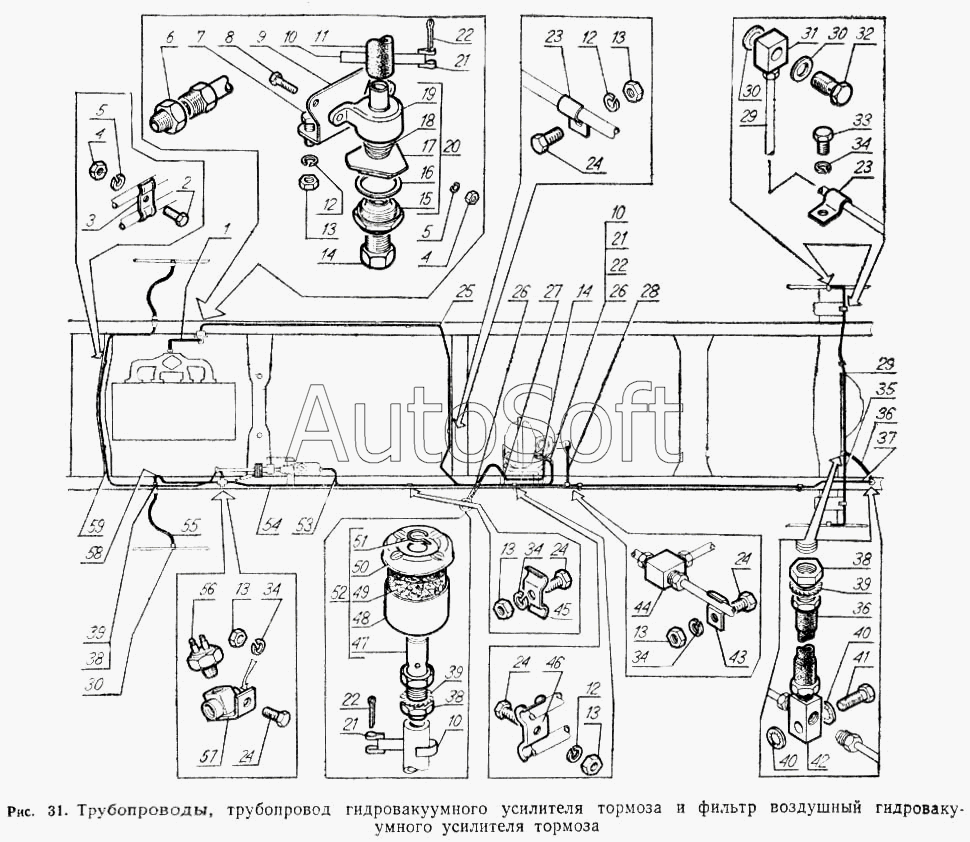

Каталог запасных частей к технике: ГАЗ-52-02. Трубопроводы. Трубопровод гидровакуумного усилителя тормоза и фильтр воздушный гидровакуумного усилителя тормоза
35
40
40
39
39
39
38
38
38
37
36
36
41
34
34
34
34
33
32
31
30
30
30
50
59
58
57
56
55
54
53
52
51
29
29
49
48
47
46
45
44
43
42
10
10
10
14
14
14
13
13
13
13
13
13
12
12
12
11
15
9
8
7
6
5
5
4
4
3
2
23
28
27
26
26
25
24
24
24
24
24
1
23
22
22
22
21
21
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | Трубка от штуцера забора вакуума к запорному клапану в сборе | |
| 2 | 2***8 | Болт М6-6gх16 | |
| 3 | 5***0 | Скоба | |
| 4 | 2***8 | Гайка М6-6Н | |
| 5 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 6 | 1***3 | Штуцер нагнетательной трубки масляного насоса | |
| 7 | 2***9 | Болт М8-6gх22 ОСТ 37.001.123-96 | |
| 8 | 2***8 | Болт М6-6gх20 | |
| 9 | 5***2 | Кронштейн крепления запорного клапана | |
| 10 | 2***9 | Лента 10х180 | |
| 11 | 5***0 | Шланг соединительный трубки от двигателя к запорному клапану | |
| 12 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 12 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 13 | 2***8 | Гайка М8х1,25 | |
| 13 | 2***8 | Гайка М8х1,25 | |
| 13 | 2***8 | Гайка М8х1,25 | |
| 13 | 2***8 | Гайка М8х1,25 | |
| 14 | 2***9 | Штуцер К3/8" | |
| 14 | 2***9 | Штуцер К3/8" | |
| 15 | 5***8 | Крышка корпуса запорного клапана | |
| 16 | 5***0 | Прокладка крышки запорного клапана | |
| 17 | 5***А | Клапан в сборе | |
| 18 | 5***6 | Пружина запорного клапана | |
| 19 | 5***2 | Корпус запорного клапана | |
| 20 | 5***0 | Клапан запорный в сборе | |
| 21 | 2***9 | Пряжка | |
| 22 | 2***8 | Шплинт хомутика | |
| 23 | 2***9 | Скоба | |
| 23 | 2***9 | Скоба | |
| 24 | 2***8 | Болт М8х18 скобы | |
| 24 | 2***8 | Болт М8-6gх18 | |
| 24 | 2***8 | Болт М8-6gх18 | |
| 24 | 2***8 | Болт М8-6gх18 | |
| 25 | 5***6 | Трубка от запорного клапана к гндровакуумному усилителю в сборе | |
| 26 | 5***8 | Шланг соединительный воздушного фильтра гидровакуумного усилителя тормоза | |
| 26 | 5***8 | Шланг соединительный воздушного фильтра гидровакуумного усилителя тормоза | |
| 27 | 5***2 | Трубка от воздушного фильтра к гидровакуумному усилителю в сборе | |
| 28 | 5***8 | Трубка от гидровакуумного усилителя к центральному тройнику в сборе | |
| 29 | 5***0 | Трубка от тройника к правому заднему тормозу в сборе | |
| 30 | 5***3 | Прокладка | |
| 30 | 5***3 | Прокладка | |
| 31 | 5***А | Муфта соединительная | |
| 32 | 5***2 | Болт | |
| 33 | 2***8 | Болт М8х1,25х12 | |
| 34 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 34 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 34 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 35 | 5***5 | Трубка от тройника к левому заднему тормозу в сборе | |
| 36 | 5***5 | Шланг гибкий | |
| 37 | 5***0 | Трубка от центрального тройника к задним тормозам в сборе | |
| 38 | 2***8 | Гайка М16х1,5 | |
| 38 | 2***8 | Гайка М16х1,5 | |
| 38 | 2***8 | Гайка М16х1,5 | |
| 39 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 39 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 39 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 40 | 2***9 | Шайба 10 стопорная | |
| 41 | 2***8 | Болт М10х1х25 | |
| 42 | 5***3 | Тройник | |
| 43 | 5***4 | Скоба | |
| 44 | 5***8 | Тройник | |
| 45 | 5***0 | Скоба | |
| 46 | 6***0 | Скоба двойная крепления трубопроводов | |
| 47 | 5***2 | Корпус воздушного фильтра гидровакуумного усилителя тормоза | |
| 48 | 5***0 | Обойма воздушного фильтра гидровакуумного усилителя тормоза внутренняя | |
| 49 | 5***А | Фильтрующий элемент | |
| 50 | 5***1 | Обойма воздушного фильтра гидровакуумного усилителя тормоза наружная | |
| 51 | 5***4 | Кольцо стопорное воздушного фильтра | |
| 52 | 5***1 | Фильтр воздушный гидровакуумного усилителя тормоза в сборе | |
| 53 | 5***6 | Трубка от главного цилиндра к гидровакуумному усилителю в сборе | |
| 54 | 5***5 | Трубка от центрального тройника к передним тормозам в сборе | |
| 55 | 5***5 | Шланг гибкий передних тормозов в сборе | |
| 56 | 4***0 | Выключатель света сигнала «стоп» гидравлический ВК12-Б | |
| 57 | 5***8 | Тройник трубопроводов с кронштейном в сборе | |
| 58 | 5***0 | Трубка от тройника к левому переднему тормозу в сборе | |
| 59 | 5***3 | Трубка 6т тройника к правому переднему тормозу в сборе |
