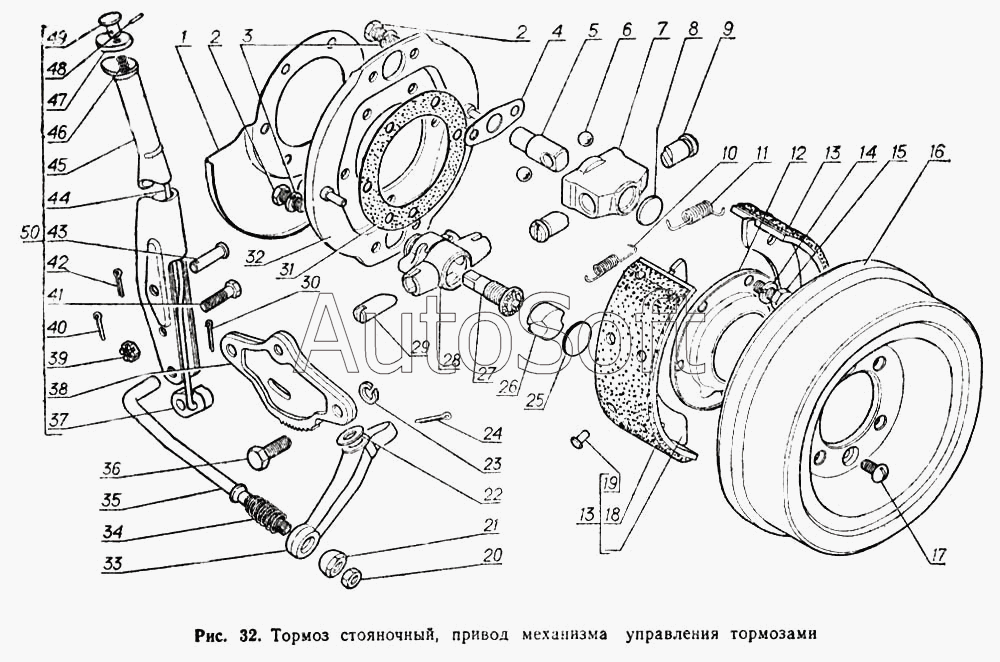

Каталог запасных частей к технике: ГАЗ-52-02. Тормоз стояночный, привод механизма управления тормозами
38
26
27
28
29
30
31
32
33
34
35
36
37
25
39
40
41
42
43
44
45
46
47
48
49
50
12
1
2
2
3
4
5
6
7
8
9
10
11
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-3507010-Б | 5***Б | Тормоз стояночный в сборе | |
| 1 | 5***5 | Отражатель щита стояночного тормоза | |
| 2 | 2***8 | Болт М10-6gх22 | |
| 2 | 2***8 | Болт М10-6gх22 | |
| 3 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 4 | 5***3 | Ограничитель хода корпуса шариков разжимного механизма центрального тормоза | |
| 5 | 5***2 | Корпус шариков разжимного механизма центрального тормоза | |
| 6 | Б***0 | Шарик (353087-S) | |
| 7 | 5***0 | Корпус разжимного механизма | |
| 8 | 2***6 | Заглушка 25 | |
| 9 | 5***4 | Толкатель разжимного механизма центрального тормоза | |
| 10 | 5***Б | Пружина первичной колодки центрального тормоза стяжная | |
| 11 | 5***9 | Пружина стяжная вторичной колодки | |
| 12 | 5***2 | Маслоотражатель стояночного тормоза | |
| 13 | 5***4 | Колодка стояночного тормоза с фрикционной накладной в сборе | |
| 14 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 15 | 2***8 | Болт М10х25 | |
| 16 | 5***2 | Барабан стояночного тормоза | |
| 17 | 2***8 | Винт М8-6gх16 | |
| 18 | 5***Б | Накладка центрального тормоза фрикционная | |
| 19 | 2***П | Заклепка 4,75х11 | |
| 20 | 2***8 | Гайка М10 | |
| 21 | 2***8 | Гайка сферическая тяги привода | |
| 22 | 2***2 | Шайба 14,5 | |
| 23 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 24 | 2***П | Шплинт 4х25 | |
| 25 | 2***6 | Заглушка 31 | |
| 26 | 1***1 | Сухарь разжимной колодок центрального тормоза | |
| 27 | 1***8 | Винт регулировочный в сборе | |
| 28 | 5***0 | Корпус регулировочного механизма центрального тормоза | |
| 29 | 5***3 | Опора колодок центрального тормоза | |
| 30 | 2***П | Шплинт 2,5х20 | |
| 31 | 5***3 | Прокладка маслоотражателя центрального тормоза | |
| 32 | 5***1 | Щит стояночного тормоза в сборе | |
| 33 | 5***0 | Рычаг привода | |
| 34 | 5***8 | Пружина распорная масляного фильтра тонкой очистки | |
| 35 | 5***Б | Тяга привода стояночного тормоза | |
| 36 | 2***8 | Болт М12х1,75х30 | |
| 37 | 5***0 | Собачка рычага центрального тормоза | |
| 38 | 5***8 | Сектор рычага центрального тормоза | |
| 39 | 2***8 | Гайка М8х1 | |
| 40 | 2***П | Шплинт 2х20 | |
| 41 | 2***8 | Болт М8х1х35 | |
| 42 | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 43 | 2***8 | Палец 10х35 крепления рычага центрального тормоза к сектору | |
| 44 | 5***8 | Тяга собачки рычага центрального тормоза | |
| 45 | 5***8 | Рычаг центрального тормоза со шляпкой в сборе | |
| 46 | А***В | Пружина тяги собачки рычага центрального тормоза | |
| 47 | А***А | Шляпка рычага | |
| 48 | А***7 | Штифт головки тяги собачки рычага центрального тормоза | |
| 49 | А***С | Головка тяги собачки рычага центрального тормоза | |
| 50 | 5***5 | Рычаг центрального тормоза в сборе |
