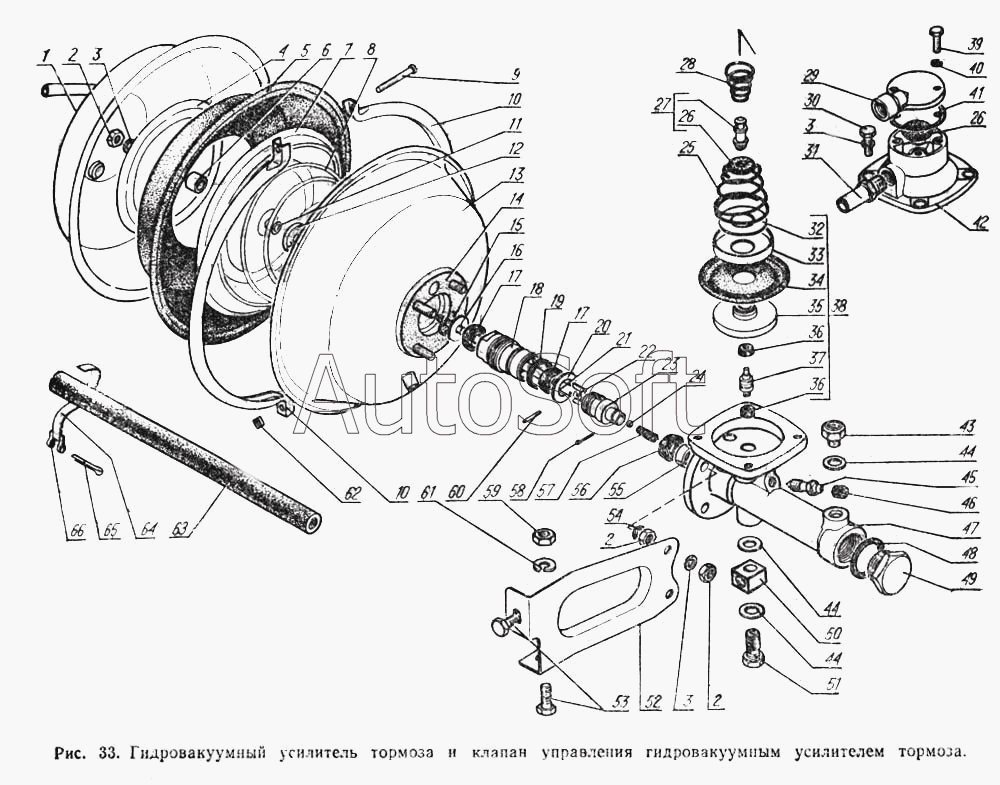

Каталог запасных частей к технике: ГАЗ-52-02. Гидровакуумный усилитель тормоза и клапан управления гидровакуумным усилителем тормоза
39
47
46
45
44
44
44
43
42
41
40
48
38
37
36
36
35
34
33
32
31
30
57
66
65
64
63
62
61
60
59
58
29
56
55
54
53
52
51
50
49
2
9
8
7
6
5
4
3
3
3
10
10
2
2
1
19
28
27
26
26
25
24
23
22
21
20
18
17
17
16
15
14
13
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53-3550010-01 | 5***1 | Усилитель гидровакуумный в сборе | |
| 53-3550029-02 | 5***2 | Поршень цилиндра гидровакуумного усилителя тормозов | |
| 53-3550035 | 5***5 | Гайка корпуса уплотнителей цилиндра гидровакуумного усилителя тормоза (для запасных частей) | |
| 53А-3550116 | 5***6 | Цилиндр гидровакуумного усилителя со штоком и уплотнителем в сборе | |
| 53А-3550118 | 5***8 | Толкатель с поршнем в сборе | |
| ВК-53-3550110 | В***0 | Цилиндр гидровакуумного усилителя с пробкой и штуцером (комплект) | |
| ВК-53А-3551100 | В***0 | Клапан гидровакуумного усилителя тормозов | |
| 1 | 5***1 | Корпус камеры гидровакуумного усилителя тормозов в сборе задний | |
| 2 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 2 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 3 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 3 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 3 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 4 | 5***2 | Шайба диафрагмы гидровакуумного усилителя тормозов | |
| 5 | 5***5 | Диафрагма гидровакуумного усилителя тормозов | |
| 6 | 5***6 | Втулка распорная тарелки гидровакуумного усилителя тормозов | |
| 7 | 5***1 | Тарелка диафрагмы гидровакуумного усилителя тормозов | |
| 8 | 5***4 | Пружина диафрагмы | |
| 9 | 2***9 | Винт М5-6gх45 | |
| 10 | 5***3 | Хомут камеры | |
| 11 | 5***8 | Кольцо уплотнительное гидровакуумного усилителя тормозов | |
| 12 | 5***7 | Шайба толкателя поршня | |
| 13 | 5***1 | Корпус камеры гидровакуумного усилителя тормозов в сборе передний | |
| 14 | 5***4 | Прокладка цилиндра | |
| 15 | 2***2 | Кольцо стопорное | |
| 16 | 2***9 | Шайба 13,5 | |
| 17 | 2***3 | Манжета уплотнительная | |
| 18 | 2***2 | Корпус уплотнителей цилиндра гидровакуумного усилителя тормоза | |
| 19 | 5***6 | Кольцо уплотнительное | |
| 20 | 5***8 | Шайба | |
| 21 | 5***А | Толкатель поршня цилиндра | |
| 22 | 5***1 | Толкатель клапана поршня цилиндра гидровакуумного усилителя тормозов | |
| 23 | 5***А | Поршень цилиндра гидровакуумного усилителя тормозов | |
| 24 | 5***5 | Шарик клапана поршня цилиндра БУ6,35 мм П ГОСТ 3722-60 () | |
| 25 | 5***5 | Пружина клапана управления | |
| 26 | 5***2 | Клапан атмосферный в сборе | |
| 27 | 5***1 | Клапан вакуумный со стержнем в сборе | |
| 28 | 5***2 | Пружина атмосферного клапана | |
| 29 | 2***0 | Крышка корпуса клапана управления | |
| 30 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 31 | 5***5 | Штуцер клапана управления | |
| 32 | 2***2 | Шайба 20 | |
| 33 | 5***6 | Шайба диафрагмы | |
| 34 | 2***5 | Диафрагма клапана управления | |
| 35 | 5***3 | Клапан управления гидровакуумным усилителем тормозов | |
| 36 | 5***8 | Манжета уплотнительная поршня | |
| 37 | 5***2 | Поршень клапана управления | |
| 38 | 2***1 | Клапан управления в сборе | |
| 39 | 2***9 | Болт М6-6gх20 ОСТ 37.001.123-96 | |
| 40 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 41 | 5***А | Прокладка крышки корпуса | |
| 42 | 5***2 | Корпус клапана управления | |
| 43 | 2***5 | Штуцер гидровакуумного усилителя тормозов | |
| 44 | 5***3 | Прокладка | |
| 44 | 5***3 | Прокладка | |
| 45 | 5***8 | Клапан прокачки колесного цилиндра | |
| 46 | 2***2 | Колпачок пресс-масленки | |
| 47 | 5***0 | Цилиндр гидровакуумного усилителя тормозов | |
| 48 | 5***4 | Прокладка пробки | |
| 49 | 5***5 | Пробка цилиндра гидровакуумного усилителя тормозов | |
| 50 | 5***А | Муфта соединительная | |
| 51 | 5***2 | Болт | |
| 52 | 5***2 | Кронштейн крепления гидровакуумного усилителя тормозов | |
| 53 | 2***8 | Болт М10-6gх22 | |
| 54 | 2***9 | Шайба 8 | |
| 55 | 5***8 | Колпачок манжеты поршня | |
| 56 | 5***1 | Манжета (45331112) | |
| 57 | 5***6 | Пружина клапана поршня цилиндра | |
| 58 | 2***П | Шплинт 1,4х16 | |
| 59 | 2***8 | Гайка М10-6Н | |
| 60 | 2***П | Штифт 3С4х20 | |
| 61 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 62 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 63 | 1***0 | Шланг гидровакуумного усилителя тормозов | |
| 64 | 2***9 | Лента 10х180 | |
| 65 | 2***8 | Шплинт хомутика | |
| 66 | 2***9 | Пряжка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
