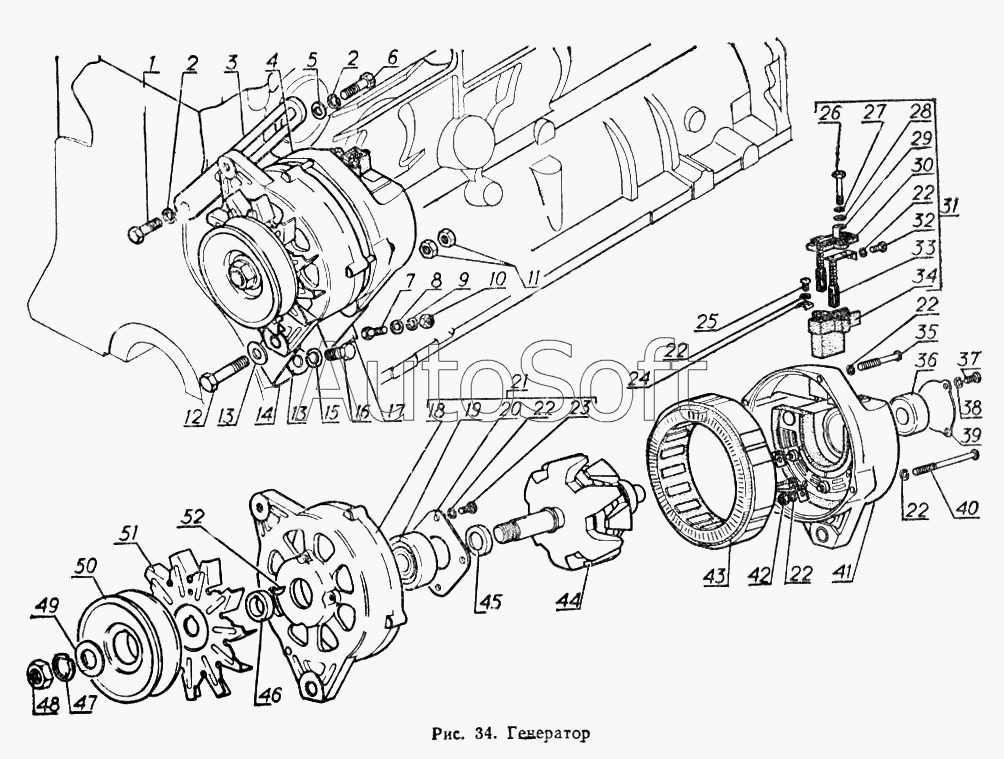

Каталог запасных частей к технике: ГАЗ-52-02. Генератор
39
26
27
28
29
30
31
32
33
34
35
36
37
38
25
40
41
42
43
44
45
46
47
48
49
50
51
52
14
2
2
3
4
5
6
7
8
9
9
10
11
12
13
13
1
15
16
17
18
19
20
21
22
22
22
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 2 | 2***9 | Шайба 8Т | |
| 3 | 6***5 | Планка генератора установочная (453114252) | |
| 4 | Г***0 | Генератор Г250Д1 | |
| 5 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 6 | 2***9 | Болт М8-6gх22 ОСТ 37.001.123-96 | |
| 7 | 2***9 | Болт М8х20 | |
| 8 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 9 | 2***9 | Шайба 8Т | |
| 9 | 2***9 | Шайба пружинная 8 | |
| 10 | 2***9 | Гайка М8 | |
| 11 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 12 | 2***9 | Болт М10-6gх40 | |
| 13 | 2***9 | Шайба 10,5 | |
| 14 | 5***8 | Кронштейн генератора передний | |
| 15 | 2***9 | Шайба 10Т | |
| 16 | 2***9 | Болт М10-6gх32 ОСТ 37.001.123-96 | |
| 17 | 5***9 | Кронштейн генератора задний | |
| 18 | Г***1 | Крышка со стороны привода | |
| 19 | 1***9 | Подшипник со стороны привода ТУ 4338-АВ | |
| 20 | Г***4 | Держатель сальника наружный | |
| 21 | Г***0 | Крышка со стороны привода в сборе | |
| 22 | Х***1 | Шайба 5Т пружинная | |
| 22 | Х***1 | Шайба 5Т пружинная | |
| 22 | Х***1 | Шайба 5Т пружинная | |
| 22 | Х***1 | Шайба 5Т пружинная | |
| 23 | Н***3 | Винт | |
| 24 | Г***3 | Скоба | |
| 25 | Х***7 | Винт | |
| 26 | Г***6 | Болт | |
| 27 | М***1 | Шайба 5Т пружинная | |
| 28 | 8***А | Шайба | |
| 29 | Г***А | Щетка в сборе | |
| 30 | Г***2 | Крышка щеткодержателя | |
| 31 | Г***0 | Щеткодержатель в сборе | |
| 32 | Н***3 | Болт | |
| 33 | Г***А | Щетка в сборе | |
| 34 | Г***1 | Щеткодержатель | |
| 35 | Н***4 | Вннт | |
| 36 | 1***9 | Подшипник со стороны контактных колец ТУ 4528-АВ | |
| 37 | 8***1 | Винт | |
| 38 | Х***2 | Шайба 4 пружинная | |
| 39 | Г***0 | Крышка подшипника | |
| 40 | Н***6 | Вннт | |
| 41 | Г***0 | Крышка со стороны контактных колец в сборе | |
| 42 | М***8 | Гайка М5 | |
| 43 | Г***Б | Статор в сборе | |
| 44 | Г***0 | Ротор в сборе | |
| 45 | Г***5 | Чашка переднего подшипника генератора опорная | |
| 46 | Г***4 | Втулка | |
| 47 | М***4 | Шайба 16Л пружинная | |
| 48 | М***5 | Гайка М16х1,5-6Н | |
| 49 | Н***2 | Шайба | |
| 50 | Г***1 | Шкив | |
| 51 | Г***5 | Вентилятор в сборе | |
| 52 | Н***1 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
