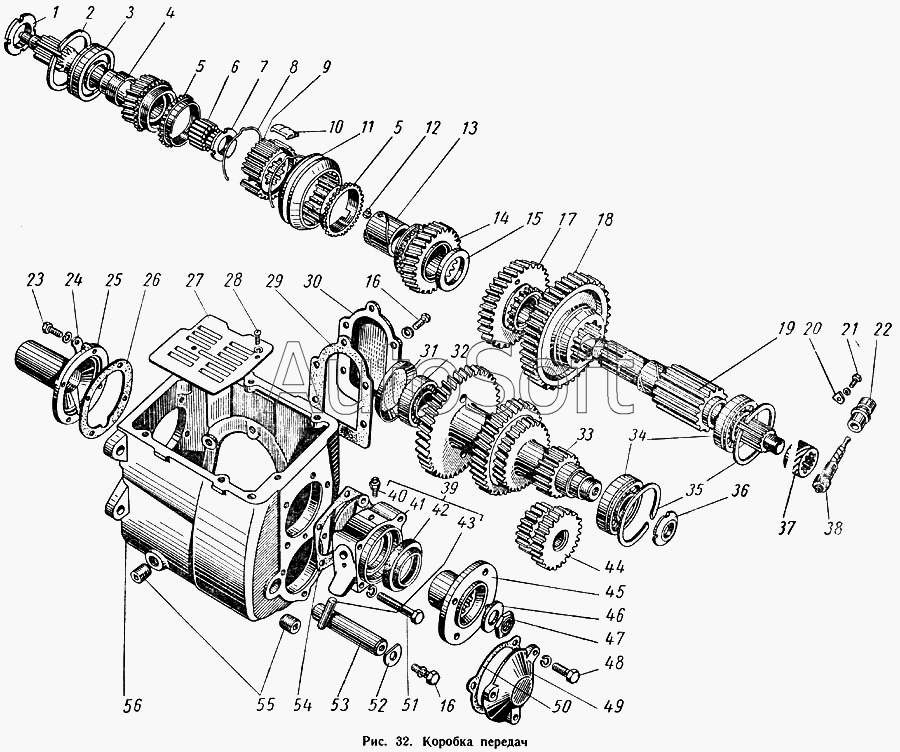

Каталог запасных частей к технике: ГАЗ-52-01. Коробка передач
30
37
36
35
35
34
34
33
32
31
38
29
28
27
26
25
24
23
22
47
56
55
54
53
52
51
50
49
48
21
46
45
44
43
42
41
40
39
2
1
3
12
20
19
18
17
16
16
15
14
13
11
10
9
8
7
6
5
5
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201283-П8 | 2***8 | Болт М10-4hх28 | |
| 216298-П2 | 2***2 | Шпилька М14х1,5-4hх32 | |
| 250551-П8 | 2***8 | Гайка М14х1,5 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252153-П2 | 2***2 | Шайба 5Л ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252178-П8 | 2***8 | Шайба 14 пружинная | |
| 52-1700010 | 5***0 | Коробка передач в сборе | |
| 52-1701022 | 5***2 | Комплект первичного вала с блокирующим кольцом синхронизатора | |
| 52-1701025 | 5***5 | Вал первичный в сборе | |
| 52-1701100-Б | 5***Б | Вал вторичный коробки передач в сборе | |
| 52-1701116-Б | 5***Б | Муфта скользящая переключения третьей и четвертой передач коробки передач со ступицей (комплект) | |
| 52-1701128 | 5***8 | Комплект шестерни третьей передачи с блокирующим кольцом синхронизатора | |
| 1 | 5***4 | Гайка подшипника первичного вала | |
| 2 | 5***3 | Кольцо упорное | |
| 3 | 5***2 | Подшипник первичного вала коробки передач | |
| 4 | 5***0 | Вал коробки передач первичный | |
| 5 | 5***4 | Кольцо блокирующее третьей и четвертой передач синхронизатора коробки передач | |
| 6 | 5***2 | Ролик переднего подшипника вторичного вала коробки передач | |
| 7 | 5***5 | Гайка вторичного вала коробки передач стопорная | |
| 8 | 5***0 | Пружина синхронизатора коробки передач | |
| 9 | 5***9 | Ступица скользящей муфты синхронизатора третьей и четвертой передач коробки передач | |
| 10 | 2***1 | Сухарь синхронизатора коробки передач | |
| 11 | 5***Б | Муфта скользящая переключения третьей и четвертой передач коробки передач | |
| 12 | 5***0 | Стопор втулки шестерни третьей передачи | |
| 13 | 5***5 | Втулка распорная шестерни третьей передачи | |
| 14 | 5***3 | Шестерня третьей передачи вторичного вала коробки передач в сборе | |
| 15 | 5***4 | Шайба шестерни второй передачи вторичного вала упорная | |
| 16 | 2***П | Болт М10х20 крепления крышки люка отбора мощности коробки передач | |
| 16 | 2***8 | Болт М10-6gх20 | |
| 17 | 5***1 | Шестерня второй передачи вторичного вала в сборе | |
| 18 | 5***Б | Шестерня первой передачи и заднего хода коробки передач скользящая | |
| 19 | 5***5 | Вал вторичный | |
| 20 | 5***1 | Стопор | |
| 21 | 2***8 | Болт М6-6gх12 | |
| 22 | 5***0 | Штуцер гибкого вала | |
| 23 | 2***8 | Болт М8-6gх22 | |
| 24 | 5***А | Скоба оттяжной пружины муфты подшипника выключения сцепления | |
| 25 | 5***0 | Крышка подшипника первичного вала коробки передач | |
| 26 | 5***2 | Прокладка крышки подшипника первичного вала коробки передач | |
| 27 | 5***6 | Грязеуловитель коробки передач | |
| 28 | 2***П | Винт М5х7 крепления грязеуловителя | |
| 29 | 5***1 | Прокладка крышки люка отбора мощности коробки передач | |
| 30 | 5***0 | Крышка люка отбора мощности коробки передач | |
| 31 | 5***А | Заглушка переднего подшипника блока шестерен промежуточного вала | |
| 32 | 5***4 | Подшипник блока шестерен промежуточного вала коробки передач передний в сборе | |
| 33 | 5***0 | Блок шестерен промежуточного вала коробки передач | |
| 34 | 5***3 | Подшипник блока шестерен промежуточного вала коробки передач задний | |
| 34 | 5***3 | Подшипник блока шестерен промежуточного вала коробки передач задний | |
| 35 | 2***4 | Кольцо стопорное подшипника | |
| 35 | 2***4 | Кольцо стопорное подшипника | |
| 36 | 5***9 | Гайка стопорная | |
| 37 | 5***3 | Шестерня привода спидометра ведущая | |
| 38 | 5***4 | Шестерня привода к спидометру ведомая | |
| 39 | 5***0 | Крышка заднего подшипника вторичного вала коробки передач в сборе | |
| 40 | 2***П | Сапун в сборе К1/8" | |
| 41 | 5***5 | Крышка заднего подшипника вторичного вала коробки передач | |
| 42 | 5***А | Манжета в сборе | |
| 43 | 5***5 | Палец рычага привода центрального тормоза | |
| 44 | 5***0 | Блок шестерен заднего хода коробки передач в сборе | |
| 45 | 5***Д | Фланец вторичного вала коробки передач | |
| 46 | 5***4 | Шайба специальная | |
| 47 | 5***7 | Гайка М22х1,5 | |
| 48 | 2***П | Болт М10х25 крышки заднего подшипника промежуточного вала коробки передач | |
| 49 | 5***0 | Крышка заднего подшипника блока шестерен промежуточного вала коробки передач | |
| 50 | 5***5 | Прокладка крышки заднего подшипника промежуточного вала коробки передач | |
| 51 | 2***8 | Болт М10-6gх65 | |
| 52 | 5***2 | Пластина оси блока шестерен заднего хода коробки передач упорная | |
| 53 | 5***0 | Ось блока шестерен заднего хода коробки передач | |
| 54 | 5***3 | Прокладка крышки заднего подшипника вторичного вала коробки передач | |
| 55 | А***7 | Пробка КГ1/2" | |
| 56 | 5***5 | Картер коробки передач |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
