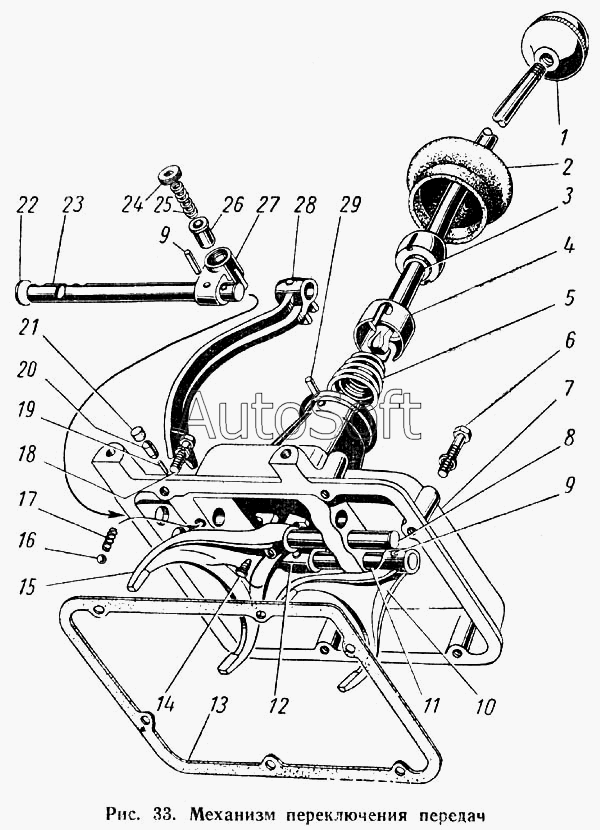

Каталог запасных частей к технике: ГАЗ-52-01. Механизм переключения передач
22
14
15
16
17
18
19
20
21
13
23
24
25
26
27
28
29
12
11
10
9
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 258252-П | 2***П | Шплинт 1,2х150 ОСТ 37.001.172-92 | |
| 52-1702094 | 5***4 | Головка включения заднего хода коробки передач в сборе | |
| 53-1702010 | 5***0 | Верхняя крышка коробки передач в сборе | |
| 1 | 5***8 | Рукоятка в сборе | |
| 2 | 5***8 | Колпак верхней крышки коробки передач защитный | |
| 3 | 5***0 | Рычаг переключения передач коробки передач | |
| 4 | 5***6 | Колпак рычага переключения передач | |
| 5 | 5***2 | Пружина рычага переключения передач | |
| 6 | 2***8 | Болт М10-6gх45 | |
| 7 | 5***5 | Верхняя крышка коробки передач | |
| 8 | 5***1 | Шток переключения третьей и четвертой передач | |
| 9 | 2***8 | Штифт 5х25 | |
| 10 | 5***4 | Вилка переключения первой и второй передач коробки передач | |
| 11 | 5***0 | Шток переключения первой и второй передач | |
| 12 | 5***5 | Головка штока переключения первой и второй передач коробки передач | |
| 13 | 5***6 | Прокладка верхней крышки коробки передач | |
| 14 | 2***П | Винт М10х1-6hх17,5 | |
| 15 | 5***7 | Вилка переключения третьей и четвертой передач коробки передач | |
| 16 | 2***П | Шарик диаметром 9,5 мм фиксатора механизма переключения передач | |
| 17 | А***4 | Пружина стопорного шарика механизма переключения передач | |
| 18 | 2***8 | Болт М10х25 | |
| 19 | 5***5 | Палец штока переключения третьей и четвертой передач стопорный | |
| 20 | 5***0 | Плунжер стопорный штоков переключения передач | |
| 21 | 5***9 | Заглушка отверстия плунжеров штока переключения передач | |
| 22 | 2***П | Заглушка 20 | |
| 23 | 5***2 | Шток переключения заднего хода | |
| 24 | 5***9 | Стопор пружины | |
| 25 | 5***8 | Пружина предохранителя включения заднего хода коробки передач | |
| 26 | 5***7 | Предохранитель включений первой и второй передач и заднего хода | |
| 27 | 5***5 | Головка штока заднего хода коробки передач | |
| 28 | 5***2 | Вилка включения заднего хода коробки передач | |
| 29 | 2***8 | Штифт 6х16 установочный рычага переключения передач |
