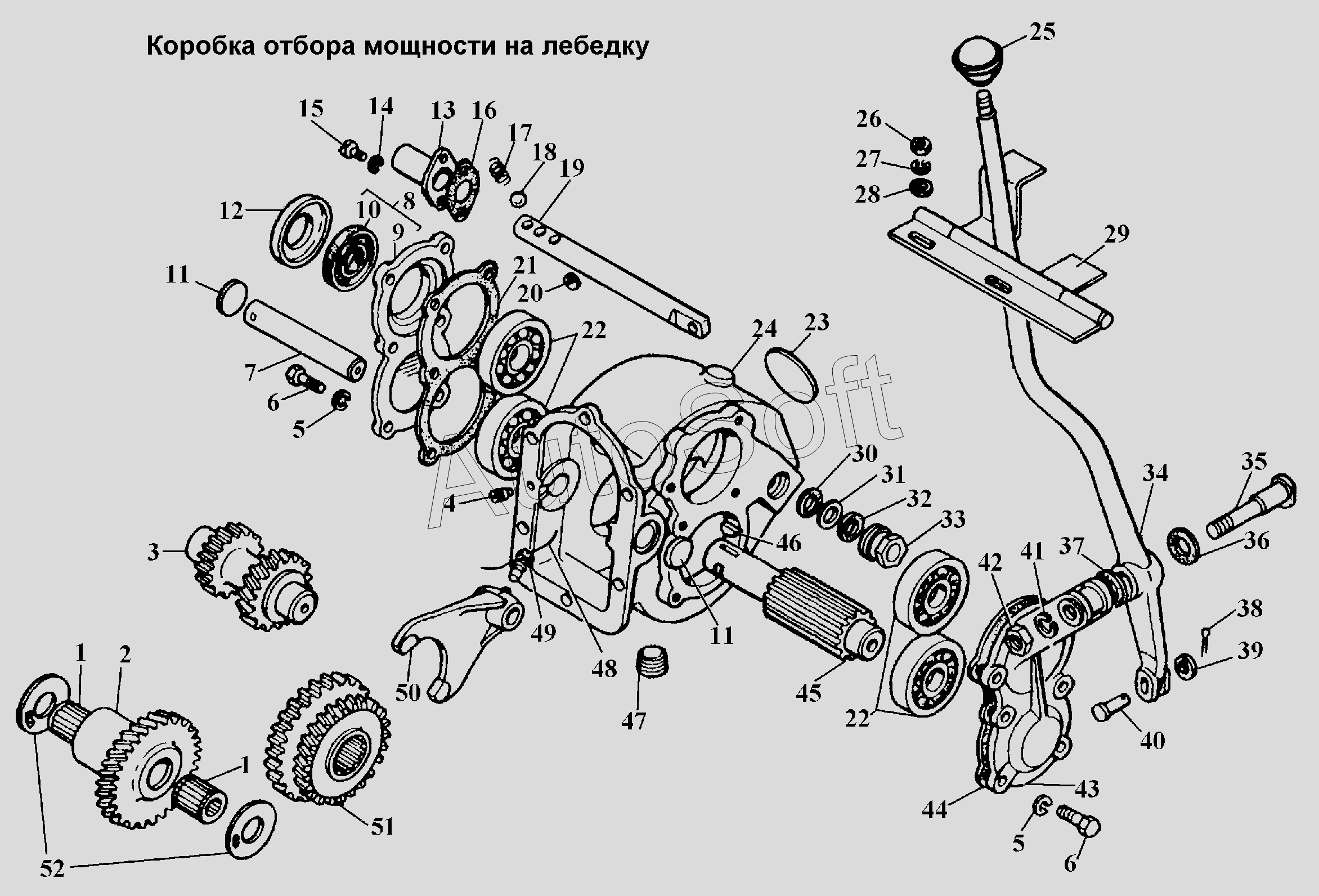

Каталог запасных частей к технике: ГАЗ-3308 (2002). Коробка отбора мощности на лебедку
40
28
29
30
31
32
33
34
35
36
37
38
39
27
41
42
43
44
45
46
47
48
49
50
51
52
15
2
3
4
5
5
6
6
7
8
9
10
11
11
12
13
1
1
16
17
18
19
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***3 | Подшипник в сборе ГОСТ 520-71 | |
| 2 | 6***Б | Шестерня ведущая коробки отбора мощности | |
| 3 | 6***Б | Блок шестерен промежуточного вала коробки отбора мощности | |
| 4 | 2***2 | Винт М8х1-6hх15 | |
| 5 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 6 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 7 | 6***0 | Ось ведущей шестерни | |
| 8 | 6***3 | Крышка в сборе | |
| 9 | 6***0 | Крышка подшипников коробки отбора мощности передняя | |
| 10 | 6***0 | Манжета с пружиной в сборе | |
| 11 | 2***П | Заглушка 26 ОСТ 37.001.173-82 | |
| 12 | 6***0 | Кольцо защитное | |
| 13 | 6***Г | Колпак защитный штока | |
| 15 | 2***8 | Винт М6х1х10 | |
| 16 | 6***3 | Прокладка защитного колпака штока | |
| 17 | 5***7 | Пружина фиксатора | |
| 18 | 4***6 | Шарик 9,525-40 | |
| 19 | 6***2 | Шток вилки включения передач | |
| 20 | 6***А | Прокладка крышки подшипника | |
| 21 | 6***8 | Заглушка отверстия фиксатора штока | |
| 22 | 3***5 | Подшипник в сборе ГОСТ 520-71 | |
| 23 | 2***П | Заглушка 52 ОСТ 37.001.173-82 | |
| 24 | 6***0 | Картер коробки отбора мощности | |
| 25 | 6***3 | Рукоятка рычагов управления | |
| 26 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 27 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 28 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 29 | 6***6 | Упор рычага переключения коробки отбора мощности в сборе | |
| 30 | 6***0 | Сальник штоков | |
| 31 | 2***П | Шайба 16,5 | |
| 32 | 6***3 | Кольцо уплотнительное сальника штоков | |
| 33 | 6***2 | Гайка сальника штоков | |
| 34 | 3***4 | Рычаг | |
| 35 | 4***6 | Ось рычага переключения | |
| 36 | 2***4 | Шайба упорная | |
| 37 | 4***5 | Втулка | |
| 38 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 39 | 2***9 | Шайба 8,5 | |
| 40 | 2***9 | Палец 8х28 ОСТ 37.001.163-97 | |
| 41 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 42 | 2***9 | Гайка М12х1,25 | |
| 43 | 6***5 | Крышка подшипников задняя | |
| 44 | 6***2 | Прокладка крышки подшипника | |
| 45 | 6***0 | Вал вторичный коробки | |
| 46 | 4***1 | Шпонка 8х13 | |
| 47 | А***7 | Пробка КГ1/2" | |
| 48 | 2***П | Шплинт 1,2х175 ОСТ 37.001.172-92 | |
| 49 | 2***П | Винт М10х1-6hх17,5 | |
| 50 | 6***6 | Вилка включения передач | |
| 51 | 6***4 | Блок шестерен прямого и обратного хода вторичного хода | |
| 52 | М***9 | Шайба упорная блока шестерен промежуточного вала коробки передач - неподвижная |
