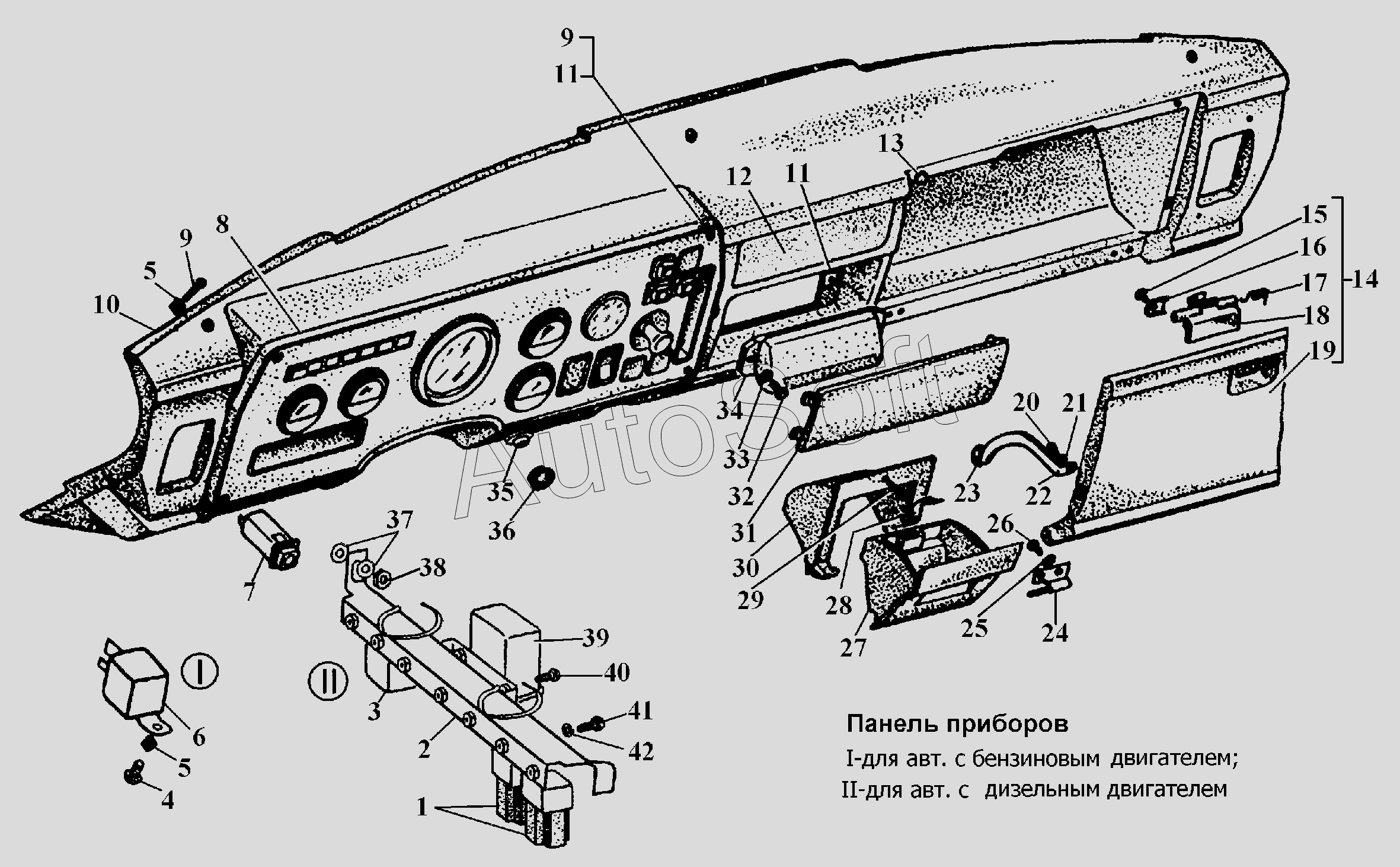

Каталог запасных частей к технике: ГАЗ-3308 (2002). Панель приборов
7
12
8
22
31
24
1
2
3
4
5
5
6
9
9
10
11
11
13
14
15
16
17
18
19
20
21
23
25
26
27
28
29
30
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3308-5325010-10 | 3***0 | Панель с приборами | |
| 3308-5325010-30 | 3***0 | Панель с приборами | |
| 33081-5325010-40 | 3***0 | Панель с приборами | |
| 1 | 8***0 | Реле 861.3747000 ТУ 37.459.158-93 | |
| 1 | 9***0 | Реле 901.3747000 ТУ 37.003.1418-94 | |
| 2 | 4***9 | Кронштейн крепления реле | |
| 3 | 3***7 | Реле стартера | |
| 3 | 7***0 | Реле стартера | |
| 4 | 2***9 | Винт 4х12 ОСТ 37.001.188-81 | |
| 5 | 2***5 | Гайка 4 | |
| 6 | 7***2 | Реле стартера (711.3747000-02) | |
| 7 | 2***4 | Выключатель аварийной сигнализации | |
| 7 | 2***2 | Выключатель аварийной сигнализации | |
| 7 | 2***1 | Выключатель аварийной сигнализации | |
| 7 | 3***0 | Выключатель аварийной сигнализации | |
| 8 | 3***0 | Щиток приборов | |
| 8 | 3***0 | Щиток приборов | |
| 9 | 2***4 | Винт М4х25 | |
| 10 | 4***8 | Панель приборов | |
| 11 | 3***0 | Гайка специальная | |
| 12 | 3***9 | Заглушка | |
| 12 | 3***1 | Заглушка | |
| 13 | 4***5 | Упор дверцы вещевого ящика | |
| 14 | 4***6 | Дверца вещевого ящика | |
| 15 | 2***9 | Винт М4х10 ОСТ 37.001.188-81 | |
| 16 | 4***8 | Колпачок | |
| 17 | 4***6 | Пружина | |
| 18 | 4***8 | Ручка дверцы вещевого ящика | |
| 19 | 4***8 | Облицовка дверцы вещевого ящика | |
| 20 | 2***9 | Винт М6-6gх10 ОСТ 37.001.130-81 | |
| 21 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 22 | 4***6 | Ограничитель дверцы вещевого ящика правый | |
| 22 | 4***7 | Ограничитель левый | |
| 23 | 5***7 | Буфер ограничителя | |
| 24 | 4***2 | Петля правая | |
| 24 | 4***3 | Петля левая | |
| 25 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 26 | 2***9 | Винт М5х16 ОСТ 37.001.187-81 | |
| 27 | 4***6 | Обойма пепельницы | |
| 28 | 4***2 | Пружина пепельницы | |
| 29 | 2***9 | Винт 4х16 | |
| 30 | 4***8 | Корпус пепельницы | |
| 31 | 3***0 | Крышка люка | |
| 31 | 3***0 | Крышка люка | |
| 32 | 2***9 | Винт 4х25 | |
| 33 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 34 | П***1 | Блок предохранителей (ПР121.3722000) | |
| 35 | 1***1 | Выключатель кнопочный | |
| 36 | 5***4 | Заглушка | |
| 37 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 38 | 2***9 | Гайка М8-4Н5Н | |
| 39 | 2***7 | Реле блокировки стартера | |
| 40 | 2***9 | Винт М5-6gх10 ОСТ 37.001.127-81 | |
| 41 | 4***0 | Болт М5х12 | |
| 42 | 2***2 | Шайба 5Т ОСТ 37.001.115-75 |
