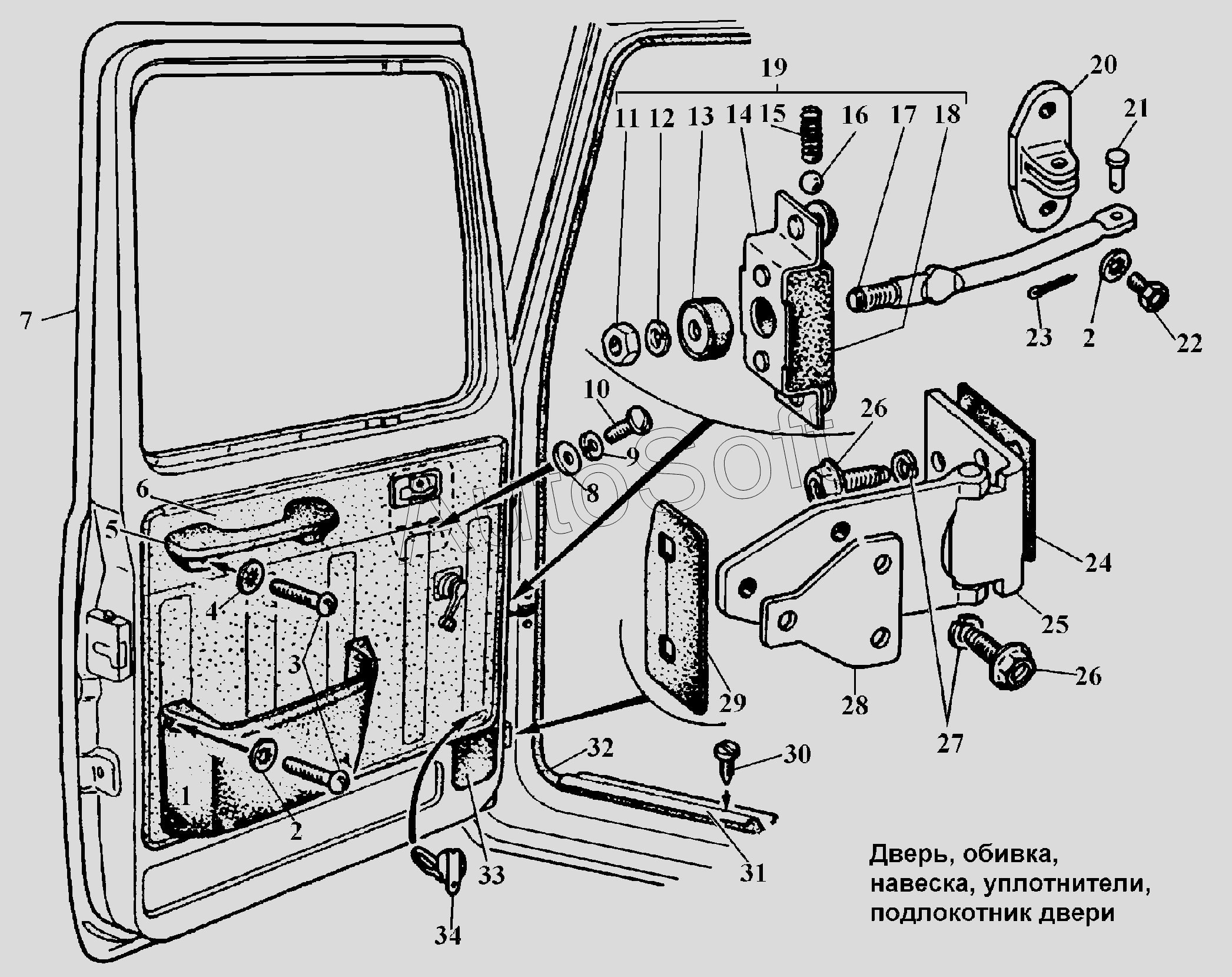

Каталог запасных частей к технике: ГАЗ-3308 (2002). Двери, обтвка, навеска, уплотнители, подлокотники
1
2
2
3
4
5
6
7
10
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Ящик аптечки | |
| 2 | 2***9 | Шайба 2-6 ОСТ 37.001.145-75 | |
| 3 | 2***9 | Винт М6-6gх25 ОСТ 37.001.127-81 | |
| 4 | 2***9 | Шайба 6 ОСТ 37.001.145-75 | |
| 5 | 4***0 | Подлокотник двери в сборе | |
| 6 | 4***2 | Обивка двери правая в сборе | |
| 6 | 4***3 | Обивка двери левая в сборе | |
| 7 | 4***8 | Дверь правая (бондеризованная, грунтованная) | |
| 7 | 4***9 | Дверь левая (бондеризованная, грунтованная) | |
| 10 | 2***9 | Винт М6-6gх14 ОСТ 37.001.130-81 | |
| 12 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 13 | 4***6 | Буфер ограничителя двери в сборе | |
| 14 | 4***7 | Крышка стопора ограничителя с осью | |
| 15 | 4***8 | Пружина стопора ограничителя | |
| 16 | 4***6 | Шарик 9,525-40 | |
| 17 | 4***0 | Рычаг ограничителя | |
| 18 | 4***2 | Корпус стопора ограничителя | |
| 19 | 4***2 | Ограничитель двери в сборе | |
| 20 | 2***8 | Кронштейн ограничителя | |
| 21 | 2***9 | Палец 6х14 | |
| 22 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 23 | 2***9 | Шплинт 2х10 ОСТ 37.001.171-93 | |
| 24 | 4***6 | Прокладка | |
| 25 | 3***0 | Петля двери правая | |
| 25 | 3***1 | Петля двери левая | |
| 26 | 4***0 | Болт М10х30 | |
| 27 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 28 | 2***1 | Пластина крепления петли к двери | |
| 29 | 3***4 | Уплотнитель петли | |
| 30 | 2***9 | Винт 4х12 ОСТ 37.001.188-81 | |
| 31 | 4***0 | Облицовка порога | |
| 32 | 4***1 | Кант проема двери | |
| 33 | 4***2 | Крышка петельного люка | |
| 34 | 2***0 | Пистон крепления обивки в сборе |
