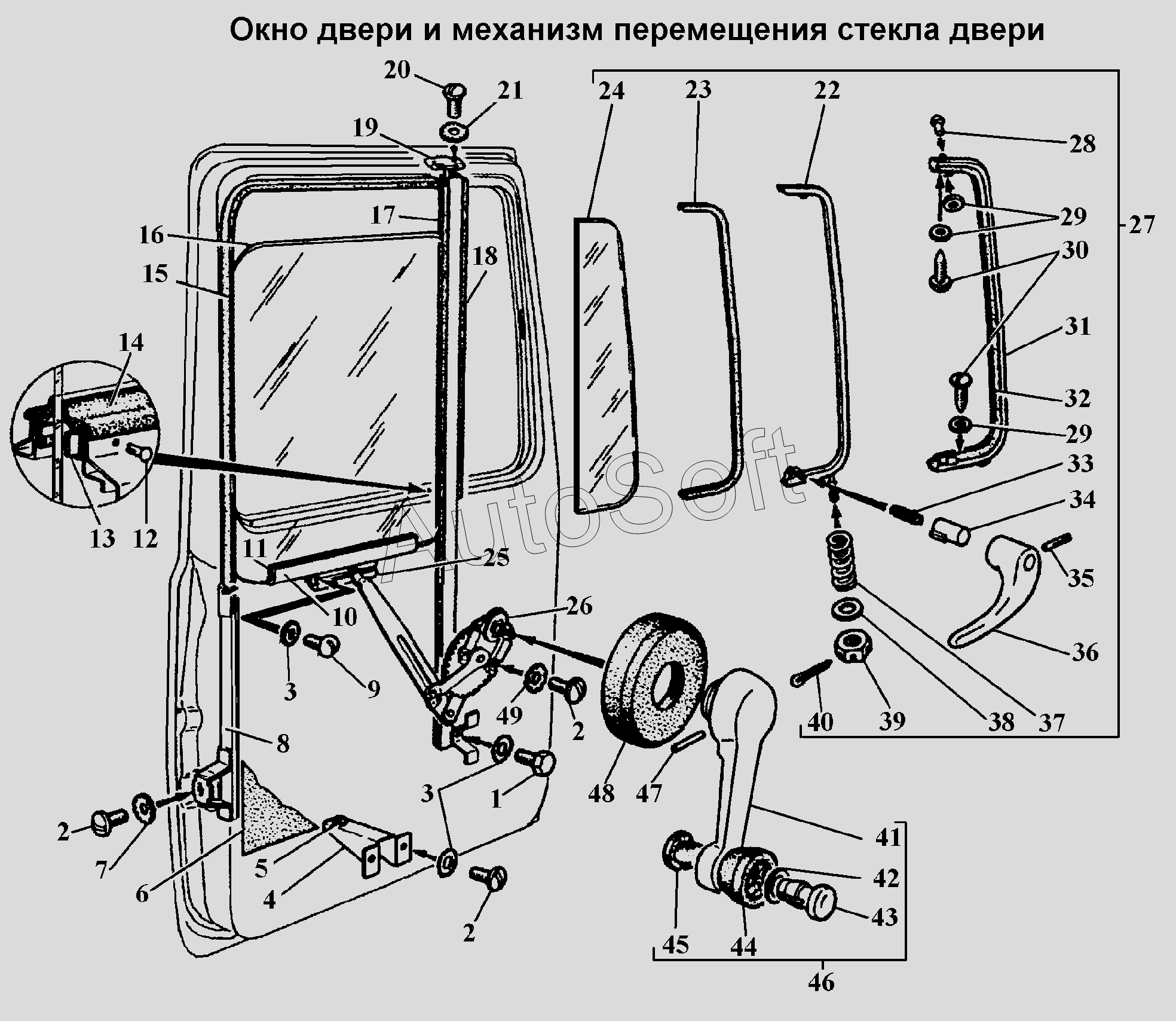

Каталог запасных частей к технике: ГАЗ-3308 (2002). Окно двери и механизм перемещения стекла двери
36
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
21
37
38
39
40
41
42
43
44
45
46
47
48
49
7
1
2
2
2
3
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 2 | 2***9 | Винт М6-6gх10 ОСТ 37.001.130-81 | |
| 3 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 4 | 4***0 | Кронштейн упора опускного стекла двери | |
| 5 | 6***0 | Пистон | |
| 6 | 4***7 | Заклейка двери | |
| 7 | 2***9 | Шайба 2-6 ОСТ 37.001.146-75 | |
| 8 | 4***6 | Обойма желобка опускного стекла задняя в сборе | |
| 9 | 2***9 | Винт М6-6gх8 ОСТ 37.001.127-81 | |
| 10 | 4***0 | Обойма опускного стекла в сборе | |
| 11 | 3***8 | Прокладка опускного стекла передней двери в обойме толстая | |
| 12 | 2***9 | Заклепка 3х8 ОСТ 37.001.159-75 | |
| 13 | 4***4 | Держатель уплотнителя опускного стекла | |
| 14 | 4***8 | Уплотнитель опускного стекла двери правый | |
| 14 | 4***9 | Уплотнитель опускного стекла двери левый | |
| 15 | 4***4 | Желобок опускного стекла двери | |
| 16 | 4***4 | Стекло опускное окна двери | |
| 17 | 4***2 | Желобок опускного стекла на стойке двери | |
| 18 | 4***0 | Уплотнитель поворотного стекла окна двери | |
| 19 | 4***6 | Стойка опускного стекла двери правая (сварка) | |
| 19 | 4***7 | Стойка опускного стекла двери левая (сварка) | |
| 20 | 2***9 | Винт М5-6gх10 ОСТ 37.001.130-81 | |
| 21 | 2***9 | Шайба 2-5 ОСТ 37.001.146-75 | |
| 22 | 4***4 | Рамка стекла вентиляции двери правая | |
| 22 | 4***5 | Рамка стекла вентиляции двери левая в сборе | |
| 23 | 4***4 | Прокладка стекла | |
| 24 | 4***1 | Стекло поворотное двери | |
| 25 | 6***0 | Кулиса стеклоподъемника | |
| 26 | 4***2 | Стеклоподъемник двери правый | |
| 26 | 4***3 | Стеклоподъемник двери левый | |
| 27 | 4***6 | Вентиляция двери правая | |
| 27 | 4***7 | Вентиляция двери левая | |
| 28 | 2***9 | Заклепка 4х8 ОСТ 37.001.157-75 | |
| 29 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 30 | 2***9 | Винт М4х18 ОСТ 37.001.188-81 | |
| 31 | 4***0 | Обойма уплотнителя вентиляции двери правая | |
| 31 | 4***1 | Обойма уплотнителя вентиляции двери левая | |
| 32 | 4***2 | Уплотнитель стекла вентиляции двери правый | |
| 32 | 4***3 | Уплотнитель стекла вентиляции двери левый | |
| 33 | 2***6 | Пружина оси рычага переключения передач | |
| 34 | 2***0 | Стопор ручки поворотного стекла | |
| 35 | 2***9 | Штифт 2х12 ОСТ 37.001.116-75 | |
| 36 | 4***2 | Ручка поворотного стекла правая | |
| 36 | 4***3 | Ручка поворотного стекла левая | |
| 37 | А***В | Пружина зажима оси стекла вентиляции | |
| 38 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 39 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.108-93 | |
| 40 | 2***9 | Шплинт 2,5х16 ОСТ 37.001.171-93 | |
| 41 | 4***0 | Ручка стеклоподъемника | |
| 42 | 3***3 | Шайба пружинная | |
| 43 | 3***0 | Ось наконечника ручки стеклоподъемника | |
| 44 | 3***8 | Наконечник ручки стеклоподъемника | |
| 45 | 4***0 | Втулка наконечника ручки | |
| 46 | 4***1 | Ручка стеклоподъемника с наконечником | |
| 47 | 4***4 | Штифт 3х16 | |
| 48 | 4***8 | Розетка ручки стеклоподъемника | |
| 49 | 2***9 | Шайба 6,5 |
