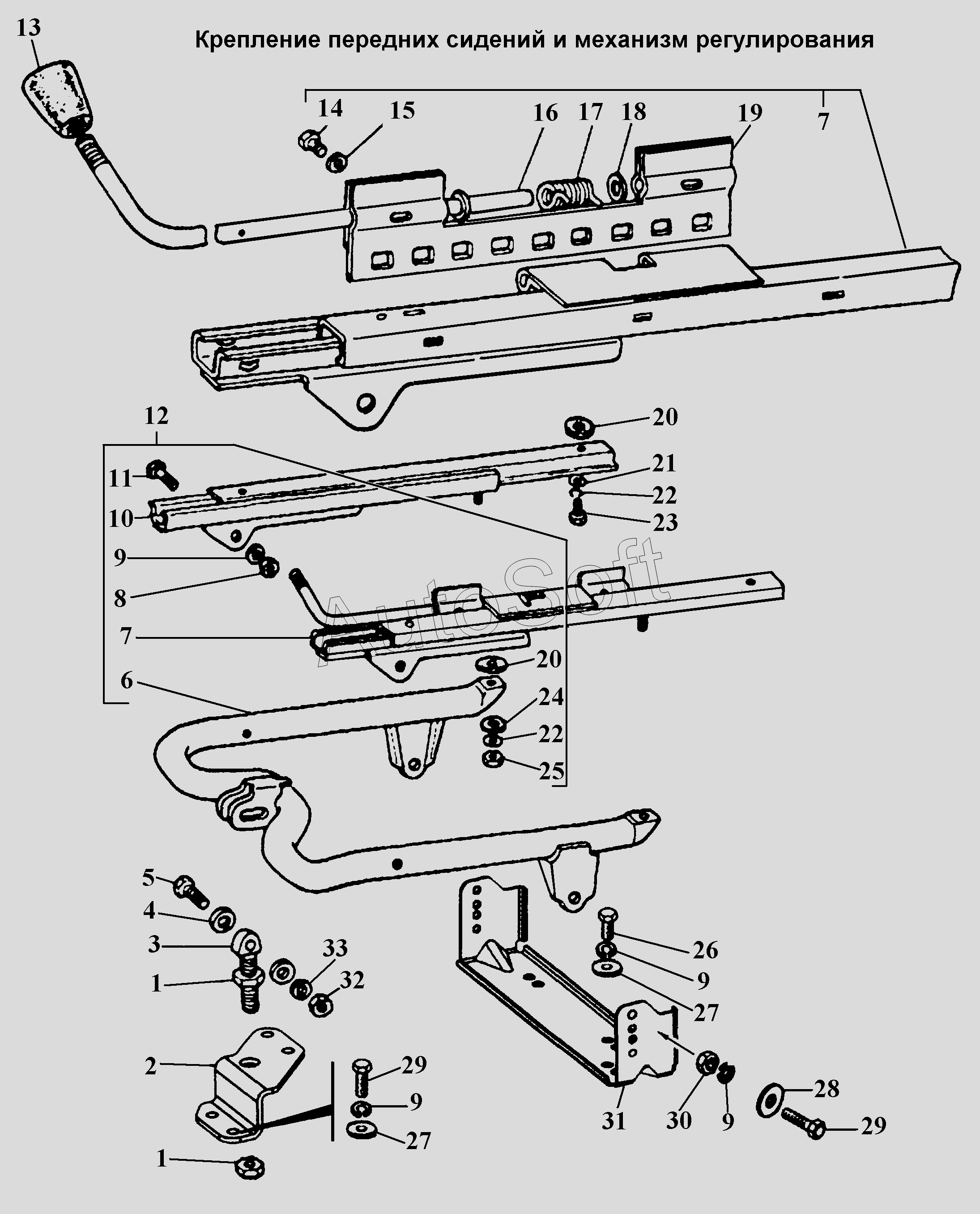

Каталог запасных частей к технике: ГАЗ-3308 (2002). Крепление передних сидений и механизм регулирования
17
33
32
31
29
29
28
27
27
26
25
24
22
22
21
20
20
19
18
1
1
16
15
14
13
12
11
10
9
9
9
9
8
7
7
6
5
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 2 | 3***2 | Кронштейн крепления сиденья передний верхний | |
| 3 | 3***8 | Стойка рамы | |
| 5 | 2***9 | Болт М10-6gх45 ОСТ 37.001.123-96 | |
| 6 | 3***0 | Рама механизма регулирования сидений в сборе | |
| 7 | 3***1 | Салазки механизма регулирования левые в сборе | |
| 8 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 9 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 10 | 3***0 | Салазки правые в сборе | |
| 11 | 2***9 | Болт М8-6gх45 ОСТ 37.001.123-96 | |
| 12 | 3***8 | Механизм регулирования сиденья водителя в сборе | |
| 13 | 2***1 | Рукоятка фиксатора | |
| 14 | 2***9 | Болт М4х14 | |
| 15 | 2***2 | Шайба 4 ОСТ 37.001.115-75 | |
| 16 | 3***2 | Ось защелки салазок | |
| 17 | 2***4 | Пружина защелки салазок | |
| 18 | 2***9 | Шайба 8,5 | |
| 19 | 3***8 | Защелка салазок в сборе | |
| 20 | 2***0 | Прокладка | |
| 21 | 2***9 | Шайба 6,5 | |
| 22 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 24 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 25 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 26 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 27 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 28 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 29 | 2***9 | Болт М8-6gх22 | |
| 31 | 3***4 | Кронштейн крепления сиденья задний | |
| 32 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 33 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
