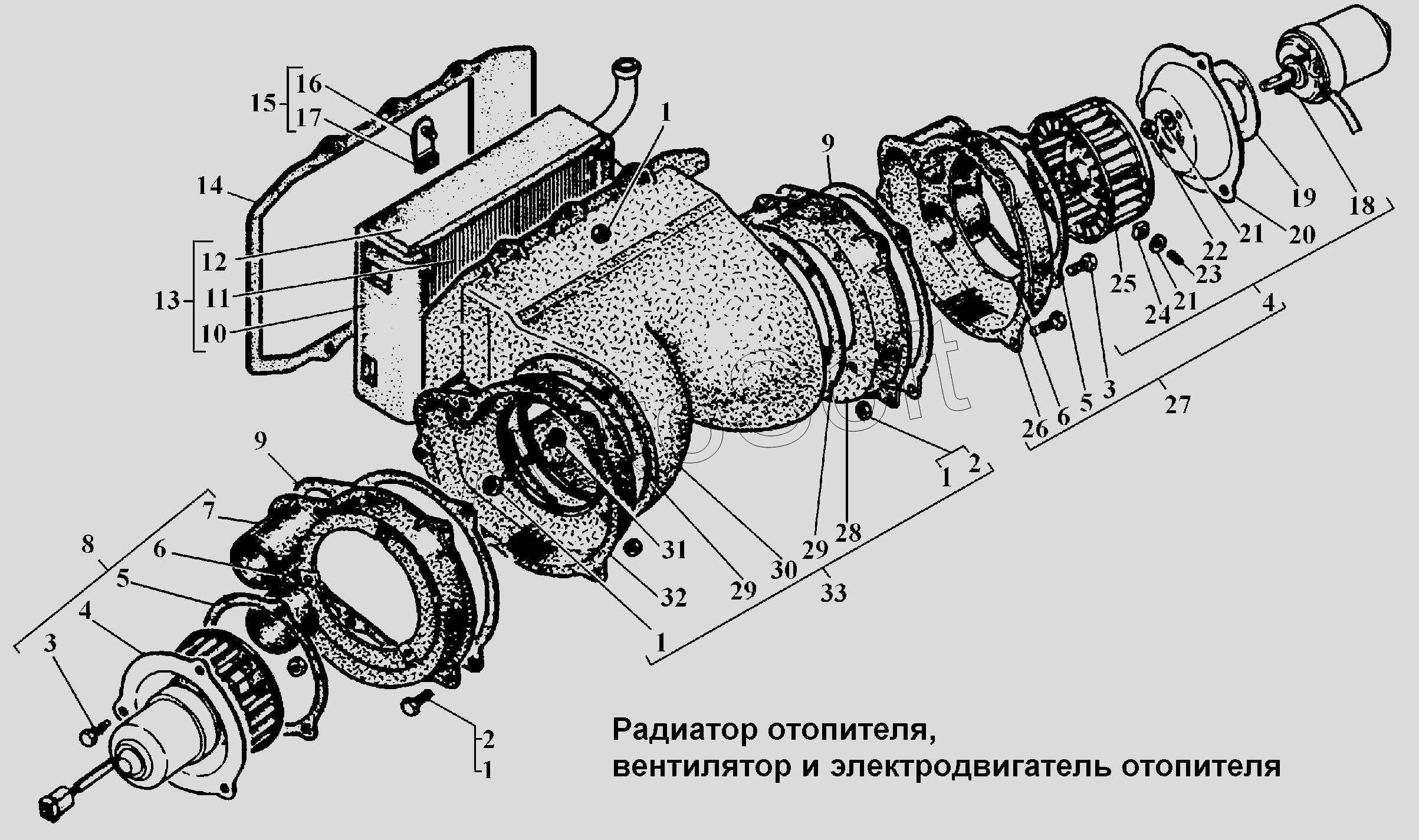

Каталог запасных частей к технике: ГАЗ-3308 (2002). Радиатор отопителя, вентилятор и электродвигатель отопителя
1
1
1
1
2
2
3
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3308-8101178 | 3***8 | Электродвигатель отопителя с ротором | |
| 3308-8101330 | 3***0 | Корпус вентилятора правый | |
| 3308-8101331 | 3***1 | Корпус вентилятора левый | |
| 33081-8101330 | 3***0 | Корпус вентилятора правый | |
| 33081-8101331 | 3***1 | Корпус вентилятора левый | |
| МЭ236-В | М***В | Электродвигатель (МЭ236-В-3730000) | |
| МЭ237 | М***7 | Электродвигатель отопителя | |
| 1 | 4***8 | Гайка М6 | |
| 2 | 2***9 | Болт М6-6gх25 ОСТ 37.001.123-96 | |
| 3 | 2***9 | Болт М6-6gх25 | |
| 4 | 3***8 | Электродвигатель отопителя с ротором | |
| 4 | 3***8 | Электродвигатель отопителя с ротором | |
| 5 | 1***0 | Прокладка диска электродвигателя заднего отопителя | |
| 6 | 2***2 | Гайка М6 | |
| 7 | 4***1 | Корпус вентилятора левый | |
| 8 | 3***1 | Корпус вентилятора левый | |
| 9 | 4***6 | Прокладка корпуса вентилятора | |
| 10 | 3***1 | Прокладка радиатора отопителя боковая | |
| 11 | 3***0 | Радиатор отопителя в сборе | |
| 12 | 3***0 | Прокладка радиатора отопителя верхняя | |
| 13 | 3***6 | Радиатор отопителя с прокладками в сборе | |
| 14 | 3***4 | Прокладка кожуха радиатора | |
| 15 | 3***1 | Держатель радиатора с прокладкой в сборе | |
| 16 | 3***3 | Держатель радиатора отопителя в сборе | |
| 17 | 2***0 | Зажим тяги | |
| 18 | М***6 | Электродвигатель | |
| 19 | 2***2 | Прокладка электродвигателя вентилятора | |
| 20 | 1***8 | Диск электродвигателя заднего отопителя | |
| 21 | 4***5 | Шайба 5,2 | |
| 22 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 23 | 2***9 | Винт М5-6gх12 ОСТ 37.001.132-82 | |
| 24 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 25 | 5***2 | Ротор обогрева ветрового стекла | |
| 26 | 4***1 | Корпус вентилятора правый | |
| 27 | 3***0 | Корпус вентилятора правый | |
| 28 | 4***1 | Крышка корпуса вентилятора правая | |
| 29 | 4***1 | Прокладка крышки вентиляции | |
| 30 | 3***1 | Кожух радиатора | |
| 31 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 32 | 4***1 | Крышка корпуса вентилятора левая | |
| 33 | 3***8 | Кожух радиатора с крышками вентилятора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
