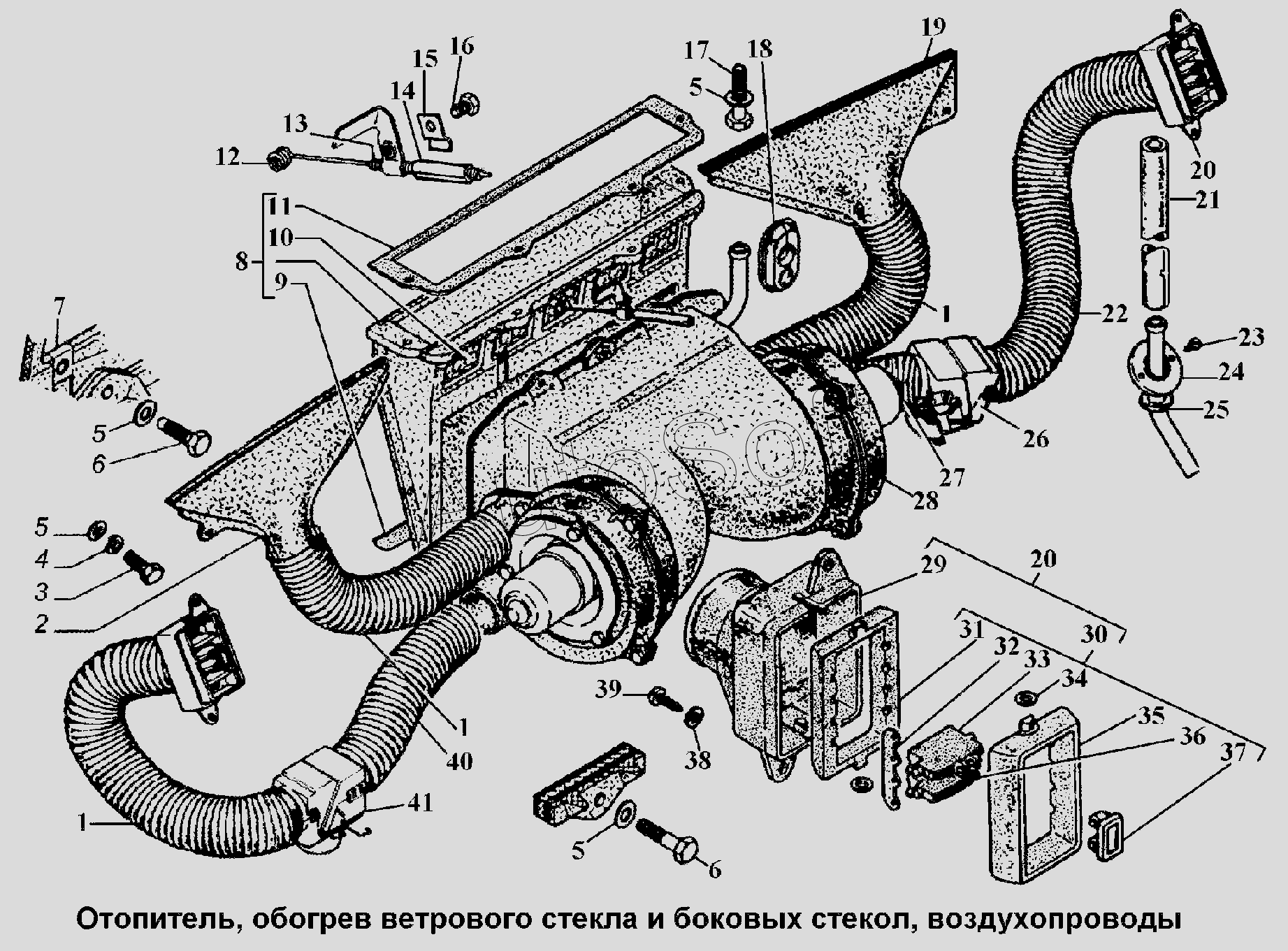

Каталог запасных частей к технике: ГАЗ-3308 (2002). Отопитель, обогрев ветрового стекла и боковых стекол, воздухопроводы
1
1
1
2
3
4
5
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Шланг патрубка | |
| 2 | 4***1 | Патрубок левый | |
| 3 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 4 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 5 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 6 | 2***9 | Болт М6-6gх25 | |
| 7 | 2***2 | Гайка М6 | |
| 8 | 4***0 | Короб воздухозаборника в сборе | |
| 9 | 4***2 | Уплотнитель короба нижний | |
| 10 | 4***0 | Заслонка короба воздухозаборника в сборе | |
| 11 | 4***0 | Уплотнитель короба верхний | |
| 12 | 3***8 | Тяга заслонки отопителя | |
| 13 | 4***6 | Оболочка тяги заслонки воздухопритока | |
| 14 | 2***8 | Трубка защитная оболочки тяги заслонки воздухопритока | |
| 15 | 2***8 | Зажим оболочки | |
| 16 | 2***9 | Болт М5-6gх9 | |
| 17 | 2***9 | Болт М6-6gх30 ОСТ 37.001.123-96 | |
| 18 | 4***3 | Уплотнитель | |
| 19 | 4***0 | Патрубок правый | |
| 20 | 4***0 | Патрубок воздухопровода боковой в сборе | |
| 21 | 4***4 | Шланг отопителя отводящий | |
| 22 | 4***3 | Шланг патрубка | |
| 23 | 2***9 | Винт 4х12 ОСТ 37.001.188-81 | |
| 24 | 4***5 | Труба сливная нижняя с обоймой | |
| 25 | 4***4 | Уплотнитель обоймы | |
| 26 | 3***2 | Распределитель правый | |
| 27 | 2***1 | Шланг | |
| 28 | 3***0 | Отопитель в сборе | |
| 29 | 1***4 | Патрубок воздухопровода боковой | |
| 30 | 4***0 | Сопло патрубка в сборе | |
| 31 | 1***4 | Крышка корпуса сопла патрубка | |
| 32 | 1***1 | Поводок заслонок сопла | |
| 33 | 3***8 | Заслонка сопла №2 | |
| 34 | 2***9 | Шайба 6 | |
| 35 | 4***2 | Корпус сопла патрубка | |
| 36 | 3***6 | Заслонка сопла №1 | |
| 37 | 1***1 | Ручка заслонки сопла | |
| 38 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 39 | 2***9 | Винт М4х16 ОСТ 37.001.187-81 | |
| 40 | 3***3 | Шланг патрубка | |
| 41 | 3***6 | Распределитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
