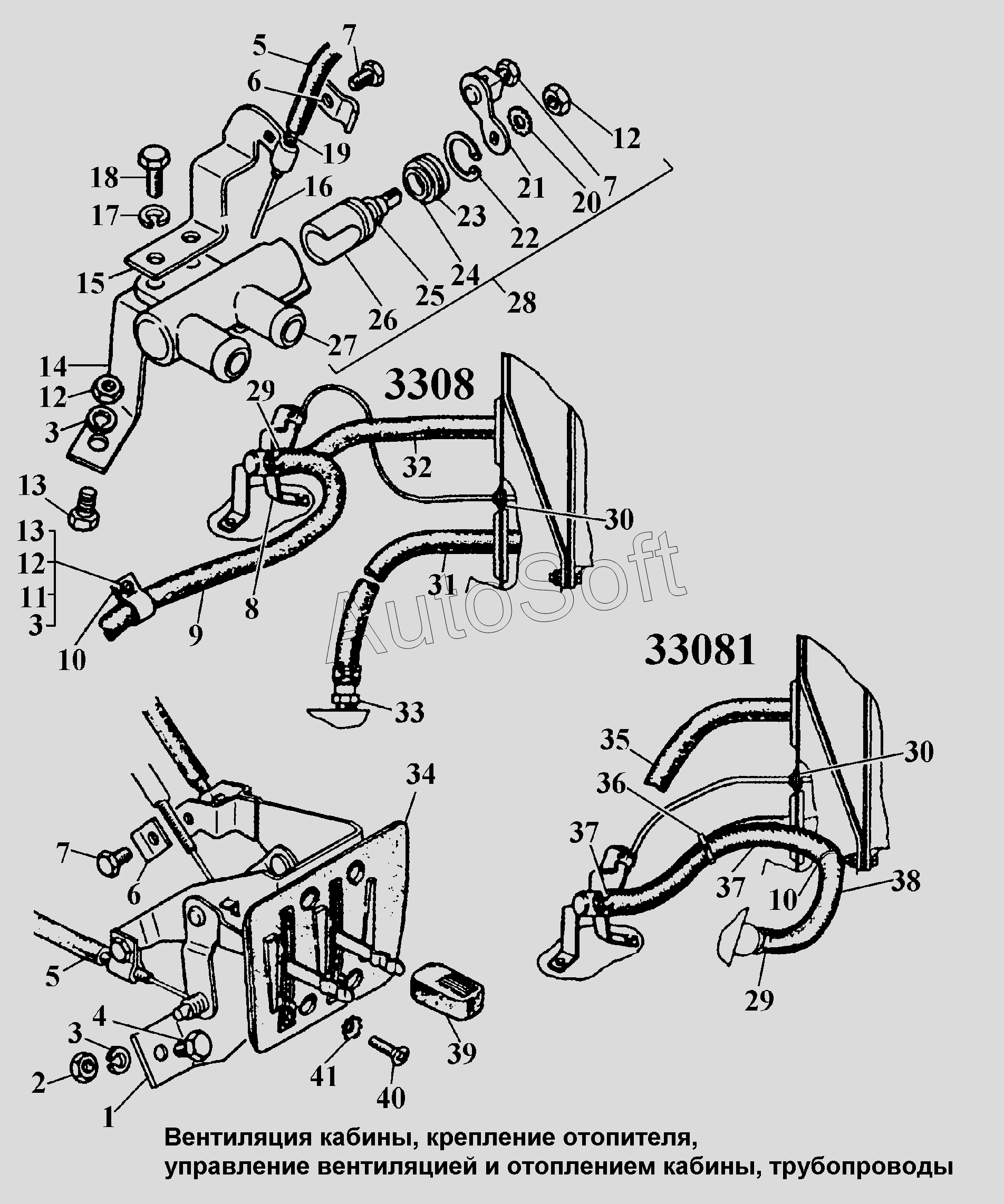

Каталог запасных частей к технике: ГАЗ-3308 (2002). Вентиляция кабины, управление вентиляцией и отоплением кабины, трубопроводы
31
21
22
23
24
25
26
27
28
29
29
30
30
20
32
33
34
35
36
37
37
38
39
40
41
10
10
1
2
3
3
3
4
5
5
6
6
7
7
7
8
9
11
12
12
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3307-8120048 | 3***8 | Шланг отопителя отводящий | |
| 1 | 4***0 | Привод вентиляции и отопления кабины в сборе | |
| 2 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 3 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 4 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 5 | 3***0 | Трубка защитная оболочки тяги крана | |
| 6 | 2***8 | Зажим оболочки | |
| 7 | 2***9 | Болт М5-6gх9 | |
| 8 | 3***0 | Кронштейн с краном отопителя | |
| 9 | 3***0 | Шланг | |
| 10 | 3***6 | Скоба | |
| 11 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 12 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 13 | 2***9 | Болт М6-6gх14 | |
| 14 | 3***2 | Кронштейн крана отопителя в сборе | |
| 15 | 3***2 | Держатель оболочки тяги крана передний | |
| 16 | 3***6 | Тяга крана отопителя | |
| 17 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 18 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 19 | 5***Б | Оболочка тяги крана | |
| 20 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 21 | 3***7 | Поводок крана | |
| 22 | 3***2 | Кольцо В19 ГОСТ 13943-86 | |
| 23 | 3***0 | Кольцо 014-018-25-2-1 ГОСТ 9833-73 | |
| 24 | 3***4 | Крышка пробки | |
| 25 | 4***1 | Кольцо 008-011-19-2-3 | |
| 26 | 3***6 | Пробка крана | |
| 27 | 3***4 | Корпус крана отопителя | |
| 28 | 3***0 | Кран отопителя в сборе | |
| 29 | 0***2 | Хомут 20-32 | |
| 29 | Т***3 | Хомут 20-32 | |
| 30 | 2***1 | Втулка оболочки тяги привода замка капота | |
| 31 | 3***0 | Шланг подводящий | |
| 32 | 3***4 | Шланг подводящий к электронасосу | |
| 33 | 2***А | Штуцер отопителя | |
| 34 | 4***1 | Облицовка привода | |
| 35 | 4***0 | Шланг тройника подводящий | |
| 36 | 3***7 | Поясок | |
| 37 | 3***6 | Шланг воздушной трубки | |
| 38 | 3***6 | Шланг | |
| 39 | 4***6 | Ручка привода | |
| 40 | 2***5 | Винт М5х16 ГОСТ 17474-80 | |
| 41 | 2***9 | Шайба 2-5 ОСТ 37.001.147-75 |
