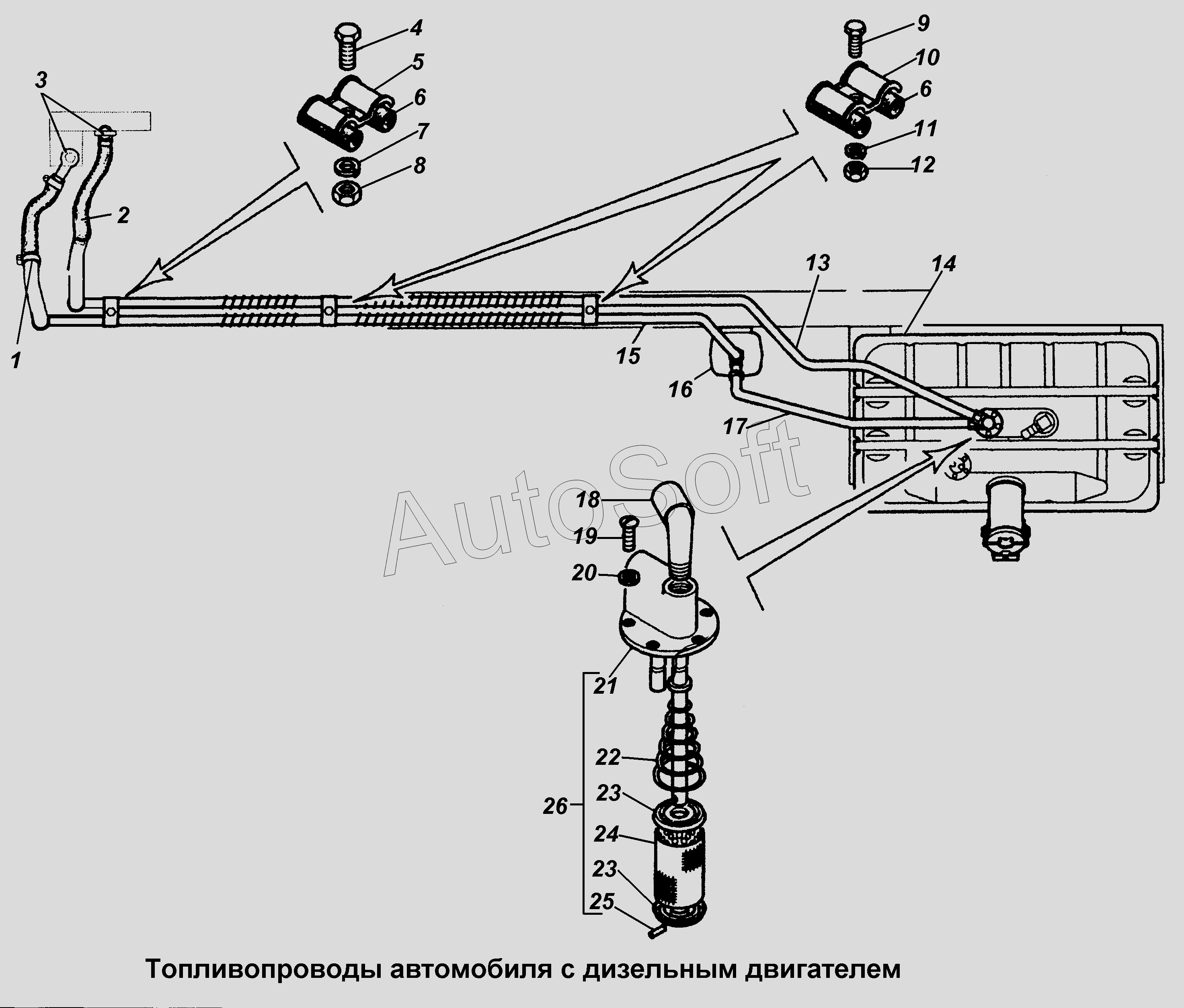

Каталог запасных частей к технике: ГАЗ-3308 (2002). Топливопроводы автомобиля с дизельным двигателем
14
26
25
24
23
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 2 | 5***1 | Шланг | |
| 3 | 3***3 | Угольник поворотный | |
| 4 | 2***9 | Болт М10-6gх16 ОСТ 37.001.123-96 | |
| 5 | 3***6 | Скоба двойная крепления трубки | |
| 6 | 6***6 | Трубка защитная крепления трубопроводов | |
| 7 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 8 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 9 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 10 | 5***1 | Скоба двойная | |
| 11 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 12 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 13 | 3***1 | Трубка сливная от двигателя | |
| 14 | 4***2 | Бак топливный | |
| 15 | 3***5 | Трубка от фильтра грубой очистки к двигателю | |
| 16 | 7***1 | Фильтр грубой очистки топлива ТУ 37.104.023-76 | |
| 17 | 3***0 | Трубка от бака к фильтру грубой очистки топлива | |
| 18 | 2***9 | Штуцер угловой | |
| 19 | 4***0 | Винт М5х12 | |
| 20 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 21 | 4***6 | Фланец забора и слива топлива с трубками | |
| 22 | 6***3 | Пружина | |
| 23 | 6***0 | Фланец фильтра | |
| 24 | 4***7 | Фильтр приемной трубки | |
| 25 | 4***0 | Штифт 4х20 | |
| 26 | 4***2 | Фланец забора и слива топлива |
