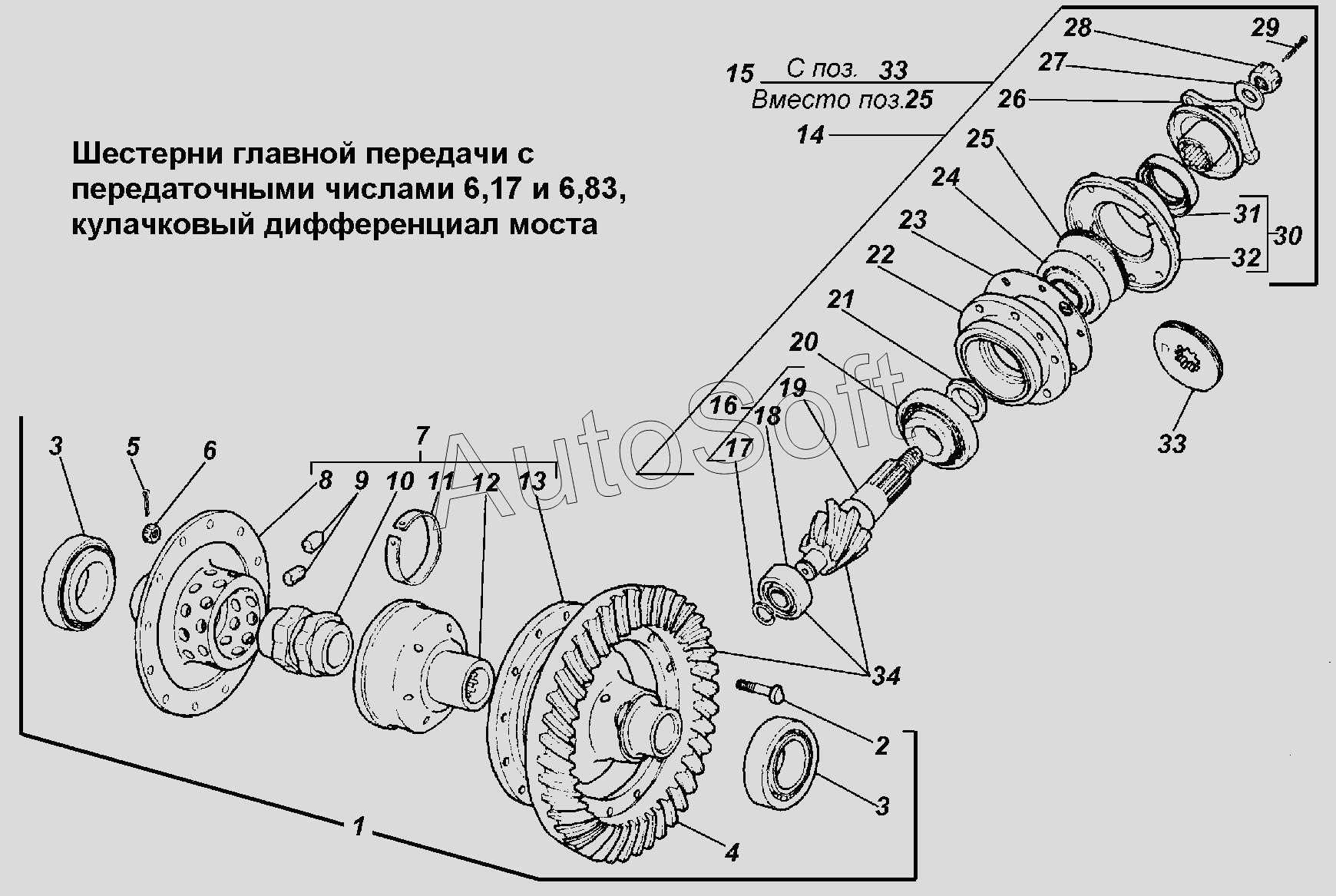

Каталог запасных частей к технике: ГАЗ-3308 (2002). Шестерни главной передачи с передаточными числами 6,17 и 6,83, кулачковый дифференциал моста
25
15
16
17
18
19
20
21
22
23
24
14
26
27
28
29
30
31
32
33
33
34
4
1
2
3
3
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53-2402014 | 5***4 | Шестерня ведущая главной пары заднего моста с подшипниками | |
| 53-2402016-11 | 5***1 | Шестерня ведущая заднего моста | |
| 53-2402017-11 | 5***1 | Шестерня ведущая главной пары заднего моста | |
| 53-2402060-02 | 5***2 | Шестерня ведомая главной передачи заднего моста | |
| 66-2302014 | 6***4 | Шестерня ведущая главной передачи переднего моста с подшипником | |
| ВК-53-2402165 | В***5 | Шестерни ведущая и ведомая главной передачи переднего и заднего мостов (комплект) | |
| 1 | 6***1 | Дифференциал с ведомой шестерней | |
| 1 | 6***0 | Дифференциал с ведомой шестерней | |
| 2 | 2***П | Болт М12х1,25-4hх47 | |
| 3 | У***А | Подшипник ГОСТ 520-89 | |
| 4 | 5***3 | Шестерня ведомая главной передачи заднего моста | |
| 5 | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 6 | 2***П | Гайка М12х1,25 | |
| 7 | 6***1 | Дифференциал в сборе | |
| 8 | 6***6 | Сепаратор дифференциала | |
| 9 | 6***6 | Сухарь дифференциала заднего моста | |
| 10 | 6***0 | Звездочка дифференциала с радиальными кулачками внутренняя | |
| 11 | 3***7 | Кольцо стопорное сухаря дифференциала | |
| 12 | 6***0 | Звездочка дифференциала заднего моста наружная | |
| 13 | 6***1 | Чашка дифференциала заднего моста | |
| 14 | 5***0 | Шестерня ведущая главной пары заднего моста с подшипниками | |
| 15 | 6***4 | Шестерня ведущая главной передачи переднего моста с подшипником | |
| 16 | 5***2 | Шестерня ведущая заднего моста | |
| 17 | 5***4 | Кольцо стопорное | |
| 18 | 2***М | Подшипник ГОСТ 520-89 | |
| 19 | 5***2 | Шестерня ведущая заднего моста | |
| 20 | 2***2 | Подшипник 27709У4Ш2 | |
| 21 | 5***1 | Кольца регулировочные толщ. от 12,10 мм до 12,94 мм (22 варианта) | |
| 22 | 5***2 | Муфта с наружными кольцами подшипников ведущей шестерни в сборе | |
| 23 | 5***А | Прокладка | |
| 24 | 2***У | Подшипник ГОСТ 520-71 | |
| 25 | 5***В | Кольцо маслоотгонное сальника ведущей шестерни заднего моста | |
| 26 | 5***0 | Фланец с отражателем в сборе | |
| 27 | 5***4 | Шайба специальная | |
| 28 | 2***9 | Гайка М24х1,5-4Н5Н | |
| 29 | 2***9 | Шплинт 4х40 ОСТ 37.001.171-93 | |
| 30 | 5***Б | Крышка ведущей шестерни в сборе | |
| 31 | 5***4 | Манжета ведущей шестерни главной передачи в сборе | |
| 32 | 5***Б | Крышка передняя картера заднего моста | |
| 33 | 6***7 | Кольцо маслоотгонное сальника ведущей шестерни переднего моста | |
| 34 | 5***5 | Шестерня ведущая и ведомая (комплект) |
