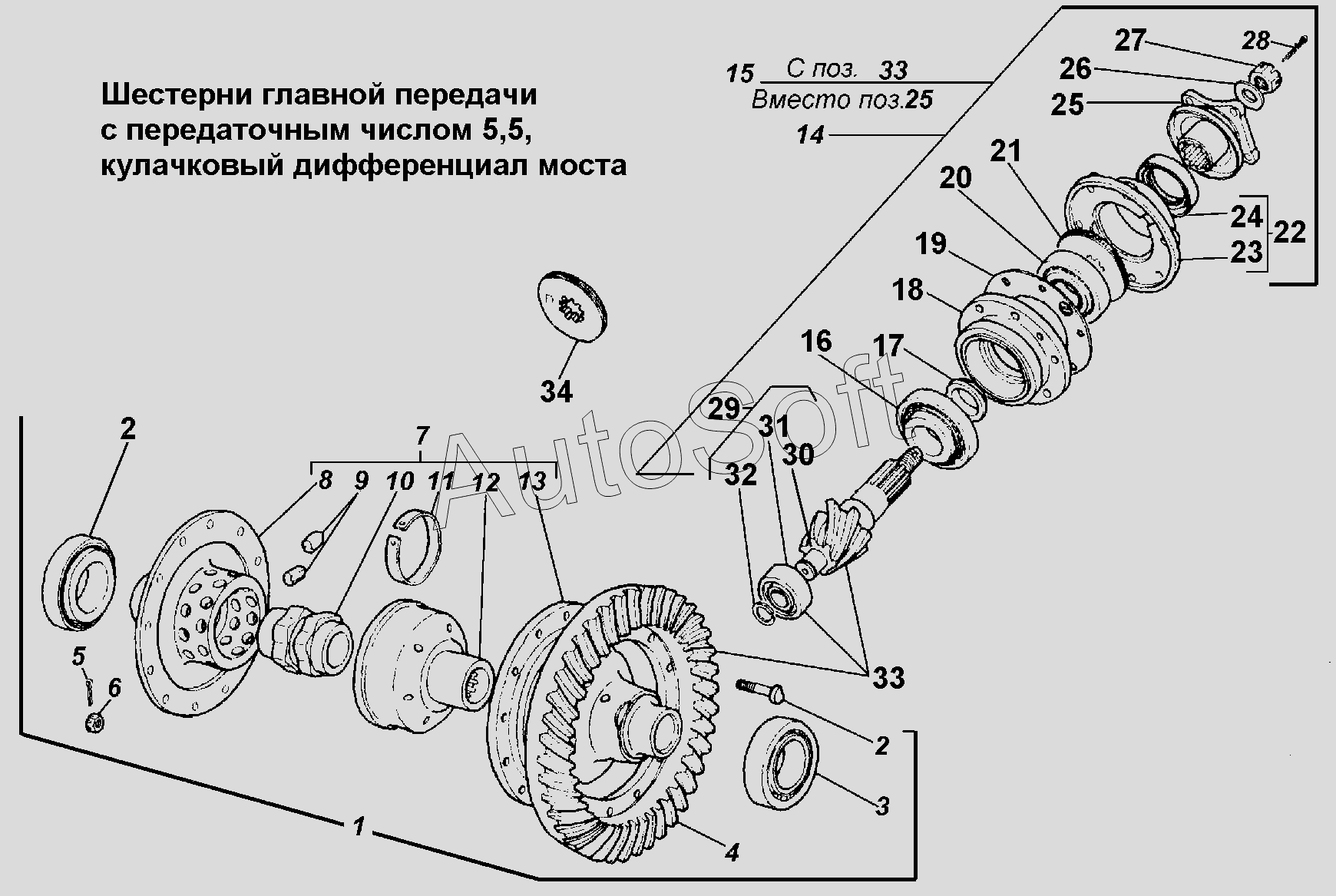

Каталог запасных частей к технике: ГАЗ-3308 (2002). Шестерни главной передачи с передаточным числом 5,5, кулачковый дифференциал моста
27
19
20
21
22
23
24
25
25
26
18
28
29
30
31
32
33
33
34
10
2
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Дифференциал с ведомой шестерней | |
| 2 | У***3 | Подшипник дифференциала | |
| 3 | 2***П | Болт М12х1,25-4hх47 | |
| 4 | 3***0 | Шестерня ведомая главной передачи заднего моста | |
| 5 | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 6 | 2***П | Гайка М12х1,25 | |
| 7 | 6***1 | Дифференциал в сборе | |
| 8 | 6***6 | Сепаратор дифференциала | |
| 9 | 6***6 | Сухарь дифференциала заднего моста | |
| 10 | 6***0 | Звездочка дифференциала с радиальными кулачками внутренняя | |
| 11 | 3***7 | Кольцо стопорное сухаря дифференциала | |
| 12 | 6***0 | Звездочка дифференциала заднего моста наружная | |
| 13 | 6***1 | Чашка дифференциала заднего моста | |
| 14 | 3***4 | Шестерня ведущая главной передачи с подшипниками в сборе | |
| 15 | 3***4 | Шестерня ведущая с подшипниками | |
| 16 | 2***2 | Подшипник 27709У4Ш2 | |
| 17 | 5***1 | Кольцо регулировочное | |
| 18 | 5***2 | Муфта с наружными кольцами подшипников ведущей шестерни в сборе | |
| 19 | 5***А | Прокладка | |
| 20 | 2***У | Подшипник ГОСТ 520-71 | |
| 21 | 5***В | Кольцо маслоотгонное сальника ведущей шестерни заднего моста | |
| 22 | 5***Б | Крышка ведущей шестерни в сборе | |
| 23 | 5***Б | Крышка передняя картера заднего моста | |
| 24 | 5***4 | Манжета ведущей шестерни главной передачи в сборе | |
| 25 | 5***0 | Фланец с отражателем в сборе | |
| 26 | 5***4 | Шайба специальная | |
| 27 | 2***9 | Гайка М24х1,5-4Н5Н | |
| 28 | 2***9 | Шплинт 4х40 ОСТ 37.001.171-93 | |
| 29 | 3***6 | Шестерня ведущая главной передачи с подшипником | |
| 30 | 3***7 | Шестерня ведущая главной передачи заднего моста | |
| 31 | 2***М | Подшипник ГОСТ 520-89 | |
| 32 | 5***4 | Кольцо стопорное | |
| 33 | 3***5 | Шестерня ведущая и ведомая главной передачи (комплект) | |
| 34 | 6***7 | Кольцо маслоотгонное сальника ведущей шестерни переднего моста |
