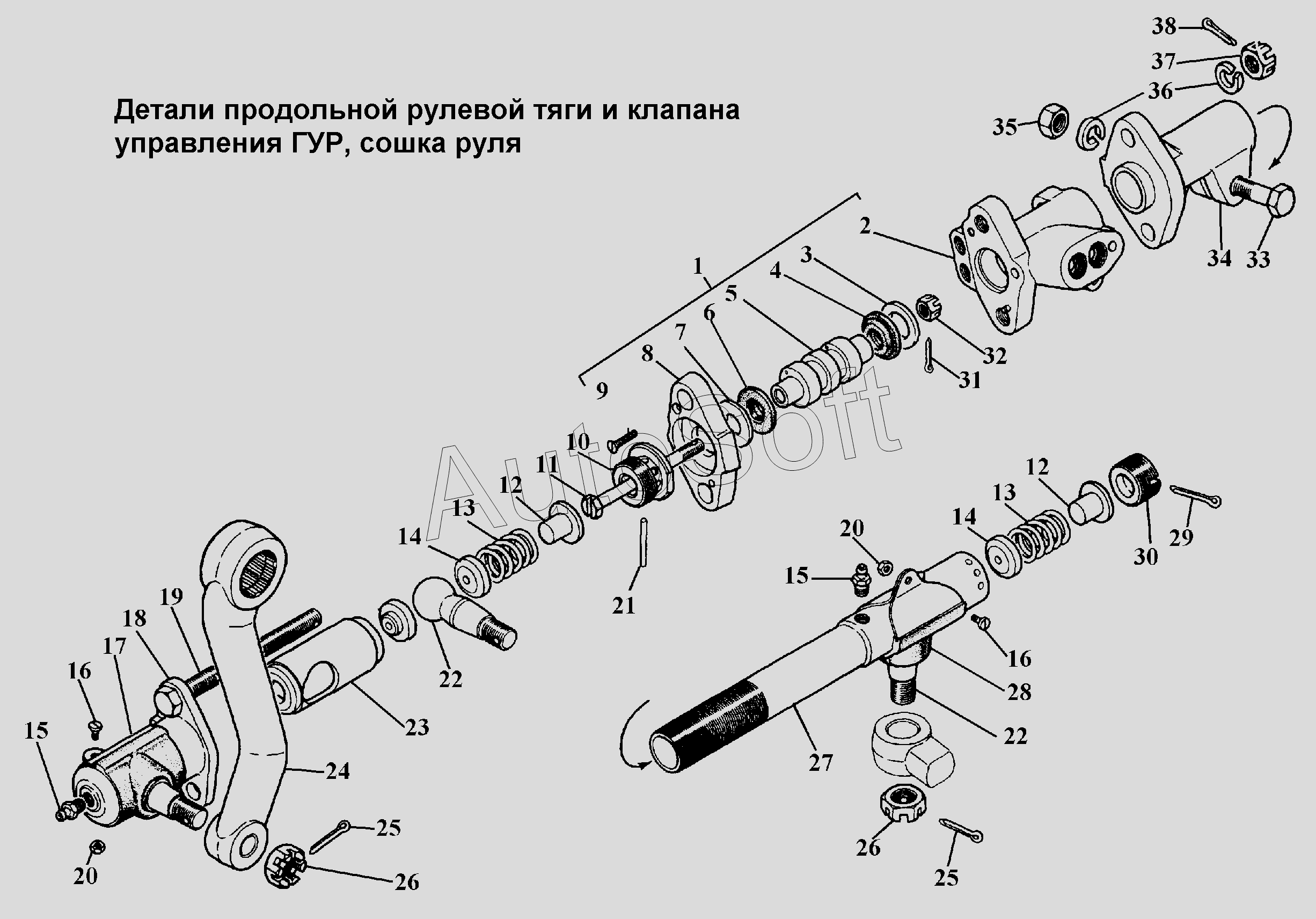

Каталог запасных частей к технике: ГАЗ-3308 (2002). Детали продольной рулевой тяги и клапана управления ГУР, сошка руля
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
22
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Клапан управления гидроусилителя руля | |
| 2 | 4***4 | Корпус клапана управления гидроусилителя руля | |
| 3 | 6***8 | Шайба опорная сальника золотника клапана управления гидроусилителя руля | |
| 4 | 6***0 | Сальник золотника внутренний | |
| 5 | 6***1 | Золотник | |
| 6 | 6***4 | Сальник золотника наружный | |
| 7 | 3***8 | Шайба опорная сальника золотника клапана управления гидроусилителя руля | |
| 8 | 3***1 | Переходник клапана управления | |
| 9 | 2***9 | Винт М4-6gх18 ОСТ 37.001.125-81 | |
| 10 | 4***6 | Гайка стакана продольной тяги рулевого управления | |
| 11 | 4***7 | Болт соединительный золотника | |
| 12 | 5***9 | Ограничитель хода пружины продольной рулевой тяги | |
| 13 | 5***1 | Пружина продольной рулевой тяги | |
| 14 | 5***3 | Сухарь пальца продольной рулевой тяги | |
| 15 | 2***9 | Масленка 1.3 Ц6.хр ГОСТ 19853-74 | |
| 16 | 2***9 | Винт М4-6gх8 ОСТ 37.001.130-81 | |
| 17 | 6***2 | Муфта защитная в сборе | |
| 18 | 3***6 | Наконечник шарнира рулевой тяги | |
| 19 | 3***7 | Болт М12х1,25х134 | |
| 20 | 2***9 | Гайка М4-6Н ОСТ 37.001.124-93 | |
| 21 | 4***0 | Штифт 3x36 | |
| 22 | 5***А | Палец продольной рулевой тяги шаровой длинный | |
| 23 | 3***8 | Стакан наконечника продольной тяги | |
| 24 | 3***0 | Сошка рулевого механизма | |
| 25 | 2***9 | Шплинт 4х32 ОСТ 37.001.171-93 | |
| 26 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.108-93 | |
| 27 | 3***2 | Тяга продольная с заглушкой | |
| 28 | 5***1 | Муфта защитная продольной рулевой тяги в сборе | |
| 29 | 2***9 | Шплинт 3,2х40 ОСТ 37.001.171-93 | |
| 30 | 5***6 | Пробка продольной рулевой тяги | |
| 31 | 2***9 | Шплинт 2х16 ОСТ 37.001.171-93 | |
| 32 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.108-93 | |
| 33 | 2***9 | Болт М12-6gх50 ОСТ 37.001.123-96 | |
| 34 | 3***7 | Наконечник рулевой тяги | |
| 35 | 2***9 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 36 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 37 | 2***9 | Гайка М12х1,25-6Н | |
| 38 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 |
